一种纺织生产用针刺机的制作方法

本技术涉及针刺机，具体为一种纺织生产用针刺机。

背景技术：

1、针刺机是将一定厚度的耐火纤维毯坯，经压实、针刺，织成耐火纤维毯的成毯设备，利用具有三角形或其他形状的截面，且在棱边上带有刺钩的刺针对纤维网反复进行穿刺，由交叉成网或气流成网机下机的纤网，在喂入针刺机时十分蓬松，只是由纤维与纤维之间的抱合力而产生一定的强力，但强力很差，当多枚刺针刺入纤网时，刺针上的刺钩就会带动纤网表面及次表面的纤维，由纤网的平面方向向纤网的垂直方向运动，使纤维产生上下移位，而产生上下移位的纤维对纤网就产生一定挤压，使纤网中纤维靠拢而被压缩，但是现有的纺织生产用针刺机在使用时还是存在着很多的问题。

2、现有的纺织生产用针刺机在使用时存在以下问题：

3、1.在针刺时会根据使用需求调整不同型号的刺针，所以便存在需要调整跟换刺针时便捷性不足的问题；

4、2.同时相互挤压的纤维网在挤压前会因为制造和运输，产生部分褶皱，所以在进行压实工序时便存在二次压实褶皱的问题。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种纺织生产用针刺机，提升了调整跟换刺针时的便捷性，缓解了压实工序时因为纤维网事先褶皱导致压实二次褶皱的问题。

3、（二）技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种纺织生产用针刺机，包括主体、驱动箱、一类带动盘、二类带动盘、一类驱动座和二类驱动座，所述主体前侧左端通过螺栓连接驱动箱，所述主体中端内壁一周设有穿梭腔，所述穿梭腔内壁后端固定连接有针刺支撑台，所述主体顶部靠近中端一周通过螺栓连接一类驱动座，所述主体顶部靠近后端一周通过螺栓连接二类驱动座，所述一类驱动座内壁两端均通过气腔设有一类气动杆，所述二类驱动座内壁两端均通过气腔设有二类气动杆，所述一类带动盘顶部外壁两端均通过螺栓连接一类气动杆，所述二类带动盘顶部外壁两端均通过螺栓连接二类气动杆。

5、优选的，所述驱动箱内壁顶端通过支架设有第一驱动电机，所述驱动箱内壁底端通过支架设有第二驱动电机。

6、优选的，所述第一驱动电机右端通过联轴器连接第一压合辊，所述第二驱动电机右端通过联轴器连接第二压合辊。

7、优选的，所述第一压合辊内壁一周均匀设有第一加热条，所述第二压合辊内壁一周均匀设有第二加热条。

8、优选的，所述一类带动盘底部外壁一周均匀设有一类刺针，所述二类带动盘底部外壁一周均匀设有二类刺针。

9、优选的，所述主体前侧外壁靠近中端处通过螺栓连接有前位支撑板，所述主体后侧外壁靠近中端处通过螺栓连接后位支撑板。

10、（三）有益效果

11、本实用新型提供了一种纺织生产用针刺机。具备以下有益效果：

12、（1）、该种纺织生产用针刺机，通过设有主体、一类驱动座和二类驱动座，当针刺机需要跟换刺针时，该针刺机可以通过主体区域的一类驱动座和二类驱动座得电运行，如此时运行时的时一类刺针，需要调整为二类刺针，一类驱动座区域可以通过内部缸体空气吸附传输，进行减压，一类驱动座内部减压后一类气动杆便会失去足够抵触力上升，便会带动一类带动盘区域上升，此时二类驱动座区域可以通过内部缸体空气吸附传输，进行增压，二类驱动座增压后二类气动杆便会受到抵触下降，便会带动二类带动盘区域下降，此时二类刺针便位于运作区域，可以持续升降针刺，通过相关结构零部件相互配合运作，所以提升了调整跟换刺针时的便捷性；

13、（2）、该种纺织生产用针刺机，通过设有驱动箱、第一压合辊和第二压合辊，运行时纤维网可以由前位支撑板区域进入穿梭腔，可以由后位支撑板区域排出穿梭腔，所以纤维网进入时会通过第一压合辊和第二压合辊区域，驱动箱区域得电后，第一驱动电机和第二驱动电机均会运行，第一驱动电机会通过联轴器驱使第一压合辊持续旋转，第二驱动电机会通过联轴器驱使第二压合辊持续旋转，因为第一压合辊内壁一周均匀设有第一加热条，第二压合辊内壁一周均匀设有第二加热条，当第一加热条和和第二加热条通电电阻升温后，第一压合辊和第二压合辊压实纤维网时，会通过较高温度和挤压力配合，使得褶皱抚平，通过相关结构零部件相互配合运作，所以缓解了压实工序时因为纤维网事先褶皱导致压实二次褶皱的问题。

技术特征：

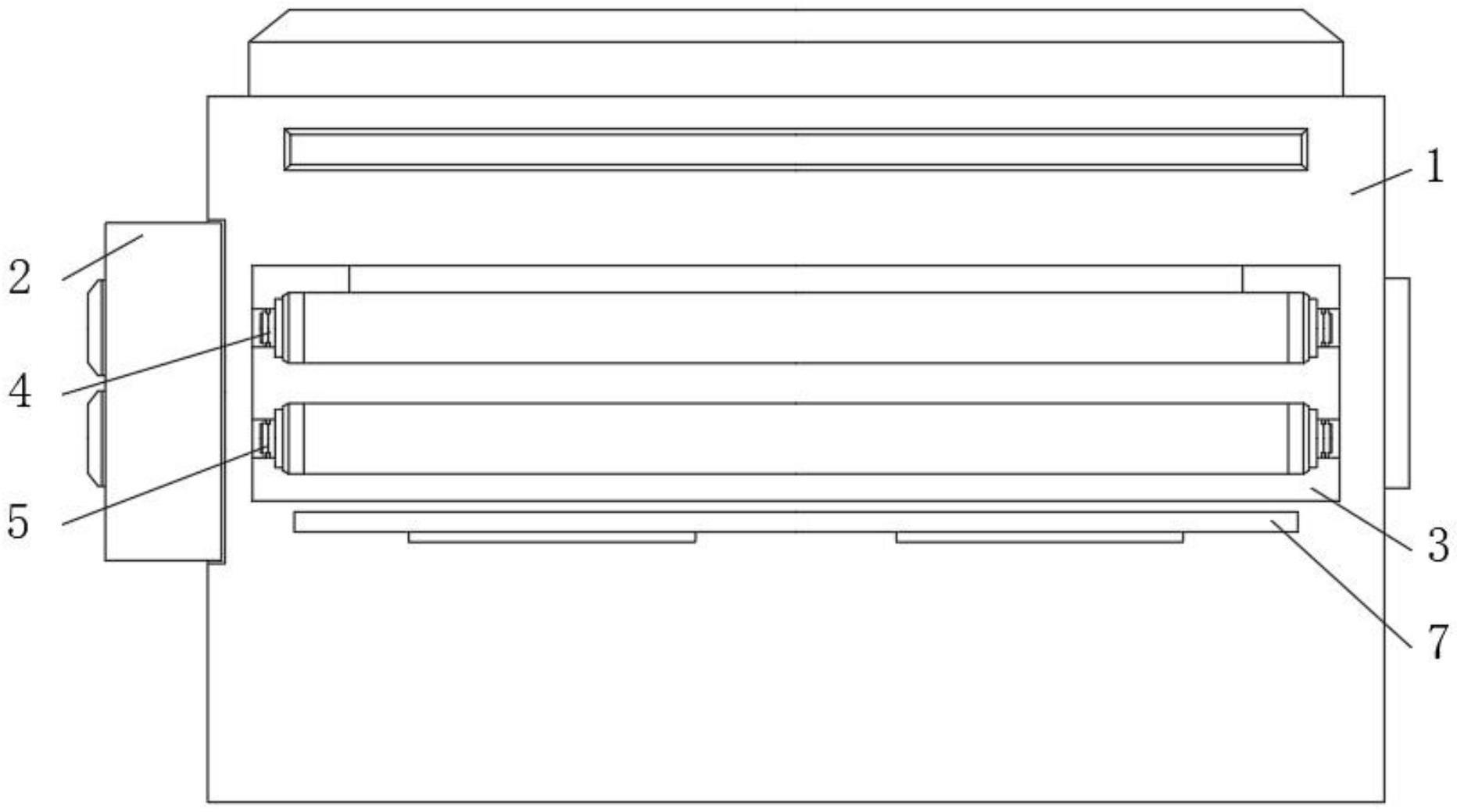

1.一种纺织生产用针刺机，其特征在于：包括主体（1）、驱动箱（2）、一类带动盘（15）、二类带动盘（16）、一类驱动座（11）和二类驱动座（12），所述主体（1）前侧左端通过螺栓连接驱动箱（2），所述主体（1）中端内壁一周设有穿梭腔（3），所述穿梭腔（3）内壁后端固定连接有针刺支撑台（10），所述主体（1）顶部靠近中端一周通过螺栓连接一类驱动座（11），所述主体（1）顶部靠近后端一周通过螺栓连接二类驱动座（12），所述一类驱动座（11）内壁两端均通过气腔设有一类气动杆（13），所述二类驱动座（12）内壁两端均通过气腔设有二类气动杆（14），所述一类带动盘（15）顶部外壁两端均通过螺栓连接一类气动杆（13），所述二类带动盘（16）顶部外壁两端均通过螺栓连接二类气动杆（14）。

2.根据权利要求1所述的一种纺织生产用针刺机，其特征在于：所述驱动箱（2）内壁顶端通过支架设有第一驱动电机（19），所述驱动箱（2）内壁底端通过支架设有第二驱动电机（20）。

3.根据权利要求2所述的一种纺织生产用针刺机，其特征在于：所述第一驱动电机（19）右端通过联轴器连接第一压合辊（4），所述第二驱动电机（20）右端通过联轴器连接第二压合辊（5）。

4.根据权利要求3所述的一种纺织生产用针刺机，其特征在于：所述第一压合辊（4）内壁一周均匀设有第一加热条（6），所述第二压合辊（5）内壁一周均匀设有第二加热条（8）。

5.根据权利要求1所述的一种纺织生产用针刺机，其特征在于：所述一类带动盘（15）底部外壁一周均匀设有一类刺针（17），所述二类带动盘（16）底部外壁一周均匀设有二类刺针（18）。

6.根据权利要求1所述的一种纺织生产用针刺机，其特征在于：所述主体（1）前侧外壁靠近中端处通过螺栓连接有前位支撑板（7），所述主体（1）后侧外壁靠近中端处通过螺栓连接后位支撑板（9）。

技术总结
本技术公开了一种纺织生产用针刺机，包括主体、驱动箱、一类带动盘、二类带动盘、一类驱动座和二类驱动座，所述主体前侧左端通过螺栓连接驱动箱，所述主体中端内壁一周设有穿梭腔，所述穿梭腔内壁后端固定连接有针刺支撑台，所述主体顶部靠近中端一周通过螺栓连接一类驱动座，所述主体顶部靠近后端一周通过螺栓连接二类驱动座，所述一类驱动座内壁两端均通过气腔设有一类气动杆，所述二类驱动座内壁两端均通过气腔设有二类气动杆，所述一类带动盘顶部外壁两端均通过螺栓连接一类气动杆，涉及针刺机技术领域，提升了调整跟换刺针时的便捷性，缓解了压实工序时因为纤维网事先褶皱导致压实二次褶皱的问题。

技术研发人员：徐建君
受保护的技术使用者：温州百丰纺织品有限公司
技术研发日：20221209
技术公布日：2024/1/12
