一种法兰绒面料开条机的制作方法

本技术涉及面料开条机设计，具体为一种法兰绒面料开条机。

背景技术：

1、法兰绒(flano，flannel)一词系外来语，是一种用粗梳(棉)毛纱织制的柔软而有绒面的(棉)毛织物，在生产完成后，需要对面料进行开条剪切，来方便后续加工，开条机用于对面料进行裁剪成不同宽度的条，来进行加工使用。

2、现有的法兰绒面料开条机，具有在给面料进行开条的时候，对与开条的宽度，调节不方便，对与一次开条的数量调节不方便，影响开条效率。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种法兰绒面料开条机，在给面料进行开条的时候，对与开条的宽度，调节方便，对与一次开条的数量调节方便，不影响开条效率，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种法兰绒面料开条机，包括开条机主体、面料开条单元、开条刀高度调节单元、面料固定组件；

3、开条机主体：上侧表面开设有限位槽，所述开条机主体上限位槽内设置有皮带传送机，所述皮带传送机上的传送皮带与开条机主体齐平，所述开条机主体上侧表面位于皮带传送机前后两侧的位置设置有开条刀高度调节单元，所述开条机主体上侧表面位于开条刀高度调节单元左右两侧的位置有面料固定组件；

4、面料开条单元：包含有支撑板、固定柱、滑块、移动插条和滑槽，所述开条刀高度调节单元中高度调节板下侧表面开设有滑槽，所述滑槽内滑动连接滑块，所述滑块的下侧表面和对应高度调节板下侧表面分别固定连接支撑板，两个支撑板之间固定连接固定柱的两端，所述高度调节板的右侧表面位于滑槽对应的位置开设有限位滑槽，所述限位滑槽延伸至滑槽内，所述限位滑槽内滑动连接动插条，所述插条的一端与对应滑块固定连接。

5、开条机主体用于固定装置，皮带传送机用于传送面料，开条刀高度调节单元用于调节高度，方便进行开条，面料固定组件用于对法兰绒面料进行固定，支撑板用于固定固定柱，固定柱用于固定开条刀，滑槽用于带动滑块移动，移动插条用于固定滑块，防止在使用的时候滑块移动，由此来进行开条。

6、进一步的，所述面料开条单元还包含限位块、固定插销、卡接环和开条刀，所述固定柱上通过卡接环与多个开条刀固定套接，所述开条刀与皮带传送机上的传送皮带对应，所述开条刀高度调节单元中高度调节板上位于限位滑槽上侧的位置固定连接两个等间距的限位块，所述插条通过固定插销与其余一个限位块固定连接。

7、限位块和固定插销配合，来让插条固定，防止在开条的时候支撑板移动，开条刀用于进行开条，卡接环用于固定开条刀，由此来便于拆卸，来进行提调节宽度，进行开条。

8、进一步的，所述开条刀高度调节单元包含有支撑杆、固定矩形板、滑柱、稳定滑块和高度调节板，所述开条机主体上侧表面位于皮带传送机前后两侧的位置分别固定连接支撑杆，两个支撑杆上侧表面固定连接固定矩形板，两个支撑杆相对应的一侧分别开设有稳定滑槽，两个稳定滑槽内分别固定连接滑柱的两端，两个滑柱上分别滑动连接稳定滑块，两个稳定滑块相对应的一侧分别固定连接卡接座，两个卡接座相对应的一侧分别通过销轴固定连接一个高度调节板的两侧，所述高度调节板的下侧设置有支撑板，所述高度调节板与皮带传送机对应。

9、支撑杆用于固定滑柱，滑柱用于让稳定滑块滑动更加稳定，稳定滑块滑动来带动高度调节板滑动，高度调节板滑动来进行调节高度，固定矩形板用于对l型支撑板进行固定，以此来进行调节。

10、进一步的，所述开条刀高度调节单元还包含l型支撑板和电动推杆，所述固定矩形板的上侧表面固定连接两个l型支撑板竖直方向的端面，两个l型支撑板水平方向相对应的一侧分别固定连接一个电动推杆的两侧，所述电动推杆的下端穿过对应固定矩形板的下侧且与高度调节板的上侧表面固定连接，所述电动推杆的输入端通过外部控制开关组与外部电源的输出端电连接。

11、l型支撑板用于固定电动推杆，电动推杆用与给高度调节提供动力，来进行调节高度，方便进行调节开条刀，来进行调节开条宽度。

12、进一步的，所述面料固定组件包含有固定条、移动滑块、移动扶手、转动柱和压辊，所述开条机主体上侧表面位于两个支撑杆左右两侧的位置分别固定连接固定条，四个固定条前后相对应的一侧分别开设有滑槽一，每个滑槽一内分别滑动连接移动滑块，其中两个固定条的上侧表面位于滑槽一对应的位置开设有滑槽二，两个滑槽二内分别滑动连接移动扶手，两个移动扶手的下端分别固定连接对应移动滑块的上侧表面，所述位于支撑杆左右两侧上两个移动滑块相对应的一侧分别固定连接转动柱的两端，两个转动柱上分别转动套接压辊，两个压辊分别与皮带传送机对应接触。

13、固定条用于固定移动滑块，移动滑块移动来进行调节位置，方便进行固定法兰绒面料，移动扶手用于方便带动移动滑块移动，来进行调节位置，移动滑块用于固定转动柱，转动柱用于固定压辊，压辊用于给法兰绒面料接触，来方便固定面料，来进行压条。

14、进一步的，还包括支撑腿，所述开条机主体下侧表面四角分别固定连接支撑腿。

15、支撑腿用于对装置进行支撑，让固定更加稳定。

16、与现有技术相比，本实用新型的有益效果是：

17、1、本法兰绒面料开条机，具有以下好处：设置有面料开条单元，通过支撑板用于固定固定柱，固定柱用于固定开条刀，滑槽用于带动滑块移动，移动插条用于固定滑块，防止在使用的时候滑块移动，限位块和固定插销配合，来让插条固定，防止在开条的时候支撑板移动，开条刀用于进行开条，卡接环用于固定开条刀，由此来便于拆卸，来进行提调节宽度，进行开条；

18、2、本法兰绒面料开条机，具有以下好处：设置有开条刀高度调节单元，通过支撑杆用于固定滑柱，滑柱用于让稳定滑块滑动更加稳定，稳定滑块滑动来带动高度调节板滑动，高度调节板滑动来进行调节高度，固定矩形板用于对l型支撑板进行固定，l型支撑板用于固定电动推杆，电动推杆用与给高度调节提供动力，来进行调节高度；

19、3、本法兰绒面料开条机，具有以下好处：在给面料进行开条的时候，对与开条的宽度，调节方便，对与一次开条的数量调节方便，不影响开条效率。

技术特征：

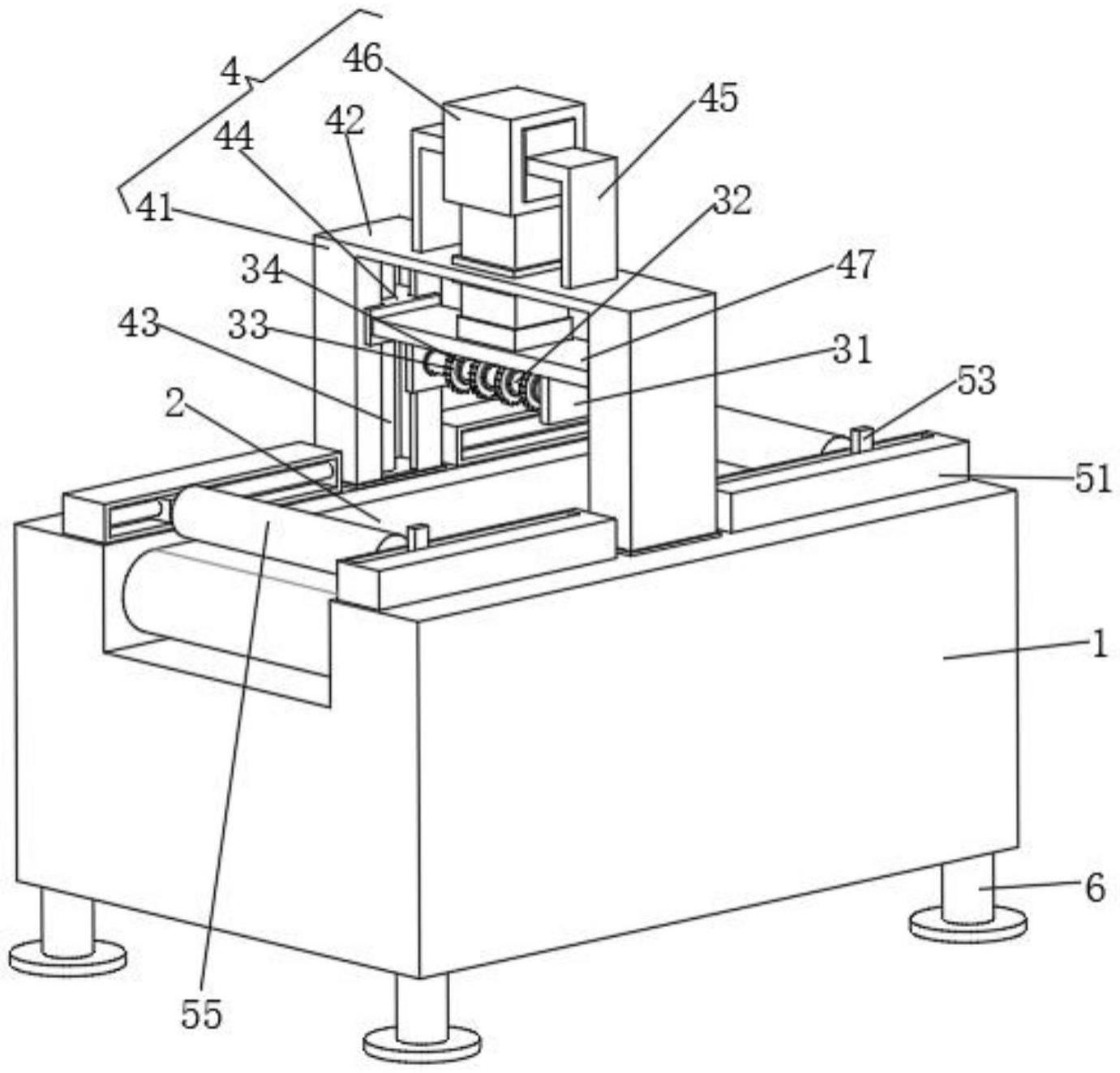

1.一种法兰绒面料开条机，其特征在于：包括开条机主体(1)、面料开条单元(3)、开条刀高度调节单元(4)、面料固定组件(5)；

2.根据权利要求1所述的一种法兰绒面料开条机，其特征在于：所述面料开条单元(3)还包含限位块(36)、固定插销(38)、卡接环(33)和开条刀(34)，所述固定柱(32)上通过卡接环(33)与多个开条刀(34)固定套接，所述开条刀(34)与皮带传送机(2)上的传送皮带对应，所述开条刀高度调节单元(4)中高度调节板(47)上位于限位滑槽上侧的位置固定连接两个等间距的限位块(36)，所述插条(37)通过固定插销(38)与其余一个限位块(36)固定连接。

3.根据权利要求1所述的一种法兰绒面料开条机，其特征在于：所述开条刀高度调节单元(4)包含有支撑杆(41)、固定矩形板(42)、滑柱(43)和稳定滑块(44)，所述开条机主体(1)上侧表面位于皮带传送机(2)前后两侧的位置分别固定连接支撑杆(41)，两个支撑杆(41)上侧表面固定连接固定矩形板(42)，两个支撑杆(41)相对应的一侧分别开设有稳定滑槽，两个稳定滑槽内分别固定连接滑柱(43)的两端，两个滑柱(43)上分别滑动连接稳定滑块(44)，两个稳定滑块(44)相对应的一侧分别固定连接卡接座，两个卡接座相对应的一侧分别通过销轴固定连接一个高度调节板(47)的两侧，所述高度调节板(47)的下侧设置有支撑板(31)，所述高度调节板(47)与皮带传送机(2)对应。

4.根据权利要求3所述的一种法兰绒面料开条机，其特征在于：所述开条刀高度调节单元(4)还包含l型支撑板(45)和电动推杆(46)，所述固定矩形板(42)的上侧表面固定连接两个l型支撑板(45)竖直方向的端面，两个l型支撑板(45)水平方向相对应的一侧分别固定连接一个电动推杆(46)的两侧，所述电动推杆(46)的下端穿过对应固定矩形板(42)的下侧且与高度调节板(47)的上侧表面固定连接，所述电动推杆(46)的输入端通过外部控制开关组与外部电源的输出端电连接。

5.根据权利要求3所述的一种法兰绒面料开条机，其特征在于：所述面料固定组件(5)包含有固定条(51)、移动滑块(52)、移动扶手(53)、转动柱(54)和压辊(55)，所述开条机主体(1)上侧表面位于两个支撑杆(41)左右两侧的位置分别固定连接固定条(51)，四个固定条(51)前后相对应的一侧分别开设有滑槽一，每个滑槽一内分别滑动连接移动滑块(52)，其中两个固定条(51)的上侧表面位于滑槽一对应的位置开设有滑槽二，两个滑槽二内分别滑动连接移动扶手(53)，两个移动扶手(53)的下端分别固定连接对应移动滑块(52)的上侧表面，位于所述支撑杆(41)左右两侧上两个移动滑块(52)相对应的一侧分别固定连接转动柱(54)的两端，两个转动柱(54)上分别转动套接压辊(55)，两个压辊(55)分别与皮带传送机(2)对应接触。

6.根据权利要求1所述的一种法兰绒面料开条机，其特征在于：还包括支撑腿(6)，所述开条机主体(1)下侧表面四角分别固定连接支撑腿(6)。

技术总结
本技术公开了一种法兰绒面料开条机，涉及面料开条机设计技术领域，包括开条机主体、面料开条单元、开条刀高度调节单元、面料固定组件开条机主体上侧表面开设有限位槽，所述开条机主体上限位槽内设置有皮带传送机，所述皮带传送机上的传送皮带与开条机主体齐平，所述开条机主体上侧表面位于皮带传送机前后两侧的位置设置有开条刀高度调节单元，所述开条机主体上侧表面位于开条刀高度调节单元左右两侧的位置有面料固定组件面料开条单元包含有支撑板、固定柱、滑块、移动插条和滑槽，在给面料进行开条的时候，对与开条的宽度，调节方便，对与一次开条的数量调节方便，不影响开条效率。

技术研发人员：俞炳荣
受保护的技术使用者：常熟色织有限公司
技术研发日：20221214
技术公布日：2024/1/12
