本技术涉及湿巾生产,具体涉及无纺布分切与成型之间的防护结构。
背景技术:
1、湿巾纸是用来擦拭皮肤的湿润的纸巾。市场上的湿巾纸大致可以分为两类:一类是本身已经被消毒,但不能消毒其他物品,里面含有护肤的成分,只能做皮肤湿润保养的。另一类是不仅本身被消毒,而且对别的物品也可起到消毒作用的消毒湿巾纸,可以用做皮肤擦伤、划伤等的消毒或杀菌。选购湿巾纸的时候一定要看清湿巾纸的功能定位。
2、其中,无纺布是部分湿纸巾的原料之一;在生产过程中,首先将较宽(宽度约为600mm-1000mm)的无纺布卷逐步舒展开来后,通过切刀将无纺布切割呈较窄的宽度(大约160mm),分切为若干条;之后使用成型器折叠成型(比如将无纺布折叠成n字形),并在折叠后滴加精华液,最后分段再折叠后包装,即生产完成。其中目前在生产过程中,在分条之后折叠之前,由于需要改变无纺布条的方向,且无纺布卷与成型器处之间也存在高度差,因此在分条后与成型器之间设置有若干个辊,用于改变无纺布条的方向和高度,每个辊都会对无纺布产生阻力,导致无纺布容易发生断裂(无妨布卷的放卷处有一个动力、成型之后有个往前拉的动力,其理由是成型器处阻力是最大,即在中间转向辊处无纺布受到的都是阻力),加工效果较差。
技术实现思路
1、有鉴于此,本实用新型的目的是提供无纺布分切与成型之间的防护结构,用以解决现有技术中存在的技术问题。
2、为实现上述目的,本实用新型所提供的一种无纺布分切与成型之间的防护结构,包括两个支撑架以及水平转动设置于两个所述支撑架的辅助辊,所述辅助辊的外壁上设置有辅助筒,所述辅助辊外接有用于驱动所述辅助辊转动的动力机构。
3、进一步的,所述动力机构包括动力电机以及设置于所述动力电机输出轴上的主动轮,所述辅助辊端部设置有被动轮,所述主动轮与所述被动轮的外壁上套接有一传动带。
4、进一步的,还包括有压力辊,所述压力辊的轴心所在的直线与所述辅助辊的轴心所在的直线平行,且所述压力辊转动抵触于所述辅助筒的顶部。
5、进一步的,所述支撑架的顶部设置有倒u字形的压力架,所述压力架的顶端下侧竖直设置有两条限位杆;
6、所述压力辊的端部设置有支撑块,所述压力辊的端部与所述支撑块转动连接,所述支撑块的两侧均竖直开设有活动槽,所述限位杆活动贴合于所述活动槽的内壁。
7、进一步的,所述压力架的顶部竖直设置有持续处于压缩状态的弹性件,所述支撑块的顶部设置有倒u字形的调节件,所述调节件的两端底部与所述支撑块的两侧连接,且所述压力架的两侧活动贴合于所述调节件的两侧内壁,所述弹性件的顶部抵触于所述调节件顶部的下侧。
8、进一步的,所述调节件的顶部竖直设置有调节螺杆,所述调节螺杆与所述调节件螺纹连接,所述弹性件的顶部水平设置于有稳定板,所述调节螺杆的底部转动连接于所述稳定板的顶部。
9、进一步的,所述调节件的顶部竖直设置有稳定筒,所述调节螺杆与所述稳定筒的内壁螺纹配合。
10、进一步的,所述稳定板的两侧均竖直设置有稳定部,两个所述稳定部分别活动贴合于所述调节件两侧的内壁。
11、本实用新型所提供的无纺布分切与成型之间的防护结构的有益效果是:首先本申请的防护结构是使用在无纺布分切之后,且在成型器之前,在实际使用的时候,优选为将辅助辊和辅助筒使用在无纺布需要转向的地方,比如从较低的高度竖直升高后,再水平向下游之处。在无纺布的使用过程中,动力机构驱动辅助辊和辅助筒进行转动,且使得无纺布被辅助筒的作用方向与无纺布的运动方向同向,如此便可以对无纺布起到一个牵引的作用,从而抵消一部分在辅助筒与分切刀之间,无纺布受到的阻力,能够在一定程度上防止无纺布发生断裂、撕口等,保证了产品的质量,加工效果更佳。

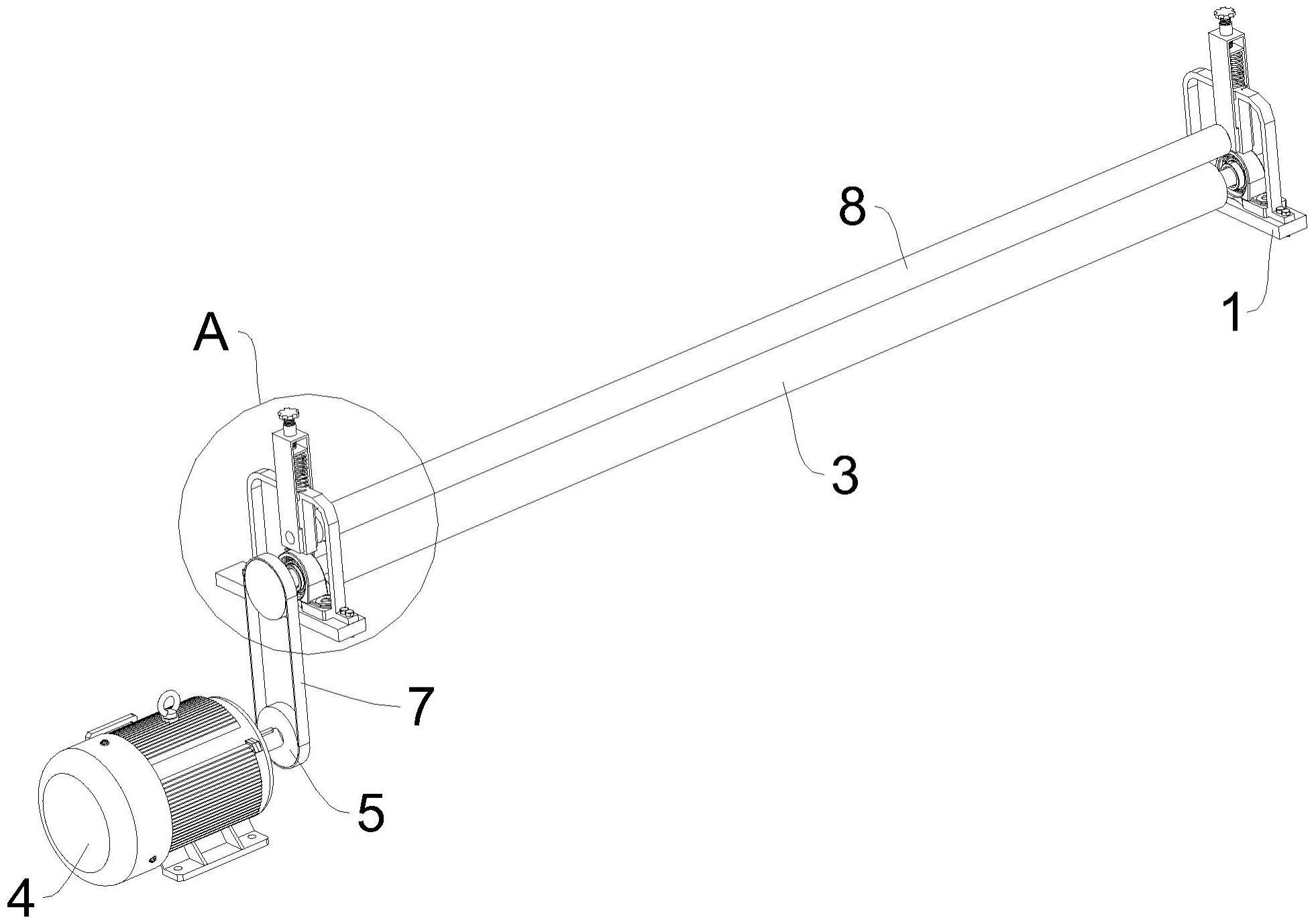

1.一种无纺布分切与成型之间的防护结构,其特征在于:包括两个支撑架(1)以及水平转动设置于两个所述支撑架(1)的辅助辊(2),所述辅助辊(2)的外壁上设置有辅助筒(3),所述辅助辊(2)外接有用于驱动所述辅助辊(2)转动的动力机构。
2.根据权利要求1所述的无纺布分切与成型之间的防护结构,其特征在于:所述动力机构包括动力电机(4)以及设置于所述动力电机(4)输出轴上的主动轮(5),所述辅助辊(2)端部设置有被动轮(6),所述主动轮(5)与所述被动轮(6)的外壁上套接有一传动带(7)。
3.根据权利要求1或2所述的无纺布分切与成型之间的防护结构,其特征在于:还包括有压力辊(8),所述压力辊(8)的轴心所在的直线与所述辅助辊(2)的轴心所在的直线平行,且所述压力辊(8)转动抵触于所述辅助筒(3)的顶部。
4.根据权利要求3所述的无纺布分切与成型之间的防护结构,其特征在于:所述支撑架(1)的顶部设置有倒u字形的压力架(9),所述压力架(9)的顶端下侧竖直设置有两条限位杆(10);
5.根据权利要求4所述的无纺布分切与成型之间的防护结构,其特征在于:所述压力架(9)的顶部竖直设置有持续处于压缩状态的弹性件(13),所述支撑块(11)的顶部设置有倒u字形的调节件(14),所述调节件(14)的两端底部与所述支撑块(11)的两侧连接,且所述压力架(9)的两侧活动贴合于所述调节件(14)的两侧内壁,所述弹性件(13)的顶部抵触于所述调节件(14)顶部的下侧。
6.根据权利要求5所述的无纺布分切与成型之间的防护结构,其特征在于:所述调节件(14)的顶部竖直设置有调节螺杆(15),所述调节螺杆(15)与所述调节件(14)螺纹连接,所述弹性件(13)的顶部水平设置于有稳定板(16),所述调节螺杆(15)的底部转动连接于所述稳定板(16)的顶部。
7.根据权利要求6所述的无纺布分切与成型之间的防护结构,其特征在于:所述调节件(14)的顶部竖直设置有稳定筒(17),所述调节螺杆(15)与所述稳定筒(17)的内壁螺纹配合。
8.根据权利要求6所述的无纺布分切与成型之间的防护结构,其特征在于:所述稳定板(16)的两侧均竖直设置有稳定部(18),两个所述稳定部(18)分别活动贴合于所述调节件(14)两侧的内壁。
