一种用于网络电路板基材的层压布加工用裁切设备的制作方法

本技术涉及裁切设备，具体涉及一种用于网络电路板基材的层压布加工用裁切设备。

背景技术：

1、裁切设备是用于各行各业的片材的分割与裁切，它通过动力部件带动裁裁切刀进行转动，并且配合伸缩部件的运作，继而促使裁裁切刀对加工件进行裁切，而层压布在生产的过程中需要裁切设备来进行裁切。

2、现有的用于网络电路板基材的层压布加工用裁切设备在使用中不能够对待裁切的层压布进行限位定位，使得层压布位置不能固定出现位置偏移的现象，例如申请号为cn201721891079.7公开的一种布料裁切装置，现有的裁切设备在对层压布进行裁切时直接将层压布放置在操作台上手动进行定位，人工手动定位不仅具有一定的风险，还使得定位不够稳固，从而影响层压布的裁切效果。

3、因此，发明一种用于网络电路板基材的层压布加工用裁切设备来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的是提供一种用于网络电路板基材的层压布加工用裁切设备，以解决技术中在使用中不能够对待裁切的层压布进行限位定位，使得层压布位置不能固定出现位置偏移的现象，现有的裁切设备在对层压布进行裁切时直接将层压布放置在操作台上手动进行定位，人工手动定位不仅具有一定的风险，还使得定位不够稳固，从而影响层压布的裁切效果。

2、为了实现上述目的，本实用新型提供如下技术方案：一种用于网络电路板基材的层压布加工用裁切设备，包括机体、传动辊、裁切刀和压板，所述机体的左上方设置有传动辊，所述机体的正上方设置有固定架，所述固定架的下方设置有安装架，所述安装架的前后两端设置有滑块，所述滑块与固定架的接触位置开设有滑槽，所述安装架的下方设置有裁切刀，所述机体的右后方设置有电机架，所述电机架上方设置有驱动电机，所述驱动电机的前侧设置有皮带轮，所述皮带轮上设置有传动皮带，所述驱动电机的前侧设置有双头螺杆，所述双头螺杆的下方设置有滑杆，所述双头螺杆与滑杆上设置有滑动套。

3、优选的，所述固定架呈倒“凵”字形结构设计而成，所述固定架与机体之间相互垂直。

4、优选的，所述固定架的顶部设置有气缸，所述气缸设置有2个，所述气缸关于固定架之间相互中心对称。

5、优选的，所述滑块与滑槽之间为滑动连接，所述滑块的外径小于滑槽的内径。

6、优选的，所述滑块的下方设置有弹簧，所述弹簧设置在滑槽内部，所述弹簧关于固定架之间相互中心对称。

7、优选的，所述双头螺杆设置有2个，所述双头螺杆与滑动套之间为螺纹连接。

8、优选的，所述滑动套与滑杆之间为滑动连接，所述滑动套设置有4个。

9、优选的，所述滑动套的下方设置有电动伸缩杆，所述电动伸缩杆的下方设置有压板，所述压板设置有4个。

10、在上述技术方案中，本实用新型提供的技术效果和优点：

11、1、通过压板的设置，通过压板能够对层压布的两侧进行下压定位，保证了层压布在通过裁切刀进行裁切时的稳定性，实现了定位的功能，解决了现有的裁切装置需要人力手动对原料进行定位易导致手部受伤的问题，从而有效提高了层压布的裁切效果；

12、2、通过双头螺杆与滑动块的设置，通过驱动电机带动双头螺杆进行转动，使得滑动套在滑杆的作用下能够带动压板进行左右滑动调节，以此压板能够根据层压布的尺寸进行调节下压定位，增强了实用性。

技术特征：

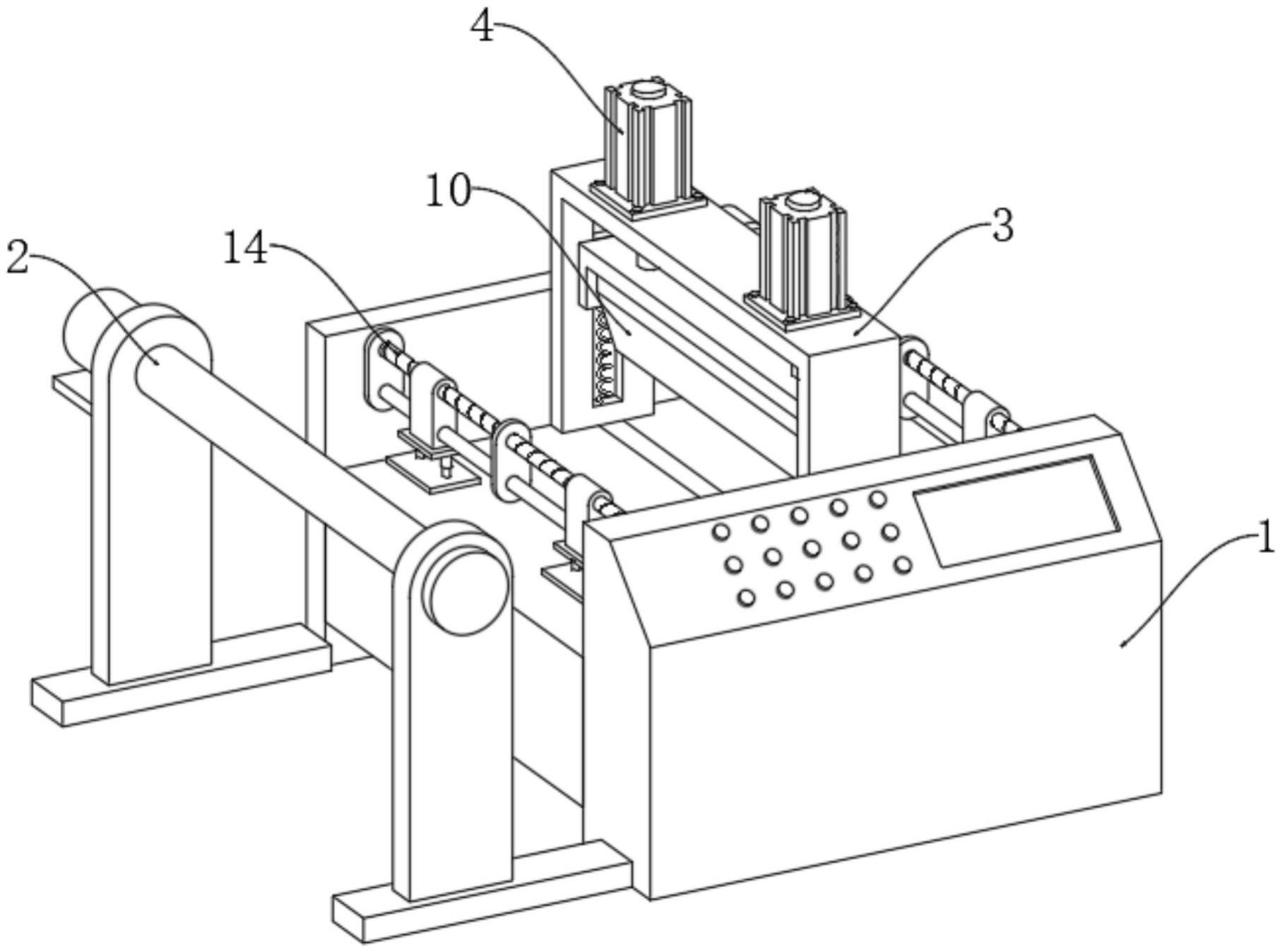

1.一种用于网络电路板基材的层压布加工用裁切设备，包括机体(1)、传动辊(2)、裁切刀(9)和压板(18)，其特征在于：所述机体(1)的左上方设置有传动辊(2)，所述机体(1)的正上方设置有固定架(3)，所述固定架(3)的下方设置有安装架(5)，所述安装架(5)的前后两端设置有滑块(6)，所述滑块(6)与固定架(3)的接触位置开设有滑槽(7)，所述安装架(5)的下方设置有裁切刀(9)，所述机体(1)的右后方设置有电机架(10)，所述电机架(10)上方设置有驱动电机(11)，所述驱动电机(11)的前侧设置有皮带轮(12)，所述皮带轮(12)上设置有传动皮带(13)，所述驱动电机(11)的前侧设置有双头螺杆(14)，所述双头螺杆(14)的下方设置有滑杆(15)，所述双头螺杆(14)与滑杆(15)上设置有滑动套(16)。

2.根据权利要求1所述的一种用于网络电路板基材的层压布加工用裁切设备，其特征在于：所述固定架(3)呈倒“凵”字形结构设计而成，所述固定架(3)与机体(1)之间相互垂直。

3.根据权利要求2所述的一种用于网络电路板基材的层压布加工用裁切设备，其特征在于：所述固定架(3)的顶部设置有气缸(4)，所述气缸(4)设置有2个，所述气缸(4)关于固定架(3)之间相互中心对称。

4.根据权利要求1所述的一种用于网络电路板基材的层压布加工用裁切设备，其特征在于：所述滑块(6)与滑槽(7)之间为滑动连接，所述滑块(6)的外径小于滑槽(7)的内径。

5.根据权利要求4所述的一种用于网络电路板基材的层压布加工用裁切设备，其特征在于：所述滑块(6)的下方设置有弹簧(8)，所述弹簧(8)设置在滑槽(7)内部，所述弹簧(8)关于固定架(3)之间相互中心对称。

6.根据权利要求1所述的一种用于网络电路板基材的层压布加工用裁切设备，其特征在于：所述双头螺杆(14)设置有2个，所述双头螺杆(14)与滑动套(16)之间为螺纹连接。

7.根据权利要求6所述的一种用于网络电路板基材的层压布加工用裁切设备，其特征在于：所述滑动套(16)与滑杆(15)之间为滑动连接，所述滑动套(16)设置有4个。

8.根据权利要求7所述的一种用于网络电路板基材的层压布加工用裁切设备，其特征在于：所述滑动套(16)的下方设置有电动伸缩杆(17)，所述电动伸缩杆(17)的下方设置有压板(18)，所述压板(18)设置有4个。

技术总结
本技术公开了一种用于网络电路板基材的层压布加工用裁切设备，包括机体、传动辊、裁切刀和压板，所述机体的左上方设置有传动辊，所述机体的正上方设置有固定架，所述固定架的下方设置有安装架，所述安装架的前后两端设置有滑块，所述滑块与固定架的接触位置开设有滑槽所述驱动电机的前侧设置有双头螺杆，所述双头螺杆的下方设置有滑杆，所述双头螺杆与滑杆上设置有滑动套。本技术通过压板的设置，通过压板能够对层压布的两侧进行下压定位，保证了层压布在通过裁切刀进行裁切时的稳定性，实现了定位的功能，解决了现有的裁切装置需要人力手动对原料进行定位易导致手部受伤的问题，从而有效提高了层压布的裁切效果。

技术研发人员：赵禹,田甜,赵文六,肖海燕
受保护的技术使用者：江苏百择高分子有限公司
技术研发日：20221227
技术公布日：2024/1/12
