一种纺织服装缝制设备

本发明涉及服装缝制设备，具体为一种纺织服装缝制设备。

背景技术：

1、缝纫机是用一根或多根缝纫线，在缝料上形成一种或多种线迹，使一层或多层缝料交织或缝合起来的机器，缝纫机能缝制棉、麻、丝、毛、人造纤维等织物和皮革、塑料、纸张等制品，缝出的线迹整齐美观、平整牢固，缝纫速度快、使用简便，并以之衍生出手推绣电脑刺绣等艺术形式。

2、在对服装进行纺织时，需要使用到纺织服装的缝制设备，现有的缝制设备在使用的过程中，常常容易在缝制的过程中布料出现褶皱的现象，从而就会导致布料被多层叠加缝制的现象，从而就会导致缝制的服装不合格，不良品率增加，返工的数量增加，增加成本，降低了产品质量。

技术实现思路

1、本发明的目的在于提供一种纺织服装缝制设备，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本发明提供如下技术方案：一种纺织服装缝制设备，包括缝制设备本体，所述缝制设备本体的一侧设置有拉动机构，所述缝制设备本体的顶部设置有防皱机构；

3、所述拉动机构包括固定板，所述固定板固定安装于缝制设备本体的一侧，所述固定板的内壁滑动安装有活动板，所述活动板的顶部固定安装有连接板，所述连接板的顶部开设有定位槽；

4、所述防皱机构包括支撑板，所述支撑板固定安装于缝制设备本体的内壁，所述支撑板的内壁固定安装有抽风机，所述抽风机的数量为若干个，且均匀分布于支撑板的内壁，所述缝制设备本体的顶部固定安装有安装板，所述安装板的数量为两个，两个安装板相对的一侧之间滑动安装有定位组件，所述定位组件的底部固定安装有熨烫加热板。

5、优选的，所述活动板的一侧固定安装有滑块，所述固定板的内壁开设有与滑块配合使用的滑槽。

6、优选的，所述固定板的内壁固定安装有电机，所述电机的输出端固定安装有螺纹杆，所述螺纹杆的表面螺纹连接有螺纹套，所述螺纹套的一侧固定安装有连接块，所述连接块的一侧贯穿至固定板的外侧并固定安装于活动板的一侧。

7、优选的，所述固定板的内壁固定安装有第一轴承，所述第一轴承内圈的内壁固定安装于螺纹杆的表面。

8、优选的，所述定位槽的内壁滑动安装有定位板，所述定位板的一侧转动连接有螺栓，所述螺栓螺纹连接于连接板的内壁，所述螺栓的一端贯穿至连接板的外侧。

9、优选的，所述定位板的一侧固定安装有第二轴承，所述第二轴承内圈的内壁固定安装于螺栓的表面。

10、优选的，所述安装板的一侧开设有凹槽，所述凹槽的内壁滑动安装有滑套，两个滑套相对的一侧均固定安装于定位组件的一侧。

11、优选的，所述凹槽的内壁固定安装有滑杆，所述滑套套设于滑杆的表面。

12、优选的，所述滑套的底部固定安装有拉簧，所述拉簧的一端固定安装于凹槽的内壁，所述拉簧套设于滑杆的表面。

13、优选的，所述定位组件包括滑板，所述滑板的两侧均与滑套固定连接，所述熨烫加热板固定安装于滑板的底部，所述滑板的顶部固定安装有定位块，其中一个所述安装板的顶部固定安装有固定轴，所述固定轴的表面转动连接有转板，所述转板的一侧固定安装有定位杆，所述定位块的一侧开设有与定位杆配合使用的限位槽。

14、与现有技术相比，本发明所达到的有益效果是：

15、本发明通过设置拉动机构，能够防皱机构的配合使用，能够达到对布料进行防皱的目的，在对布料缝制的过程中，可保证布料不会出现褶皱的现象，同时还可避免布料被多层叠加缝制的现象发生，在缝制的过程中还可保证布料不会出现悬空，增加在对布料缝制过程中的稳定性，从而可降低不良率，降低返工的数量，降低成本，增加了产品质量。

技术特征：

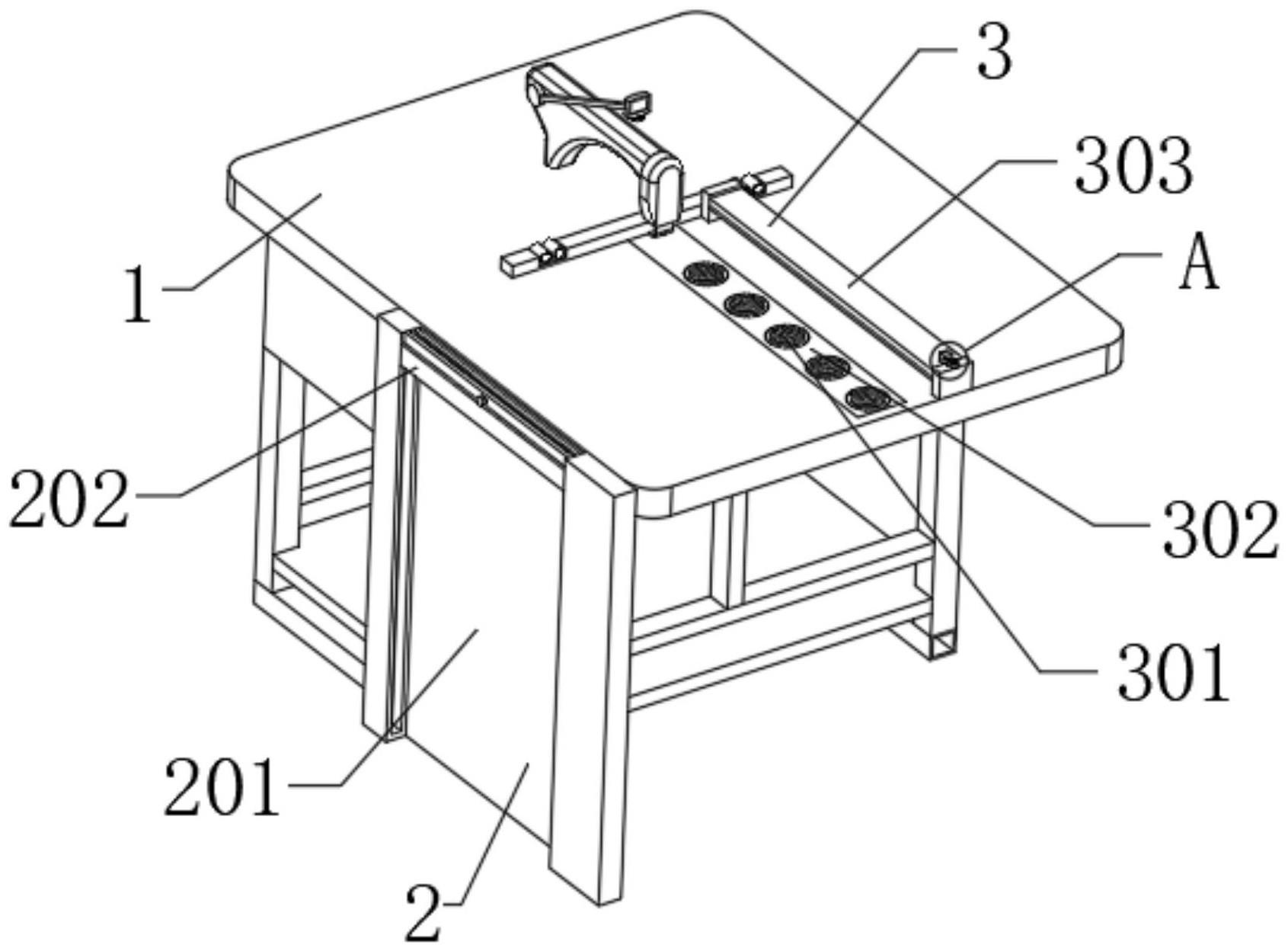

1.一种纺织服装缝制设备，包括缝制设备本体(1)，其特征在于：所述缝制设备本体(1)的一侧设置有拉动机构(2)，所述缝制设备本体(1)的顶部设置有防皱机构(3)；

2.根据权利要求1所述的一种纺织服装缝制设备，其特征在于：所述活动板(202)的一侧固定安装有滑块(12)，所述固定板(201)的内壁开设有与滑块(12)配合使用的滑槽(13)。

3.根据权利要求1所述的一种纺织服装缝制设备，其特征在于：所述固定板(201)的内壁固定安装有电机(9)，所述电机(9)的输出端固定安装有螺纹杆(7)，所述螺纹杆(7)的表面螺纹连接有螺纹套(8)，所述螺纹套(8)的一侧固定安装有连接块(5)，所述连接块(5)的一侧贯穿至固定板(201)的外侧并固定安装于活动板(202)的一侧。

4.根据权利要求3所述的一种纺织服装缝制设备，其特征在于：所述固定板(201)的内壁固定安装有第一轴承(6)，所述第一轴承(6)内圈的内壁固定安装于螺纹杆(7)的表面。

5.根据权利要求1所述的一种纺织服装缝制设备，其特征在于：所述定位槽(204)的内壁滑动安装有定位板(4)，所述定位板(4)的一侧转动连接有螺栓(11)，所述螺栓(11)螺纹连接于连接板(203)的内壁，所述螺栓(11)的一端贯穿至连接板(203)的外侧。

6.根据权利要求5所述的一种纺织服装缝制设备，其特征在于：所述定位板(4)的一侧固定安装有第二轴承(10)，所述第二轴承(10)内圈的内壁固定安装于螺栓(11)的表面。

7.根据权利要求1所述的一种纺织服装缝制设备，其特征在于：所述安装板(304)的一侧开设有凹槽(14)，所述凹槽(14)的内壁滑动安装有滑套(16)，两个滑套(16)相对的一侧均固定安装于定位组件(303)的一侧。

8.根据权利要求7所述的一种纺织服装缝制设备，其特征在于：所述凹槽(14)的内壁固定安装有滑杆(15)，所述滑套(16)套设于滑杆(15)的表面。

9.根据权利要求8所述的一种纺织服装缝制设备，其特征在于：所述滑套(16)的底部固定安装有拉簧(17)，所述拉簧(17)的一端固定安装于凹槽(14)的内壁，所述拉簧(17)套设于滑杆(15)的表面。

10.根据权利要求7所述的一种纺织服装缝制设备，其特征在于：所述定位组件(303)包括滑板(3036)，所述滑板(3036)的两侧均与滑套(16)固定连接，所述熨烫加热板(305)固定安装于滑板(3036)的底部，所述滑板(3036)的顶部固定安装有定位块(3033)，其中一个所述安装板(304)的顶部固定安装有固定轴(3032)，所述固定轴(3032)的表面转动连接有转板(3031)，所述转板(3031)的一侧固定安装有定位杆(3035)，所述定位块(3033)的一侧开设有与定位杆(3035)配合使用的限位槽(3034)。

技术总结
本发明涉及服装缝制设备技术领域，且公开了一种纺织服装缝制设备，包括缝制设备本体，所述缝制设备本体的一侧设置有拉动机构，所述缝制设备本体的顶部设置有防皱机构；所述拉动机构包括固定板，所述固定板固定安装于缝制设备本体的一侧，所述固定板的内壁滑动安装有活动板。该纺织服装缝制设备，通过设置拉动机构，能够防皱机构的配合使用，能够达到对布料进行防皱的目的，在对布料缝制的过程中，可保证布料不会出现褶皱的现象，同时还可避免布料被多层叠加缝制的现象发生，在缝制的过程中还可保证布料不会出现悬空，增加在对布料缝制过程中的稳定性，从而可降低不良率，降低返工的数量，降低成本，增加了产品质量。

技术研发人员：左菊香,骞海青,刘学艺,张蕾,邵娟
受保护的技术使用者：陕西服装工程学院
技术研发日：
技术公布日：2024/1/12
