一种缝纫机用凸轮曲柄组件的制作方法

本发明涉及缝纫机配件，具体为一种缝纫机用凸轮曲柄组件。

背景技术：

1、缝纫机通过由机头、机座、传动配件和附件四部分组成，缝纫机按用途分为家用机、各种工业用机和各种服务性行业用机三类，按机构和线迹形式又可分为二十多类，缝纫机能缝制棉、麻、丝、毛、人造纤维等织物和皮革、塑料、纸张等制品，缝出的线迹整齐美观、平整牢固，缝纫机的传动配件由机架、手摇器或电动机等部件构成，机架是机器的支柱，支承着台板和脚踏板，使用时操作者踩动脚踏板，通过凸轮曲柄组件带动皮带轮的旋转。

2、经检索，中国专利授权号为cn 219079811 u公开的一种缝纫机用凸轮曲柄组件，虽然通过转动环对复位弹簧进行挤压，然后复位弹簧推动转动环复位到两个推动环之间，避免转动杆与曲轴本体之间产生较大的偏移，但是由于曲轴本体和凸轮本体上的安装环仅通过安装槽和卡槽卡合连接，导致凸轮本体与安装环之间连接结构强度较差，长期使用过程中，若卡槽在曲轴本体上发生脱裂时，曲轴本体则无法正常带动凸轮本体转动运行，影响使用可靠性，因此，我们提出一种缝纫机用凸轮曲柄组件。

技术实现思路

1、本发明的目的在于提供一种缝纫机用凸轮曲柄组件，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种缝纫机用凸轮曲柄组件，包括曲轴本体、安装环和凸轮本体，所述凸轮本体固定连接于安装环的外侧，所述安装环的端面开设有装轴槽，所述装轴槽套设于曲轴本体的端部外壁，所述曲轴本体的端面固定连接有抗扭块，所述装轴槽的内部端面开设有定位槽，所述抗扭块配合插接于定位槽内，所述安装环的侧部间隔螺纹连接有若干锁紧螺栓，所述锁紧螺栓的底端延伸至装轴槽内，所述曲轴本体的端部外壁间隔开设有若干限位螺槽，所述锁紧螺栓与限位螺槽相适配。

4、优选的，所述曲轴本体的外部滑动套接有传动环座，所述传动环座的侧面开设有装配槽，所述传动环座的端面开设有与装配槽相连通的安装孔。

5、优选的，所述曲轴本体的外部位于传动环座的两端均固定套接有限位挡环。

6、优选的，所述锁紧螺栓的数量为四个，所述锁紧螺栓呈环形等距间隔分布设置。

7、优选的，所述抗扭块与定位槽的截面形状均为正六边形。

8、优选的，所述曲轴本体的侧面间隔开设有若干沉孔槽，所述锁紧螺栓的端帽部位于沉孔槽内。

9、与现有技术相比，本发明的有益效果是：

10、本发明通过将安装环上的装轴槽套设于曲轴本体的端部外壁，曲轴本体上的抗扭块对准配合插接于定位槽内，抗扭块与定位槽相互配合产生良好抗扭效果，此时锁紧螺栓与限位螺槽相互对准，将安装环侧部的各个锁紧螺栓对应配合螺纹连接于曲轴本体上的限位螺槽内，从而便于将曲轴本体与安装环进行牢固锁紧，相对于传统的安装槽和卡槽卡合连接方式，有效增强曲轴本体与安装环之间连接结构强度，可长期确保曲轴本体正常带动凸轮本体转动运行，有利于提高使用可靠性。

技术特征：

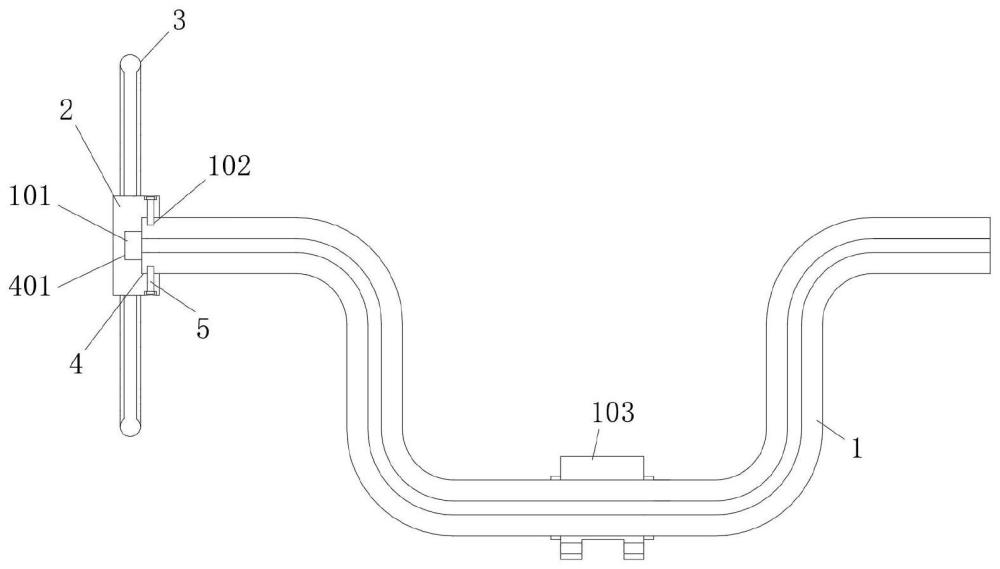

1.一种缝纫机用凸轮曲柄组件，包括曲轴本体(1)、安装环(2)和凸轮本体(3)，所述凸轮本体(3)固定连接于安装环(2)的外侧，其特征在于：所述安装环(2)的端面开设有装轴槽(4)，所述装轴槽(4)套设于曲轴本体(1)的端部外壁，所述曲轴本体(1)的端面固定连接有抗扭块(101)，所述装轴槽(4)的内部端面开设有定位槽(401)，所述抗扭块(101)配合插接于定位槽(401)内，所述安装环(2)的侧部间隔螺纹连接有若干锁紧螺栓(5)，所述锁紧螺栓(5)的底端延伸至装轴槽(4)内，所述曲轴本体(1)的端部外壁间隔开设有若干限位螺槽(102)，所述锁紧螺栓(5)与限位螺槽(102)相适配。

2.根据权利要求1所述的一种缝纫机用凸轮曲柄组件，其特征在于：所述曲轴本体(1)的外部滑动套接有传动环座(103)，所述传动环座(103)的侧面开设有装配槽(104)，所述传动环座(103)的端面开设有与装配槽(104)相连通的安装孔(105)。

3.根据权利要求1所述的一种缝纫机用凸轮曲柄组件，其特征在于：所述曲轴本体(1)的外部位于传动环座(103)的两端均固定套接有限位挡环(106)。

4.根据权利要求1所述的一种缝纫机用凸轮曲柄组件，其特征在于：所述锁紧螺栓(5)的数量为四个，所述锁紧螺栓(5)呈环形等距间隔分布设置。

5.根据权利要求1所述的一种缝纫机用凸轮曲柄组件，其特征在于：所述抗扭块(101)与定位槽(401)的截面形状均为正六边形。

6.根据权利要求1所述的一种缝纫机用凸轮曲柄组件，其特征在于：所述曲轴本体(1)的侧面间隔开设有若干沉孔槽(201)，所述锁紧螺栓(5)的端帽部位于沉孔槽(201)内。

技术总结
本发明涉及缝纫机配件技术领域，具体为一种缝纫机用凸轮曲柄组件，包括曲轴本体、安装环和凸轮本体，所述凸轮本体固定连接于安装环的外侧，所述安装环的端面开设有装轴槽，所述装轴槽套设于曲轴本体的端部外壁，所述曲轴本体的端面固定连接有抗扭块，所述装轴槽的内部端面开设有定位槽，所述抗扭块配合插接于定位槽内，所述安装环的侧部间隔螺纹连接有若干锁紧螺栓，所述锁紧螺栓的底端延伸至装轴槽内，所述曲轴本体的端部外壁间隔开设有若干限位螺槽。本发明有效增强曲轴本体与安装环之间连接结构强度，可长期确保曲轴本体正常带动凸轮本体转动运行，有利于提高使用可靠性。

技术研发人员：陈文强,程沂河,马继强
受保护的技术使用者：徐州力达缝纫设备制造有限公司
技术研发日：
技术公布日：2024/1/15
