一种可折叠的洗衣机的制作方法

本技术属于洗衣机，具体涉及一种可折叠的洗衣机。

背景技术：

1、大部分外来务工人员来到城市工作时都需要租住房间，为了降低房间的租住成本，普通租住的房间面积都比较紧凑，市面上传统家用洗衣机的体积大，会占用租住的房间较多的生活空间，不利于人们在租住的房间内存放洗衣机，当外来务工人员需要搬离租住的房间时，传统家用洗衣机体积大、重量大，其搬运难度较高，运输成本较大，人们难以随时将洗衣机搬离。

2、因此，需要进一步改进。

技术实现思路

1、本实用新型的目的在于克服上述现有技术存在的不足，而提供一种可折叠的洗衣机，其清洗筒可以折叠收纳，且收纳后洗衣机的整体体积小，占用的空间小，便于存放以及搬运。

2、为达到上述目的，本实用新型实施例提供的技术方案是：

3、一种可折叠的洗衣机，包括洗衣机底座，所述洗衣机底座上设置有可折叠的清洗筒，所述清洗筒具有上开口与下开口，上开口敞开，下开口安装在洗衣机底座上，所述清洗筒由柔性材质制成，其内部设有用于通过充气膨胀、放气收缩的气囊，所述气囊充气时，气囊膨胀支撑起清洗筒，清洗筒竖起展开并形成清洗腔，所述气囊放气时，气囊收缩，清洗筒可折叠收纳在洗衣机底座上。

4、所述清洗筒包括外柔性软膜与内柔性软膜，两者首端密封连接并形成清洗筒的上开口，尾端密封连接并形成清洗筒的下开口且密封固定在洗衣机底座上，气囊设置在外柔性软膜与内柔性软膜之间，内柔性软膜与洗衣机底座共同构成清洗腔。

5、所述气囊为一组，其呈环状设置在外柔性软膜和内柔性软膜之间；或者，所述气囊为两组以上，它们相互连接并呈环形分布在外柔性软膜和内柔性软膜之间，气囊之间相互独立或相互连通。

6、所述清洗筒上设有与气囊连通的气嘴，所述气嘴设置在清洗筒的外侧壁上，所述气嘴的开口设有用于密封气嘴的密封盖。

7、所述清洗筒的上开口设有用于保持上开口形状的保持环，所述保持环上设有用于盖合清洗筒的上开口的筒盖，所述保持环的高度为a，a＞5mm，所述气囊收缩，清洗筒可折叠收纳在洗衣机底座上并内置于保持环与筒盖共同构成的收纳腔内。

8、所述保持环由硬质材料制成，其设有用于夹住清洗筒的上开口的夹槽。

9、所述洗衣机底座上设有用于将清洗筒的下开口夹装在洗衣机底座上的安装环。

10、所述安装环上设有安装柱，所述洗衣机底座上设有与安装柱对应的安装孔，安装柱与安装孔通过紧固件相互安装，令安装环安装在洗衣机底座上。

11、所述安装环上设有清洗组件，所述洗衣机底座内设有电源组件、控制组件，所述清洗组件包括安装在安装环上的电机支架、安装在电机支架上的驱动电机以及与驱动电机传动连接的波轮盘，所述驱动电机、电源组件、控制组件电性连接。

12、所述洗衣机底座内设有清洗组件、电源组件、控制组件，所述清洗组件包括安装在洗衣机底座上的驱动电机、与驱动电机传动连接的波轮盘，所述驱动电机、电源组件、控制组件电性连接。

13、本实用新型的有益效果如下：

14、本实用新型通过在洗衣机底座上设有可折叠的清洗筒，清洗筒内设置有气囊，当气囊充气时，气囊膨胀支撑起清洗筒，清洗筒竖起展开并形成有清洗腔，清洗腔可供人们清洗衣物，当气囊放气时，气囊收缩，清洗筒可折叠收纳在洗衣机底座上，收纳后洗衣机的体积与洗衣机底座的体积相当，令收纳后洗衣机的整体体积小，存放占用的空间小，便于人们在有限空间内存放洗衣机，且收纳后洗衣机的体积小、重量轻，可降低物流成本，也可便于人们携带出行。

技术特征：

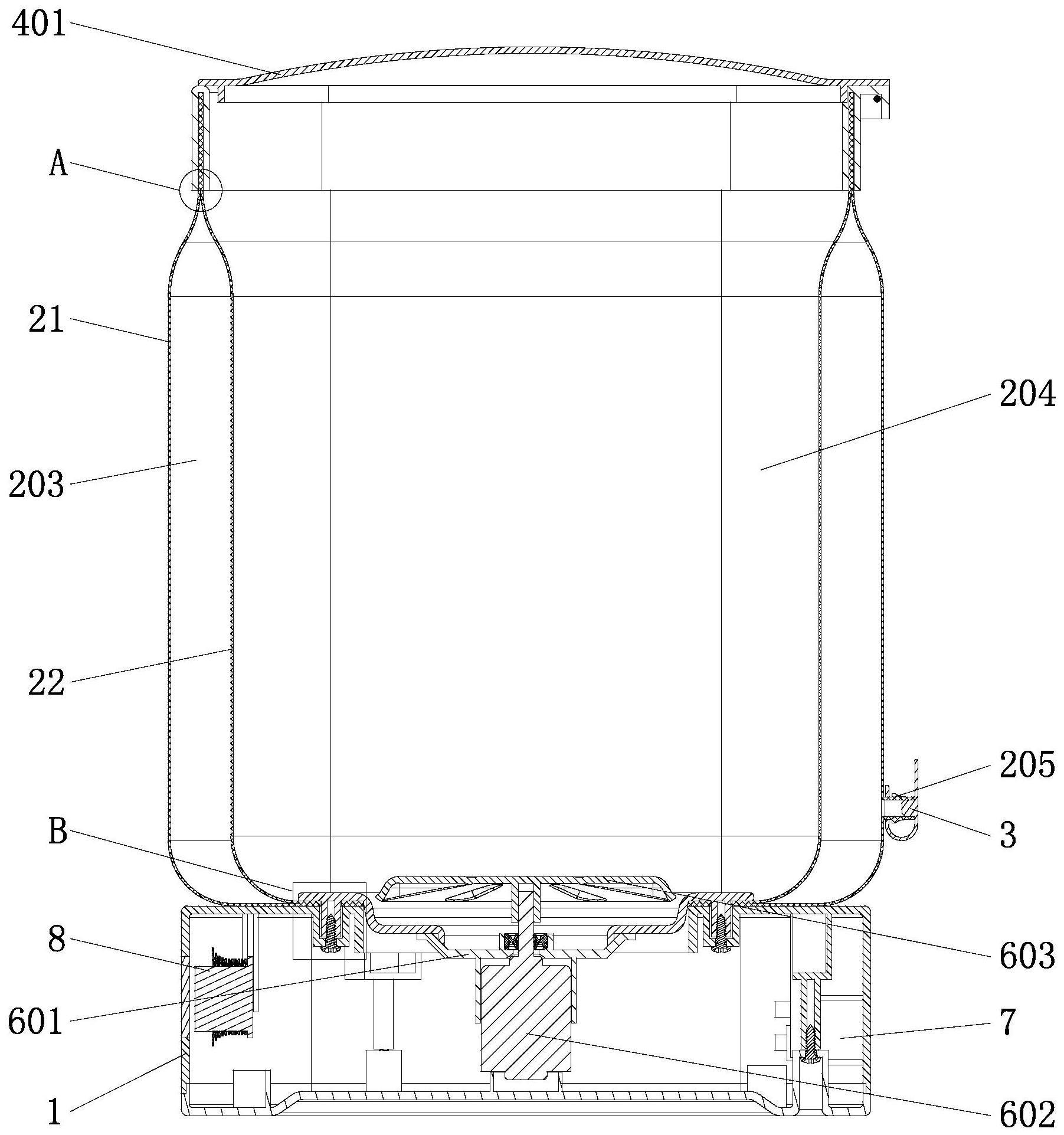

1.一种可折叠的洗衣机，包括洗衣机底座（1），其特征在于，所述洗衣机底座（1）上设置有可折叠的清洗筒（2），所述清洗筒（2）具有上开口（201）与下开口（202），上开口（201）敞开，下开口（202）安装在洗衣机底座（1）上，所述清洗筒（2）由柔性材质制成，其内部设有用于通过充气膨胀、放气收缩的气囊（203），所述气囊（203）充气时，气囊（203）膨胀支撑起清洗筒（2），清洗筒（2）竖起展开并形成清洗腔（204），所述气囊（203）放气时，气囊（203）收缩，清洗筒（2）可折叠收纳在洗衣机底座（1）上。

2.根据权利要求1所述可折叠的洗衣机，其特征在于，所述清洗筒（2）包括外柔性软膜（21）与内柔性软膜（22），两者首端密封连接并形成清洗筒（2）的上开口（201），尾端密封连接并形成清洗筒（2）的下开口（202）且密封固定在洗衣机底座（1）上，气囊（203）设置在外柔性软膜（21）与内柔性软膜（22）之间，内柔性软膜（22）与洗衣机底座（1）共同构成清洗腔（204）。

3.根据权利要求2所述可折叠的洗衣机，其特征在于，所述气囊（203）为一组，其呈环状设置在外柔性软膜（21）和内柔性软膜（22）之间；或者，所述气囊（203）为两组以上，它们相互连接并呈环形分布在外柔性软膜（21）和内柔性软膜（22）之间，气囊（203）之间相互独立或相互连通。

4.根据权利要求1所述可折叠的洗衣机，其特征在于，所述清洗筒（2）上设有与气囊（203）连通的气嘴（205），所述气嘴（205）设置在清洗筒（2）的外侧壁上，所述气嘴（205）的开口设有用于密封气嘴（205）的密封盖（3）。

5.根据权利要求1所述可折叠的洗衣机，其特征在于，所述清洗筒（2）的上开口（201）设有用于保持上开口（201）形状的保持环（4），所述保持环（4）上设有用于盖合清洗筒（2）的上开口（201）的筒盖（401），所述保持环（4）的高度为a，a＞5mm，所述气囊（203）收缩，清洗筒（2）可折叠收纳在洗衣机底座（1）上并内置于保持环（4）与筒盖（401）共同构成的收纳腔（403）内。

6.根据权利要求5所述可折叠的洗衣机，其特征在于，所述保持环（4）由硬质材料制成，其设有用于夹住清洗筒（2）的上开口（201）的夹槽（402）。

7.根据权利要求1-6任意一项所述可折叠的洗衣机，其特征在于，所述洗衣机底座（1）上设有用于将清洗筒（2）的下开口（202）夹装在洗衣机底座（1）上的安装环（5）。

8.根据权利要求7所述可折叠的洗衣机，其特征在于，所述安装环（5）上设有安装柱（501），所述洗衣机底座（1）上设有与安装柱（501）对应的安装孔（101），安装柱（501）与安装孔（101）通过紧固件相互安装，令安装环（5）安装在洗衣机底座（1）上。

9.根据权利要求7所述可折叠的洗衣机，其特征在于，所述安装环（5）上设有清洗组件，所述洗衣机底座（1）内设有电源组件（7）、控制组件（8），所述清洗组件包括安装在安装环（5）上的电机支架（601）、安装在电机支架（601）上的驱动电机（602）以及与驱动电机（602）传动连接的波轮盘（603），所述驱动电机（602）、电源组件（7）、控制组件（8）电性连接。

10.根据权利要求1所述可折叠的洗衣机，其特征在于，所述洗衣机底座（1）内设有清洗组件、电源组件（7）、控制组件（8），所述清洗组件包括安装在洗衣机底座（1）上的驱动电机（602）、与驱动电机（602）传动连接的波轮盘（603），所述驱动电机（602）、电源组件（7）、控制组件（8）电性连接。

技术总结
一种可折叠的洗衣机，包括洗衣机底座，所述洗衣机底座上设置有可折叠的清洗筒，所述清洗筒具有上开口与下开口，上开口敞开，下开口安装在洗衣机底座上，所述清洗筒由柔性材质制成，其内部设有用于通过充气膨胀、放气收缩的气囊，所述气囊充气时，气囊膨胀支撑起清洗筒，清洗筒竖起展开并形成清洗腔，所述气囊放气时，气囊收缩，清洗筒可折叠收纳在洗衣机底座上。本技术提供一种可折叠的洗衣机，其清洗筒可以折叠收纳，且收纳后洗衣机的整体体积小，占用的空间小，便于存放以及搬运。

技术研发人员：陈勇,汤灿锋
受保护的技术使用者：广东多米电器科技有限公司
技术研发日：20230117
技术公布日：2024/1/12
