一种侧袋缝制模具的制作方法

本技术涉及口袋缝制，尤其涉及一种侧袋缝制模具。

背景技术：

1、随着消费者对服装的样式和功能性的进一步要求，市面上出现了较多的裤子款式，为了方便消费者随身携带物品，往往会在裤子的大腿处设置相应的侧袋，同时还会在侧袋处缝制有相应的装饰线，从而确保美观整齐。

2、然而，由于裤子的布片较大，目前在对侧袋进行缝制的过程中，裤身布片与内袋布片的对齐定位往往需要手动校准，并且在进入缝纫机缝制时还容易出现错位的问题，极大程度上影响了侧袋的缝制效率和缝制质量。

技术实现思路

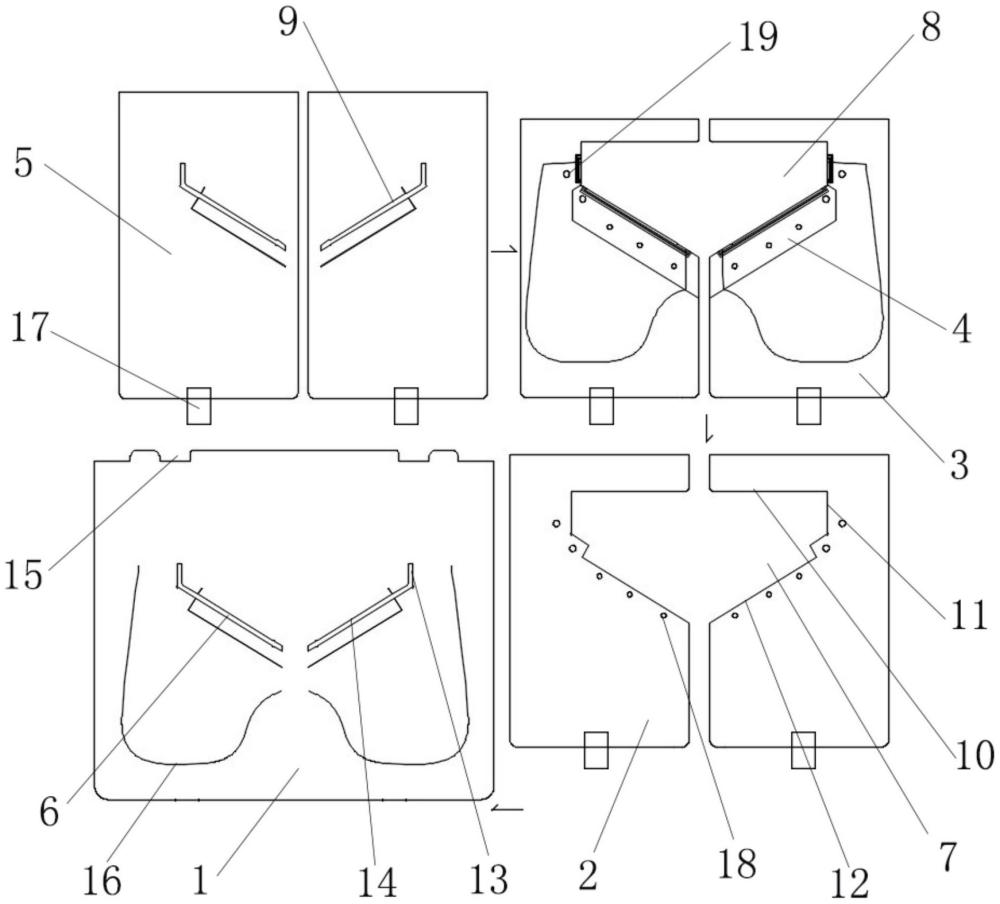

1、有鉴于此，为解决上述问题，本实用新型的目的在于提供一种侧袋缝制模具，包括：基板、两第一夹板、两第二夹板、两翻转板和两盖板，两所述第一夹板的一端均与所述基板铰接，两所述第二夹板的一端均与所述基板铰接，两盖板的一端均与所述基板铰接，两所述翻转板分别与两第二夹板铰接；

2、其中，所述基板上设置有两工位，每一工位上均开设有一第一缝纫槽，两所述第一夹板相互靠近的一侧均内凹形成有一第一限位口，两所述第二夹板相互靠近的一侧均内凹形成有一第二限位口，两所述翻转板的一侧分别铰接于两第二限位口处，两所述盖板上分别开设有两第二缝纫槽，所述第一缝纫槽和所述第二缝纫槽相匹配，所述翻转板的另一侧可操作地与所述第一缝纫槽的内缘相对齐。

3、在另一个优选的实施例中，所述第一限位口和所述第二限位口均呈梯形设置，所述第一限位口和所述第二限位口内均至少形成有依次连接的横边、竖边和斜边。

4、在另一个优选的实施例中，所述翻转板的一侧铰接于所述第二限位口的斜边处。

5、在另一个优选的实施例中，所述第一缝纫槽和所述第二缝纫槽均包括：相互连接的竖直部和倾斜部，所述倾斜部与所述翻转板的另一侧相匹配。

6、在另一个优选的实施例中，所述基板的一端设置有至少两定位口。

7、在另一个优选的实施例中，所述基板和所述第二夹板上均设置有轮廓定位线。

8、在另一个优选的实施例中，所述第一夹板的另一端、所述第二夹板的另一端和所述盖板的另一端呈对齐设置。

9、在另一个优选的实施例中，所述第一夹板的另一端、所述第二夹板的另一端和所述盖板的另一端均设置有一拉动件。

10、在另一个优选的实施例中，所述第一夹板上设置有若干第一磁吸件，所述第二夹板上设置有若干第二磁吸件，所述第一磁吸件可操作地与所述第二磁吸件相吸附。

11、在另一个优选的实施例中，若干所述第一磁吸件沿所述第一限位口的外缘依次设置，若干所述第二磁吸件沿所述第二限位口的外缘依次设置。

12、本实用新型由于采用了上述技术方案，使之与现有技术相比具有的积极效果是：通过对本实用新型的应用，提供了一种用于侧袋缝制的模具结构，可实现对侧袋以及装饰线的快速缝制，定位准确，降低了人工操作难度，进一步提高了缝制效率和缝制质量。

技术特征：

1.一种侧袋缝制模具，其特征在于，包括：基板、两第一夹板、两第二夹板、两翻转板和两盖板，两所述第一夹板的一端均与所述基板铰接，两所述第二夹板的一端均与所述基板铰接，两盖板的一端均与所述基板铰接，两所述翻转板分别与两第二夹板铰接；

2.根据权利要求1所述的侧袋缝制模具，其特征在于，所述第一限位口和所述第二限位口均呈梯形设置，所述第一限位口和所述第二限位口内均至少形成有依次连接的横边、竖边和斜边。

3.根据权利要求2所述的侧袋缝制模具，其特征在于，所述翻转板的一侧铰接于所述第二限位口的斜边处。

4.根据权利要求2所述的侧袋缝制模具，其特征在于，所述第一缝纫槽和所述第二缝纫槽均包括：相互连接的竖直部和倾斜部，所述倾斜部与所述翻转板的另一侧相匹配。

5.根据权利要求1所述的侧袋缝制模具，其特征在于，所述基板的一端设置有至少两定位口。

6.根据权利要求1所述的侧袋缝制模具，其特征在于，所述基板和所述第二夹板上均设置有轮廓定位线。

7.根据权利要求1所述的侧袋缝制模具，其特征在于，所述第一夹板的另一端、所述第二夹板的另一端和所述盖板的另一端呈对齐设置。

8.根据权利要求7所述的侧袋缝制模具，其特征在于，所述第一夹板的另一端、所述第二夹板的另一端和所述盖板的另一端均设置有一拉动件。

9.根据权利要求1所述的侧袋缝制模具，其特征在于，所述第一夹板上设置有若干第一磁吸件，所述第二夹板上设置有若干第二磁吸件，所述第一磁吸件可操作地与所述第二磁吸件相吸附。

10.根据权利要求9所述的侧袋缝制模具，其特征在于，若干所述第一磁吸件沿所述第一限位口的外缘依次设置，若干所述第二磁吸件沿所述第二限位口的外缘依次设置。

技术总结
本技术公开了一种侧袋缝制模具，包括：基板、两第一夹板、两第二夹板、两翻转板和两盖板，两第一夹板的一端均与基板铰接，两第二夹板的一端均与基板铰接，两盖板的一端均与基板铰接，两翻转板分别与两第二夹板铰接；基板上设置有两工位，每一工位上均开设有一第一缝纫槽，两第一夹板的一侧均内凹形成有一第一限位口，两第二夹板的一侧均内凹形成有一第二限位口，两翻转板的一侧分别铰接于两第二限位口处，两盖板上分别开设有两第二缝纫槽，第一缝纫槽和第二缝纫槽相匹配。通过对本技术的应用，提供了一种用于侧袋缝制的模具结构，可实现对侧袋以及装饰线的快速缝制，定位准确，降低了人工操作难度，进一步提高了缝制效率和缝制质量。

技术研发人员：鲜双平,陈勇,崔纪锋,赵波群
受保护的技术使用者：宁波申洲针织有限公司
技术研发日：20230714
技术公布日：2024/3/21
