一种缝纫机机架的制作方法

本技术属于缝纫机，尤其涉及一种缝纫机机架。

背景技术：

1、缝纫机是一种用于缝制各种织物的机械设备，它通过往返运动的针和线来将不同的织物或皮革连接起来，缝纫机通常由机身、机架、电机、传动系统、针板、滑动床、压脚等部件组成，现有机架是一个个拼接螺栓连接而成，对于客户安装方面是个比较大的问题，客户需要花费较大的时间去完成机架台板的安装固定。

2、中国专利授权公告号cn201320731635.x，公开了一种缝纫机折叠机架，包括有左支撑座、右支撑座、后支撑板及下支撑板，所述的后支撑板的两端分别铰接在左支撑座的竖直部、右支撑座的竖直部上，的下支撑板的两端分别与左支撑座的水平部、右支撑座的水平部连接，本实用新型把左、右支撑座和后支撑板铰接，代替原来的螺丝固定；下支撑板与左、右支撑座通过卡槽连接，代替原来的螺丝连接；脚踏板与下支撑板通过脚踏板连接板、脚踏压板用螺钉和螺母连接。

3、现有技术方案存在一些不足之处:采用上述技术方案时，由于后支撑板较长，在折叠收纳后，缝纫机机架整体所占收纳空间仍然较大，不方便存放运输；同时，由于加长板和加厚板之间通过螺钉连接，在拆装过程中，仍需要安装或拆卸螺钉，操作麻烦，不够便捷。

技术实现思路

1、本实用新型为了克服现有技术的不足，提供一种缝纫机机架。

2、本实用新型为了实现上述目的，提供如下技术方案：一种缝纫机机架，包括左支撑腿和右支撑腿，左支撑腿的两侧均设有内横杠，右支撑腿的两侧均设有外横杠，两个内横杠的外端均与左支撑腿轴接，两个外横杠的末端均与右支撑腿轴接，内横杠的内侧端设有内延长板，外横杠的内侧段设有外延长板，内延长板和外延长板之间设有转轴，内延长板和外延长板均与转轴转动连接，外延长板上设有锁止部件，左支撑腿和右支撑腿的底部均设有支撑座，两个支撑座之间设有脚踏横杠，脚踏横杠上设有脚踏板，脚踏横杠上设有卡接部件。

3、可选的，所述锁止部件包括设于外延长板上的套筒、设于套筒内部的锁销、设于锁销上的圆盘、设于圆盘与套筒之间的弹簧一以及设于内延长板上的锁孔，锁销贯穿外延长板，锁销与锁孔插接，锁销与套筒转动连接。

4、可选的，所述套筒的外表面固设有扣板，锁销的外端固设有拉盘，拉盘的内部开设有环槽，拉盘的侧壁开设有方孔，扣板可穿过方孔。

5、可选的，所述卡接部件包括开设于支撑座上的插孔、固设于脚踏横杠左侧的左插板、开设于脚踏横杠右侧的伸缩腔、设于伸缩腔内部的右插板以及设于右插板与伸缩腔之间的多个弹簧二，左插板和右插板均与插孔卡接。

6、可选的，所述伸缩腔的两侧均开设有滑槽，右插板的末端设有指拉板，指拉板穿过滑槽且与滑槽滑动连接。

7、可选的，两个所述支撑座上均设有卡块，脚踏横杠与卡块卡接。

8、可选的，所述右支撑腿的两侧均设有卡接筒，卡接筒与锁销插接。

9、综上所述，本实用新型的有益效果在于：通过设置内横杠和外横杠，当需要收纳时，通过绕转轴转动内横杠和外横杠，能够使左支撑腿和右支撑腿相互靠近，从而能够减少缝纫机机架整体的收纳空间，便于存放转运，当需要安装时，将内横杠和外横杠转至水平位置，使左支撑腿和右支撑腿完全打开，从而实现缝纫机机架的快速安装，操作简单方便，通过弹簧一能够抵压圆盘，从而使锁销插入锁孔内，内延长板与外延长板连接固定，使内横杠和外横杠保持水平状态，提高整体稳定性，组装快捷方便。

技术特征：

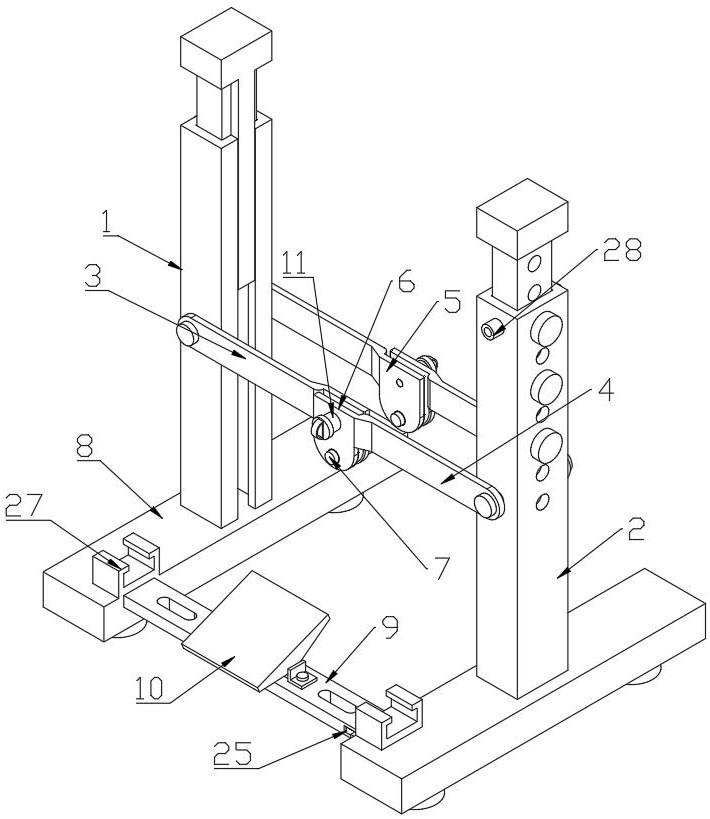

1.一种缝纫机机架，包括左支撑腿（1）和右支撑腿（2），其特征在于：所述左支撑腿（1）的两侧均设有内横杠（3），所述右支撑腿（2）的两侧均设有外横杠（4），两个所述内横杠（3）的外端均与左支撑腿（1）轴接，两个所述外横杠（4）的末端均与右支撑腿（2）轴接，所述内横杠（3）的内侧端设有内延长板（5），所述外横杠（4）的内侧段设有外延长板（6），所述内延长板（5）和外延长板（6）之间设有转轴（7），所述内延长板（5）和外延长板（6）均与转轴（7）转动连接，所述外延长板（6）上设有锁止部件，所述左支撑腿（1）和右支撑腿（2）的底部均设有支撑座（8），两个所述支撑座（8）之间设有脚踏横杠（9），所述脚踏横杠（9）上设有脚踏板（10），所述脚踏横杠（9）上设有卡接部件。

2.根据权利要求1所述的一种缝纫机机架，其特征在于，所述锁止部件包括设于外延长板（6）上的套筒（11）、设于套筒（11）内部的锁销（12）、设于锁销（12）上的圆盘（13）、设于圆盘（13）与套筒（11）之间的弹簧一（14）以及设于内延长板（5）上的锁孔（15），所述锁销（12）贯穿外延长板（6），所述锁销（12）与锁孔（15）插接，所述锁销（12）与套筒（11）转动连接。

3.根据权利要求2所述的一种缝纫机机架，其特征在于，所述套筒（11）的外表面固设有扣板（16），所述锁销（12）的外端固设有拉盘（17），所述拉盘（17）的内部开设有环槽（18），所述拉盘（17）的侧壁开设有方孔（19），所述扣板（16）可穿过方孔（19）。

4.根据权利要求1所述的一种缝纫机机架，其特征在于，所述卡接部件包括开设于支撑座（8）上的插孔（20）、固设于脚踏横杠（9）左侧的左插板（21）、开设于脚踏横杠（9）右侧的伸缩腔（22）、设于伸缩腔（22）内部的右插板（23）以及设于右插板（23）与伸缩腔（22）之间的多个弹簧二（24），所述左插板（21）和右插板（23）均与插孔（20）卡接。

5.根据权利要求4所述的一种缝纫机机架，其特征在于，所述伸缩腔（22）的两侧均开设有滑槽（25），所述右插板（23）的末端设有指拉板（26），所述指拉板（26）穿过滑槽（25）且与滑槽（25）滑动连接。

6.根据权利要求1所述的一种缝纫机机架，其特征在于，两个所述支撑座（8）上均设有卡块（27），所述脚踏横杠（9）与卡块（27）卡接。

7.根据权利要求1所述的一种缝纫机机架，其特征在于，所述右支撑腿（2）的两侧均设有卡接筒（28），所述卡接筒（28）与锁销（12）插接。

技术总结
本技术属于缝纫机技术领域，具体为一种缝纫机机架，所述左支撑腿的两侧均设有内横杠，所述右支撑腿的两侧均设有外横杠，所述内横杠的内侧端设有内延长板，所述外横杠的内侧段设有外延长板，所述内延长板和外延长板之间设有转轴，所述外延长板上设有锁止部件，所述左支撑腿和右支撑腿的底部均设有支撑座，两个所述支撑座之间设有脚踏横杠，所述脚踏横杠上设有脚踏板，所述脚踏横杠上设有卡接部件。解决了现有技术方案中在折叠收纳后，缝纫机机架整体所占收纳空间仍然较大，不方便存放运输；同时，由于加长板和加厚板之间通过螺钉连接，在拆装过程中，仍需要安装或拆卸螺钉，操作麻烦，不够便捷。
