批量断织带辅助装置的制作方法

本技术涉及一种断织带辅助装置，具体地说是一种批量断织带辅助装置。

背景技术：

1、鞋类生产时，在后跟处会缝制用于提拉的织带圈，织带圈一般由长度4～6cm的织带缝制在后跟而成。因此，在鞋类生产时，需要经过断织带这一步骤，将成卷的织带截断，使其符合制鞋的长度要求。

2、现有技术中，或是使用定长工具，通过人工，将成卷的织带用剪刀单个裁剪；或是使用织带裁剪机器，对织带进行自动裁剪。前者的裁剪效率低，后者的设备购置成本高。

技术实现思路

1、为解决现有技术中存在的以上不足，本实用新型旨在提供一种批量断织带辅助装置，以达到无需额外购置裁剪设备即可高效批量截断织带的目的。

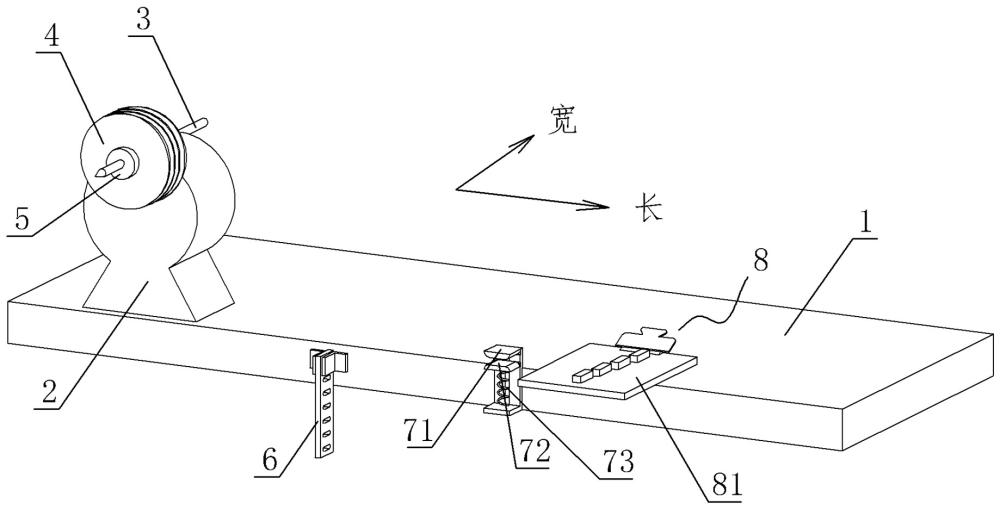

2、为实现上述目的，本实用新型所采用的技术方案如下：一种批量断织带辅助装置，包括操作台，操作台上沿其长度方向依次排列设置有基座、织带导向板、定长工具；

3、基座固设于操作台上，基座上设置有用于套设织带卷的转轴，转轴沿操作台的宽度方向设置；

4、织带导向板固设于操作台上，织带导向板上设置有若干个用于使织带穿过的通孔，若干个通孔沿高度方向排列；

5、定长工具设置在操作台上，定长工具上设置有用于标示织带截断长度的标尺。

6、作为对本实用新型的限定：转轴上可拆卸的套设有一个或多个用于隔离不同织带卷的隔板。

7、作为对本实用新型的限定：转轴上的隔板外侧可拆卸套设有用于定位织带卷的定位块。

8、作为对本实用新型的限定：转轴可转动、可拆卸的设置在操作台上。

9、作为对本实用新型的限定：定长工具通过固定夹可拆卸设置在操作台上。

10、作为对本实用新型的限定：定长工具包括定长板，定长板上设置有若干个位置不同的标尺。

11、作为对本实用新型的限定：织带导向板与定长工具之间设置有夹持工件，夹持工件包括固设于操作台上的定夹板，以及沿高度方向可滑动的设置于定夹板上侧或下侧的活动夹板，活动夹板远离定夹板一端连接有压缩弹簧，压缩弹簧远离活动夹板的一端固设于操作台上。

12、由于采用了上述技术方案，本实用新型与现有技术相比，所取得的有益效果在于：

13、本实用新型基座上设置有转轴，可将多个织带卷套设在转轴上，再将不同的织带分别穿过织带导向板的不同通孔上，使多个织带沿高度方向叠为一摞，再通过定长工具确定裁断点，最后用剪刀将成摞的织带批量剪断，转轴、导向板、定长工具均可使用生产现场常见用品自制，结构简单，省去了设备的购置成本，且一次可剪断多条织带，裁剪效率与织带裁剪设备相当。

14、综上所述，本实用新型省去了设备的购置成本，无需额外购置裁剪设备即可高效批量截断织带，适用于对织带的批量裁剪。

技术特征：

1.一种批量断织带辅助装置，其特征在于：包括操作台，操作台上沿其长度方向依次排列设置有基座、织带导向板、定长工具；

2.根据权利要求1所述的批量断织带辅助装置，其特征在于：转轴上可拆卸的套设有一个或多个用于隔离不同织带卷的隔板。

3.根据权利要求2所述的批量断织带辅助装置，其特征在于：转轴上的隔板外侧可拆卸套设有用于定位织带卷的定位块。

4.根据权利要求3所述的批量断织带辅助装置，其特征在于：转轴可转动、可拆卸的设置在操作台上。

5.根据权利要求1所述的批量断织带辅助装置，其特征在于：定长工具通过固定夹可拆卸设置在操作台上。

6.根据权利要求5所述的批量断织带辅助装置，其特征在于：定长工具包括定长板，定长板上设置有若干个位置不同的标尺。

7.根据权利要求1～6中任意一项所述的批量断织带辅助装置，其特征在于：织带导向板与定长工具之间设置有夹持工件，夹持工件包括固设于操作台上的定夹板，以及沿高度方向可滑动的设置于定夹板上侧或下侧的活动夹板，活动夹板远离定夹板一端连接有压缩弹簧，压缩弹簧远离活动夹板的一端固设于操作台上。

技术总结
本技术公开了一种批量断织带辅助装置。包括操作台，操作台上沿其长度方向依次排列设置有基座、织带导向板、定长工具；基座固设于操作台上，基座上设置有用于套设织带卷的转轴，转轴沿操作台的宽度方向设置；织带导向板固设于操作台上，织带导向板上设置有若干个用于使织带穿过的通孔，若干个通孔沿高度方向排列；定长工具设置在操作台上，定长工具上设置有用于标示织带截断长度的标尺。本技术省去了设备的购置成本，无需额外购置裁剪设备即可高效批量截断织带，适用于对织带的批量裁剪。

技术研发人员：付春宝,巩彬
受保护的技术使用者：际华三五一四制革制鞋有限公司
技术研发日：20231117
技术公布日：2024/7/4
