一种化纤绳网编织用绞合走线装置的制作方法

本技术涉及化纤绳网编织用绞合走线装置，具体为一种化纤绳网编织用绞合走线装置。

背景技术：

1、化纤绳网编织用绞合走线装置是一种用于编织化纤绳网的设备。它通常由一个绞合装置和一个走线装置组成，绞合装置用于将化纤绳等材料进行绞合，形成编织用的线材。它通常由多个钢丝或纤维束组成，通过旋转的方式将这些线材捻合在一起，形成更加坚固和耐用的绞合线，走线装置用于将绞合好的线材穿过编织网格中的孔洞。它通常由一个或多个导引轮组成，将线材引导穿过网格中的孔洞，以完成编织过程。走线装置需要具备较高的精度和稳定性，以确保线材能够准确地穿过每个孔洞，保证编织网格的质量和强度，化纤绳网编织用绞合走线装置在化纤绳网的制造过程中起到关键作用。它能够提高生产效率和编织质量，使得化纤绳网具有更好的耐久性和强度。

2、但是现有的化纤绳网编织用绞合走线装置在使用时无法对其化纤绳网进行松紧度的调节，从而降低了化纤绳网编织用绞合走线装置的实用性和使用持续性，大大的降低了化纤绳网编织用绞合走线装置使用的便捷性。

技术实现思路

1、本实用新型的目的在于提供一种化纤绳网编织用绞合走线装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种化纤绳网编织用绞合走线装置，包括绞合走线机，所述绞合走线机内部转动连接有转轴，所述转轴表面设置有固定组件，所述绞合走线机表面设置有活动组件，可以利用活动组件对其化纤绳网进行松紧度的调节，且所述活动组件包括：固定轴，所述固定轴固定安装在转轴的表面，所述固定轴转动连接在绞合走线机的表面，所述固定轴表面固定安装有固定盘，所述固定盘内部滑动连接有滑轴，所述滑轴底部固定安装有滑杆，固定块，所述固定块固定安装在固定盘的外侧，所述固定块内部滑动连接有推杆，所述推杆贯穿固定盘，所述推杆固定安装在滑杆的外侧，松紧块，所述松紧块固定安装在推杆的外侧，从而增强了化纤绳网编织用绞合走线装置的实用性和使用持续性，大大的提高了化纤绳网编织用绞合走线装置使用的便捷性。

3、优选的，所述固定组件包括：固定板，所述固定板固定安装在绞合走线机的表面，所述固定板表面固定安装有限制板。

4、优选的，所述转轴表面固定安装还有连接板，所述连接板表面固定安装有固定杆，所述固定杆表面固定安装有插杆，所述插杆表面铰接有限制杆，所述限制杆里侧固定安装有扭簧的一端，所述扭簧的另一端固定安装在插杆的外侧。

5、优选的，所述固定组件设置有两组，且两组固定组件均以转轴的中心点为对称轴对称设置，可以利用固定组件对其提高了对其化纤绳网进行松紧度的调节的稳定性，从而加大了绞合走线机使用时的固定效果，大大的提高了工作人员在使用时的便捷效果。

6、优选的，所述固定盘表面开设有滑槽，可以让滑杆和滑轴在固定盘的内部进行滑动。

7、优选的，所述限制板表面开设有孔洞，可以对其插杆进行限制。

8、与现有技术相比，本实用新型提供了一种化纤绳网编织用绞合走线装置，具备以下有益效果：

9、1、该化纤绳网编织用绞合走线装置，可以利用活动组件对其化纤绳网进行松紧度的调节，从而增强了化纤绳网编织用绞合走线装置的实用性和使用持续性，大大的提高了化纤绳网编织用绞合走线装置使用的便捷性。

10、2、该化纤绳网编织用绞合走线装置，可以利用固定组件对其提高了对其化纤绳网进行松紧度的调节的稳定性，从而加大了绞合走线机使用时的固定效果，大大的提高了工作人员在使用时的便捷效果。

技术特征：

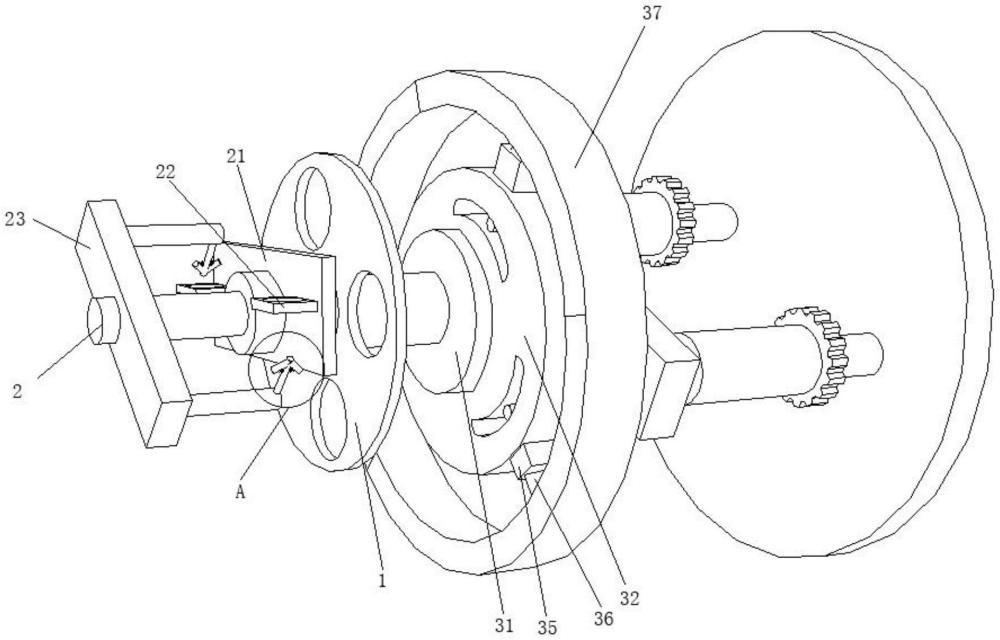

1.一种化纤绳网编织用绞合走线装置，包括绞合走线机（1），其特征在于：所述绞合走线机（1）内部转动连接有转轴（4），所述转轴（4）表面设置有固定组件（2），所述绞合走线机（1）表面设置有活动组件（3），且所述活动组件（3）包括：

2.根据权利要求1所述的一种化纤绳网编织用绞合走线装置，其特征在于：所述固定组件（2）包括：固定板（21），所述固定板（21）固定安装在绞合走线机（1）的表面，所述固定板（21）表面固定安装有限制板（22）。

3.根据权利要求1所述的一种化纤绳网编织用绞合走线装置，其特征在于：所述转轴（4）表面固定安装还有连接板（23），所述连接板（23）表面固定安装有固定杆（24），所述固定杆（24）表面固定安装有插杆（25），所述插杆（25）表面铰接有限制杆（26），所述限制杆（26）里侧固定安装有扭簧（27）的一端，所述扭簧（27）的另一端固定安装在插杆（25）的外侧。

4.根据权利要求1所述的一种化纤绳网编织用绞合走线装置，其特征在于：所述固定组件（2）设置有两组，且两组固定组件（2）均以转轴（4）的中心点为对称轴对称设置。

5.根据权利要求1所述的一种化纤绳网编织用绞合走线装置，其特征在于：所述固定盘（32）表面开设有滑槽。

6.根据权利要求2所述的一种化纤绳网编织用绞合走线装置，其特征在于：所述限制板（22）表面开设有孔洞。

技术总结
本技术涉及化纤绳网编织用绞合走线装置技术领域，且公开了一种化纤绳网编织用绞合走线装置，包括绞合走线机，所述绞合走线机内部转动连接有转轴，所述转轴表面设置有固定组件，所述绞合走线机表面设置有固定组件，且所述活动组件包括：固定轴，所述固定轴固定安装在转轴的表面，所述固定轴转动连接在绞合走线机的表面，所述固定轴表面固定安装有固定盘，所述固定盘内部滑动连接有滑轴，所述滑轴底部固定安装有滑杆，该化纤绳网编织用绞合走线装置，可以利用活动组件对其化纤绳网进行松紧度的调节，从而增强了化纤绳网编织用绞合走线装置的实用性和使用持续性，大大的提高了化纤绳网编织用绞合走线装置使用的便捷性。

技术研发人员：刘吉杰,李鹏波,牛玉敏
受保护的技术使用者：山东滨州恒大化纤绳网有限公司
技术研发日：20231121
技术公布日：2024/6/18
