一种羊毛衫染色装置的制作方法

本技术涉及染色装置，具体为一种羊毛衫染色装置。

背景技术：

1、羊毛衫本指用羊毛织制的针织衫，而实际上“羊毛衫”现在已成为一类产品的代名词，即用来泛指“针织毛衫”或称“毛针织品”，毛针织品指主要是用是以羊毛、羊绒、兔毛等动物毛纤维为主要原料纺成纱线后织成的织物，其染色加工中通常会用到染色装置。

2、例如中国专利号为cn214496787u的一种羊毛衫染色装置，该实用新型为浸泡染色法，通过往复丝杠带动其往复震荡、漂动，使得染料充分的与羊毛衫混合浸润，但是该实用新型中采用的浸泡方法比较耗费颜料，增加了加工成本，同时该结构较为臃肿繁杂，进一步提高了加工所需的成本，不利于使用者的使用，故而提出了一种羊毛衫染色装置来解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种羊毛衫染色装置，具备降低成本、减少用料等优点，解决了对比文件中耗费颜料、结构臃肿繁杂，大幅提高了加工所需成本的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种羊毛衫染色装置，包括加工壳，所述加工壳的前侧连接有密封门，所述加工壳的内外两侧安装有辅助组件；

5、所述辅助组件包括保温罐、第一电机、倒u杆、加热棒、抽液泵、输液泵、液压缸、第二电机、挂料架、环形分流管和分隔网板，所述加工壳的左侧安装有保温罐，所述保温罐的顶部安装有第一电机，所述第一电机的输出轴底部安装有倒u杆，所述保温罐的内底壁上安装有加热棒，所述保温罐的底部安装有抽液泵，所述保温罐的顶部安装有输液泵，所述加工壳的顶部安装有液压缸，所述液压缸的活塞底部安装有第二电机，所述第二电机的输出轴底部安装有挂料架，所述加工壳的内部安装有环形分流管，所述加工壳的内部安装有分隔网板。

6、进一步，所述第一电机贯穿保温罐并延伸至保温罐的内部，所述倒u杆的左右两内壁上均安装有搅拌叶。

7、进一步，所述加热棒位于第一电机输出轴的正下方，所述抽液泵的输出嘴贯穿保温罐并延伸至保温罐的内部。

8、进一步，所述抽液泵的抽液嘴贯穿加工壳并延伸至加工壳的内部，所述分隔网板位于抽液泵抽液嘴的上方。

9、进一步，所述输液泵的抽吸嘴贯穿保温罐并延伸至保温罐的内部，所述输液泵的输出嘴贯穿加工壳并延伸至加工壳的内部，且与环形分流管相连接。

10、进一步，所述液压缸贯穿加工壳并延伸至加工壳的内部，所述环形分流管的外表面上安装有数量为十二个的喷头。

11、(三)有益效果

12、与现有技术相比，本申请的技术方案具备以下有益效果：

13、1、该羊毛衫染色装置，通过输液泵和环形分流管配合，将羊毛衫染色作业改为喷涂的操作方式进行加工，从而节省染色用料，降低使用成本，配合抽液泵的抽吸回收，使滴落在加工壳内壁上的染料液体能够被吸会保温罐的内部，进一步减少了对染料的浪费，提高了对染料的利用效率，降低了使用上的成本，进而方便了使用者的使用。

14、2、该羊毛衫染色装置，倒u杆配合搅拌叶，在不影响加热棒的前提下，搅动保温罐内部的染料液体，从而防止回收以及储存的染料液体凝结，保证了染料的使用成本，进而方便了使用者的使用，且液压缸活塞的伸缩、第二电机输出轴的旋转，使得悬挂的织物不仅能够旋转还能上下升降移动，保证了喷涂的范围能够完全笼罩织物，防止出现喷涂死角，进一步方便了使用者的使用。

技术特征：

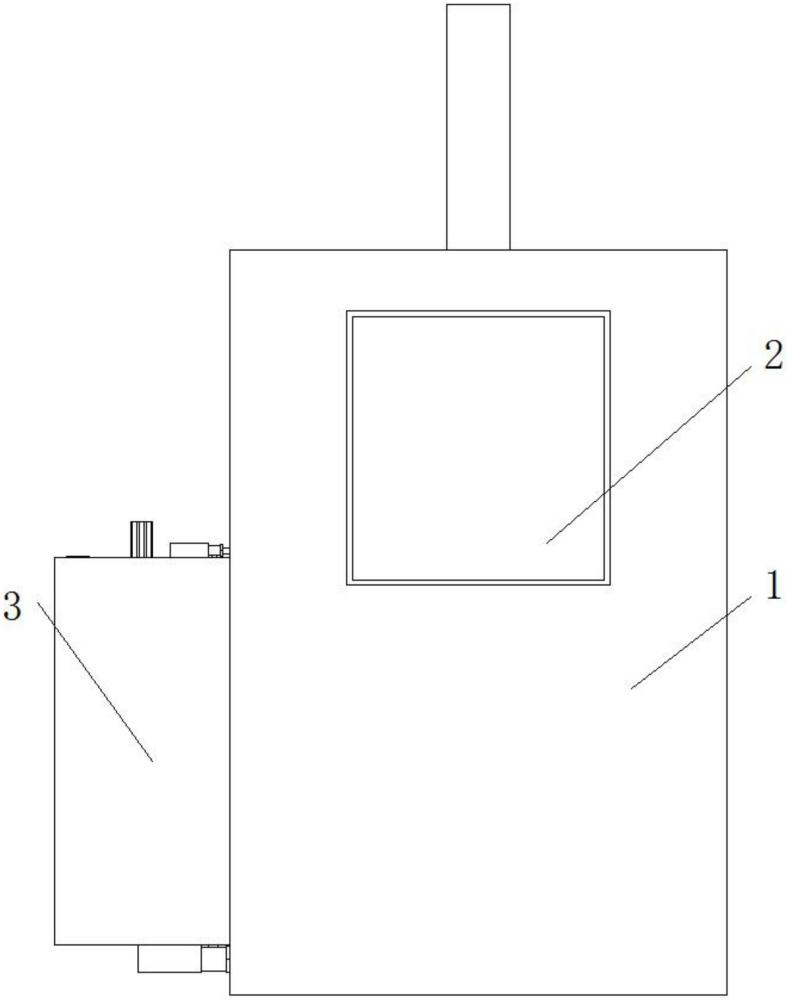

1.一种羊毛衫染色装置，包括加工壳(1)，其特征在于：所述加工壳(1)的前侧连接有密封门(2)，所述加工壳(1)的内外两侧安装有辅助组件(3)；

2.根据权利要求1所述的一种羊毛衫染色装置，其特征在于：所述第一电机(302)贯穿保温罐(301)并延伸至保温罐(301)的内部，所述倒u杆(303)的左右两内壁上均安装有搅拌叶。

3.根据权利要求1所述的一种羊毛衫染色装置，其特征在于：所述加热棒(304)位于第一电机(302)输出轴的正下方，所述抽液泵(305)的输出嘴贯穿保温罐(301)并延伸至保温罐(301)的内部。

4.根据权利要求1所述的一种羊毛衫染色装置，其特征在于：所述抽液泵(305)的抽液嘴贯穿加工壳(1)并延伸至加工壳(1)的内部，所述分隔网板(311)位于抽液泵(305)抽液嘴的上方。

5.根据权利要求1所述的一种羊毛衫染色装置，其特征在于：所述输液泵(306)的抽吸嘴贯穿保温罐(301)并延伸至保温罐(301)的内部，所述输液泵(306)的输出嘴贯穿加工壳(1)并延伸至加工壳(1)的内部，且与环形分流管(310)相连接。

6.根据权利要求1所述的一种羊毛衫染色装置，其特征在于：所述液压缸(307)贯穿加工壳(1)并延伸至加工壳(1)的内部，所述环形分流管(310)的外表面上安装有数量为十二个的喷头。

技术总结
本技术涉及染色装置技术领域，且公开了一种羊毛衫染色装置，包括加工壳，所述加工壳的前侧连接有密封门，所述加工壳的内外两侧安装有辅助组件，所述辅助组件包括保温罐、第一电机、倒U杆、加热棒、抽液泵、输液泵、液压缸、第二电机、挂料架、环形分流管和分隔网板。该羊毛衫染色装置，通过输液泵和环形分流管配合，将羊毛衫染色作业改为喷涂的操作方式进行加工，从而节省染色用料，降低使用成本，配合抽液泵的抽吸回收，使滴落在加工壳内壁上的染料液体能够被吸会保温罐的内部，进一步减少了对染料的浪费，提高了对染料的利用效率，降低了使用上的成本，减轻了使用负担，进而方便了使用者的使用。

技术研发人员：李军,金加恒,张华,付敬刚,沈坤凤,徐利琴,赵金鑫,杨艳
受保护的技术使用者：浙江乐创服饰有限公司
技术研发日：20231130
