一种防护服无纺布用剪切装置的制作方法

本技术涉及剪裁，尤其指一种防护服无纺布用剪切装置。

背景技术：

1、无纺布是一种以针轧机械或梳理机械处理各种纤维原料，用高压形成或粘合生产的一种布状物，在医用如防护服的无纺布的生产加工过程中，需要对无纺布进行裁切，为了便于工人使用，现一般使用剪切装置对无纺布进行裁切

2、中国专利授权公告号：cn218476745u，授权公告日2023年2月14日，本实用新型涉及一种医用无纺布用剪切装置，涉及剪切装置技术领域，以解决工人的工作效率低的问题，其包括机体和用于对无纺布进行传输的输送机构，还包括安装座、设置于安装座上的剪切刀和固定组件，安装座设置于机体上，机体上设置有用于驱动安装座沿竖直方向升降的升降组件，剪切刀与无纺布活动抵接，剪切刀与无纺布抵接的同时固定组件对无纺布进行压制固定。该技术方案的不足之处在于：剪裁方式单一，降低剪切效率；2.难以定量剪切、裁剪特定大小的布料，容易导致材料浪费。

3、综上所述，剪切方式单一、难以定量剪切、导致浪费和降低剪切效率。

技术实现思路

1、本实用新型是为了克服现有技术中剪切方式单一、难以定量剪切、导致浪费和降低剪切效率的不足，提供了一种便于多向和定量剪切、节约资源和提高剪切效率的用于防护服无纺布用剪切装置。

2、为了实现上述目的，本实用新型采用以下技术方案：

3、一种防护服无纺布用剪切装置，包括工作台，工作台上连接有支撑架，支撑架上移动连接有裁量结构和切刀，裁量结构包括定板和主动板，定板与支撑架移动连接，定板的两端均连接有连接杆，主动板的一端与连接杆插接，连接杆上连接有调节环，主动板通过调节环与连接杆移动连接，主动板的另一端连接有滑杆，滑杆上插接有从动板。

4、工作台的台面用于放置待剪切的防护服无纺布，支撑架安装在工作台上，支撑架上连接裁量结构用于对无纺布进行定量大小，再通过切刀根据裁量后的布料进行裁剪，实现可定量裁剪。其中裁量结构中定板通过与支撑架连接可在工作台上上下移动进而便于放置布料，定板通过连接杆与主动板插接，调节环调节主动板与定板的间距，进而定板的两端均连接了连接杆，定板、主动板和从动板均为直角状结构，主动板设有一对且相对布置，定板与从动板相对布置，定板、主动板和从动板通过连接杆杆和滑杆相互连接呈框形状并用于按压住布料，进而通过定板两端的调节环进行长度和宽度大小调节，通过切刀实现按所需大小进行裁量。达到按需定量裁量、节省医疗资源、便于调节操作提高操作效率的效果。

5、作为优选，支撑架上连接有固定块和移动块，定板上设有延长杆，固定块设有插孔一，移动块设有插孔二，延长杆与插孔一和插孔二插接，延长杆的一端连接有限位板，延长杆的另一端与定板的一侧连接。支撑架上连接了固定块和移动块，定板上垂直连接有延长杆，延长杆通过插孔二与移动块固定连接，延长杆通过插孔一与固定块插接并可在固定板上滑动，延长杆端头连接有限位板，结构结构移动稳定性同时防止延长杆脱离固定板。达到提高结构操作稳定性的效果。

6、作为优选，延长杆上套接有弹性机构，弹性机构的一端与固定块连接，弹性机构的另一端与移动块连接，固定块上连接有伸缩机构，移动块与伸缩机构连接。弹性机构和伸缩机构置于固定块和移动块之间，伸缩机构控制移动块使移动块移动同时进而移动延长杆和定板，弹性机构平衡受力。达到操作更加稳定、自动化提高工作效率的效果。

7、作为优选，主动板上设有滑槽一，连接杆与滑槽一插接，连接杆表面设有外螺纹，调节环的内壁上设有与外螺纹相适配的螺纹，调节环与连接杆螺纹连接，调节环的外表面设有防滑槽，调节环上设有限位凹槽，主动板上连接有连接扣，连接扣与限位凹槽转动连接。主动板通过滑槽一与连接杆插接，调节环置于定板和主动板之间，通过调节环在连接杆上的螺纹转动推动主动板移动，从动板跟随移动，实现高精度调节。调节环上连接有限位凹槽，限位凹槽为环形凹陷状主动板的端面上连接有连接扣，使调节环可在主动板转动同时使主动板跟随往复移动。达到提高结构连接稳定性、操作便利性和流畅度的效果。

8、作为优选，从动板上设有滑槽二，滑杆与滑槽二插接，滑杆和连接杆的端头处均连接有限位滑块，滑槽一和滑槽二的槽壁上均设有限位滑轨，限位滑块与限位滑轨滑动连接。从动板上设有滑槽二宏宇滑杆的插接，滑杆的截面形状为棱状结构，以使从动板在滑杆上移动更加稳定。滑杆和连接杆的尾端处连接了限位滑块，限位滑块在滑槽一和滑槽二内的限位滑轨内往复移动，使主动板和从动板的移动更加稳定同时限位，防止主动板脱离定板、从定板脱离主动板。达到提高操作稳定性的效果。

9、作为优选，主动板上设有卡槽一，从动板上设有卡槽二，卡槽一上插接有连接板，连接板与卡槽二插接，连接板的表面与主动板和从动板齐平。卡槽一置于主动板的侧面，卡槽二置于从动板的侧面上，连接板的一端插接在卡槽一内、另一端插接在卡槽二内，通过连接板与主动板和从动板的表面齐平，使主动板和从动板端面未衔接时通过连接板衔接，以防止切刀沿着主动板、从动板剪切时断开。达到保障剪切的精度和平整度的效果。

10、作为优选，固定块上设有固定槽，切刀上连接有固定座，固定座与固定槽插接，固定块上连接有拉绳，拉绳与固定座连接。固定块上通过固定槽使切刀在未使用时通过固定座固定，以使连接稳定和日常使用安全，固定块上连接了拉绳，防止切刀掉落或丢失，造成经济损失。达到提高结构连接稳定性、操作便捷性和安全性的效果。

11、本实用新型的有益效果是：装置按需定量裁量；节省医疗资源；便于调节操作；提高剪切效率；操作更加稳定、自动化提高工作效率；保障剪切的精度和平整度；提高结构连接稳定性、操作便利性、流畅度和安全性。

技术特征：

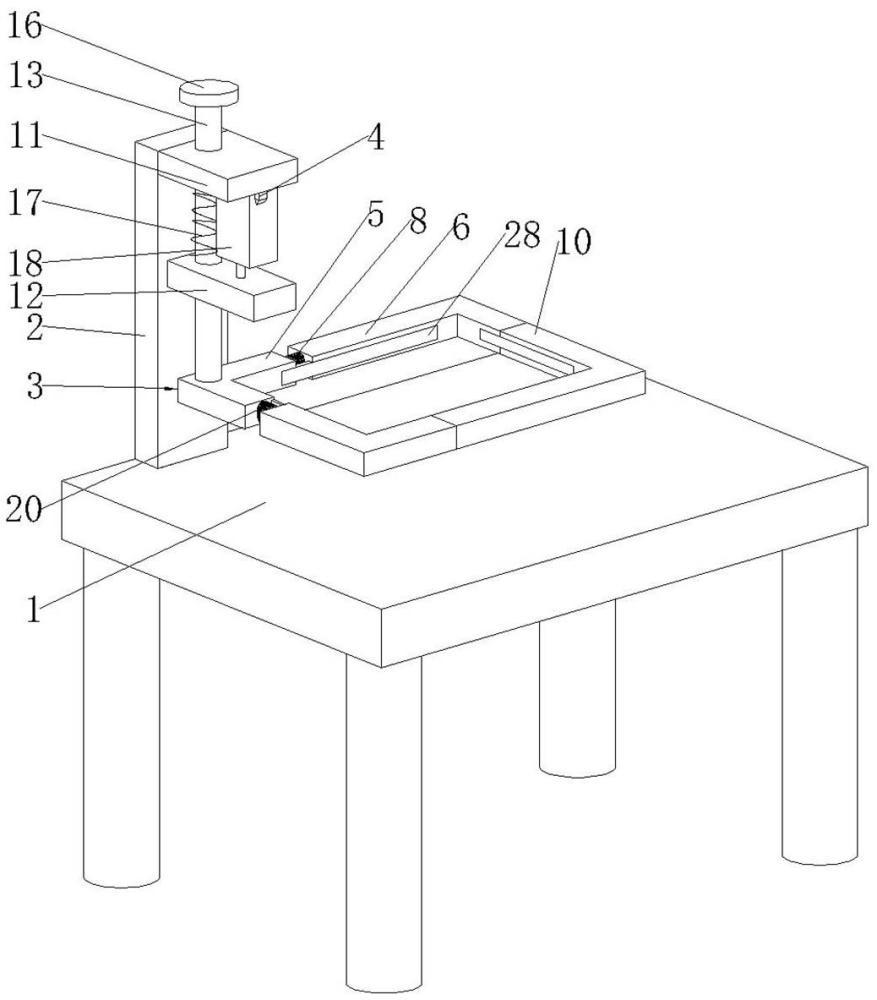

1.一种防护服无纺布用剪切装置，其特征是，包括工作台（1），所述工作台（1）上连接有支撑架（2），所述支撑架（2）上移动连接有裁量结构（3）和切刀（4），所述裁量结构（3）包括定板（5）和主动板（6），所述定板（5）与支撑架（2）移动连接，所述定板（5）的两端均连接有连接杆（7），所述主动板（6）的一端与连接杆（7）插接，所述连接杆（7）上连接有调节环（8），所述主动板（6）通过调节环（8）与连接杆（7）移动连接，所述主动板（6）的另一端连接有滑杆（9），所述滑杆（9）上插接有从动板（10）。

2.根据权利要求1所述的一种防护服无纺布用剪切装置，其特征是，所述支撑架（2）上连接有固定块（11）和移动块（12），所述定板（5）上设有延长杆（13），所述固定块（11）设有插孔一（14），所述移动块（12）设有插孔二（15），所述延长杆（13）与插孔一（14）和插孔二（15）插接，所述延长杆（13）的一端连接有限位板（16），所述延长杆（13）的另一端与定板（5）的一侧连接。

3.根据权利要求2所述的一种防护服无纺布用剪切装置，其特征是，所述延长杆（13）上套接有弹性机构（17），所述弹性机构（17）的一端与固定块（11）连接，所述弹性机构（17）的另一端与移动块（12）连接，所述固定块（11）上连接有伸缩机构（18），所述移动块（12）与伸缩机构（18）连接。

4.根据权利要求3所述的一种防护服无纺布用剪切装置，其特征是，所述主动板（6）上设有滑槽一（19），所述连接杆（7）与滑槽一（19）插接，所述连接杆（7）表面设有外螺纹，所述调节环（8）的内壁上设有与外螺纹相适配的螺纹，所述调节环（8）与连接杆（7）螺纹连接，所述调节环（8）的外表面设有防滑槽（20），所述调节环（8）上设有限位凹槽（21），所述主动板（6）上连接有连接扣（22），所述连接扣（22）与限位凹槽（21）转动连接。

5.根据权利要求4所述的一种防护服无纺布用剪切装置，其特征是，所述从动板（10）上设有滑槽二（23），所述滑杆（9）与滑槽二（23）插接，所述滑杆（9）和连接杆（7）的端头处均连接有限位滑块（24），所述滑槽一（19）和滑槽二（23）的槽壁上均设有限位滑轨（25），所述限位滑块（24）与限位滑轨（25）滑动连接。

6.根据权利要求5所述的一种防护服无纺布用剪切装置，其特征是，所述主动板（6）上设有卡槽一（26），所述从动板（10）上设有卡槽二（27），所述卡槽一（26）上插接有连接板（28），所述连接板（28）与卡槽二（27）插接，所述连接板（28）的表面与主动板（6）和从动板（10）齐平。

7.根据权利要求2或6所述的一种防护服无纺布用剪切装置，其特征是，所述固定块（11）上设有固定槽（29），所述切刀（4）上连接有固定座（30），所述固定座（30）与固定槽（29）插接，所述固定块（11）上连接有拉绳（31），所述拉绳（31）与固定座（30）连接。

技术总结
本技术公开了一种防护服无纺布用剪切装置，旨在提供一种便于多向和定量剪切、节约资源和提高剪切效率的用于防护服无纺布用剪切装置。它包括工作台，工作台上连接有支撑架，支撑架上移动连接有裁量结构和切刀，裁量结构包括定板和主动板，定板与支撑架移动连接，定板的两端均连接有连接杆，主动板的一端与连接杆插接，连接杆上连接有调节环，主动板通过调节环与连接杆移动连接，主动板的另一端连接有滑杆，滑杆上插接有从动板。本技术的有益效果是：装置按需定量裁量；节省医疗资源；便于调节操作；提高剪切效率；操作更加稳定、自动化提高工作效率；保障剪切的精度和平整度；提高结构连接稳定性、操作便利性、流畅度和安全性。

技术研发人员：王建良,顾越庆
受保护的技术使用者：浙江金乾新材料有限公司
技术研发日：20231130
技术公布日：2024/7/29
