一种应用于绣花机驱动的皮带张紧结构的制作方法

本技术具体涉及一种应用于绣花机驱动的皮带张紧结构，属于绣花机。

背景技术：

1、现有的绣花机一般由工作台以及刺绣组件构成，其中工作台用于放置装有绣布的绣框，刺绣组件为刺绣的主要工作部件，包括刺针以及用于向刺针供线的梭箱，在工作时，刺绣组件多为横向移动，绣花面积小，且存在死角，对于刺绣的质量及效率造成不良影响，刺绣组件横向移动时，往往是通过带轮以及皮带，来进行动力的传递。

2、现有的绣花机在长时间使用后，皮带会松动影响动力传递的效果，因此需要定期对皮带进行张紧，但是现有的皮带张紧机构结构虽然简单，但是调节起来比较麻烦，需要先松开固定螺丝，然后用调节螺丝拉动轮座，将皮带张紧，然后再用扳手拧紧固定螺丝，但由于轮座周围安装有零件，操作空间十分有限，而用扳手拧紧固定螺丝时扳手则需要较大的转动空间，因此不容易用扳手固定移动轮座，操作不便。

技术实现思路

1、本实用新型的目的在于针对现有技术的不足之处，提供一种应用于绣花机驱动的皮带张紧结构，能够在调节轮座的位置后，能够方便快捷的对轮座的位置进行固定，从而完成皮带的张紧。

2、本实用新型通过以下技术方案来实现上述目的，一种应用于绣花机驱动的皮带张紧结构，包括张紧固定座与皮带轮座，所述皮带轮座上转动连接有带轮，所述皮带轮座上开设有卡接槽，所述张紧固定座与所述卡接槽活动卡接，所述张紧固定座上安装有上张紧片，所述上张紧片的底部开设有顶紧斜槽，所述张紧固定座的顶部外壁上安装有限位止片，所述皮带轮座的一侧壁上安装有调节块，所述调节块上开设有调节孔，所述调节孔上穿插有锁紧螺丝，所述锁紧螺丝的外表面螺纹连接有下张紧片，所述下张紧片位于所述顶紧斜槽的内部，所述皮带轮座上螺纹连接有调节螺丝。

3、进一步的，为了防止所述锁紧螺丝卡死，调节孔的形状为条形。

4、进一步的，为了使得所述锁紧螺丝能够穿过所述上张紧片与所述调节块相连接，所述上张紧片上开设有避让槽。

5、进一步的，为了使得所述皮带轮座能够在所述张紧固定座上滑动，所述卡接槽的宽度略大于所述张紧固定座的宽度。

6、进一步的，为了提高所述下张紧片与所述上张紧片之间的固定效果，所述下张紧片的一侧壁为斜面，且倾斜角度与所述顶紧斜槽的斜面角度一致。

7、进一步的，为了方便所述张紧固定座上的所述调节螺丝的更换，所述调节块上开设有避让孔。

8、本实用新型的技术效果和优点：通过反转锁紧螺丝，接着通过拧动调节螺丝，带动皮带轮座反向移动，使得皮带轮座上的带轮能够带动皮带张紧，接着正转锁紧螺丝，使得下张紧片能够与上张紧片底部的顶紧斜槽贴紧，使得将下张紧片与上张紧片之间相固定，同时锁紧螺丝的端部压紧调节块，使得下张紧片与调节块相固定，从而使得上张紧片与皮带轮座相固定，进而将皮带轮座进一步固定，该张紧方式能够在调节皮带轮座的位置后，能够方便快捷的对皮带轮座的位置进行固定，从而完成皮带的张紧。

技术特征：

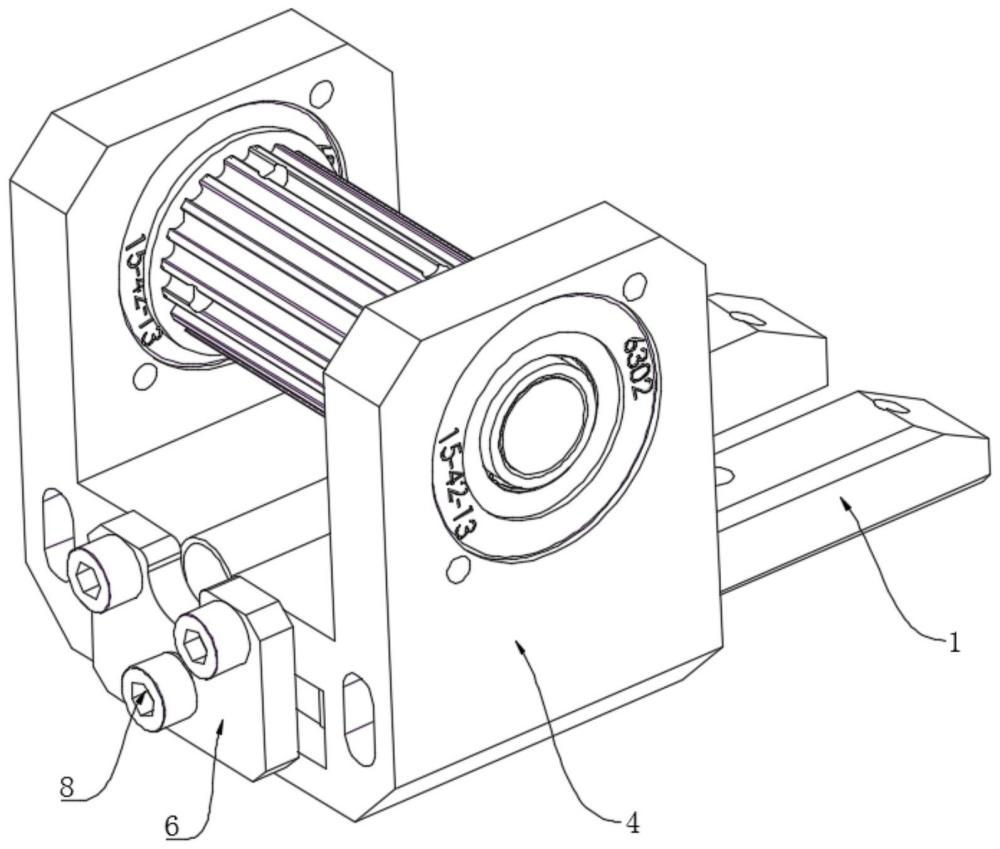

1.一种应用于绣花机驱动的皮带张紧结构，包括张紧固定座(1)与皮带轮座(4)，所述皮带轮座(4)上转动连接有带轮，其特征在于：所述皮带轮座(4)上开设有卡接槽(9)，所述张紧固定座(1)与所述卡接槽(9)活动卡接，所述张紧固定座(1)上安装有上张紧片(2)，所述上张紧片(2)的底部开设有顶紧斜槽(11)，所述张紧固定座(1)的顶部外壁上安装有限位止片(3)，所述皮带轮座(4)的一侧壁上安装有调节块(6)，所述调节块(6)上开设有调节孔(12)，所述调节孔(12)上穿插有锁紧螺丝(8)，所述锁紧螺丝(8)的外表面螺纹连接有下张紧片(7)，所述下张紧片(7)位于所述顶紧斜槽(11)的内部，所述皮带轮座(4)上螺纹连接有调节螺丝(5)。

2.如权利要求1所述的应用于绣花机驱动的皮带张紧结构，其特征在于：所述调节孔(12)的形状为条形。

3.如权利要求1所述的应用于绣花机驱动的皮带张紧结构，其特征在于：所述上张紧片(2)上开设有避让槽(10)。

4.如权利要求1所述的应用于绣花机驱动的皮带张紧结构，其特征在于：所述卡接槽(9)的宽度略大于所述张紧固定座(1)的宽度。

5.如权利要求1所述的应用于绣花机驱动的皮带张紧结构，其特征在于：所述下张紧片(7)的一侧壁为斜面，且倾斜角度与所述顶紧斜槽(11)的斜面角度一致。

6.如权利要求1所述的应用于绣花机驱动的皮带张紧结构，其特征在于：所述调节块(6)上开设有避让孔(13)。

技术总结
本技术公开了一种应用于绣花机驱动的皮带张紧结构，包括张紧固定座与皮带轮座，皮带轮座上转动连接有带轮，皮带轮座上开设有卡接槽，张紧固定座与卡接槽活动卡接，张紧固定座上安装有上张紧片，通过反转锁紧螺丝，接着通过拧动调节螺丝，带动皮带轮座反向移动，使得皮带轮座上的带轮能够带动皮带张紧，接着正转锁紧螺丝，使得下张紧片能够与上张紧片底部的顶紧斜槽贴紧，使得将下张紧片与上张紧片之间相固定，同时锁紧螺丝的端部压紧调节块，使得下张紧片与调节块相固定，从而使得上张紧片与皮带轮座相固定，进而将皮带轮座进一步固定，该张紧方式能够在调节皮带轮座的位置后，能够方便快捷的对皮带轮座的位置进行固定，从而完成皮带的张紧。

技术研发人员：杨建森
受保护的技术使用者：浙江镭牌缝制设备有限公司
技术研发日：20240103
技术公布日：2024/9/5
