一种服装立体缝制设备的制作方法

本技术涉及校服立体缝制，尤其涉及一种服装立体缝制设备。

背景技术：

1、服装立体缝制设备是一种先进的缝纫设备，用于制作校服等服装。这种设备采用立体缝制技术，能够缝制出更加立体、美观的校服，提高校服的质量和穿着舒适度。相比于传统的平面缝制技术，立体缝制技术更加符合人体工学，能够更好地展现学生的身材和气质；目前市场上多用的服装立体缝制设备多为立体缝制件和缝制台组成，而立体缝制件与缝制台的连接就会通过螺丝进行固定，这样一是拆装不方便，二是螺丝频繁拆装也会导致滑丝；还有就是缝制台的长度一定，若是校服尺码过大就会导致不够放置，且尺码较小利用过长缝制台的话也会导致操作不便，为此，我们提供一种服装立体缝制设备。

技术实现思路

1、为了解决上述问题，本实用新型提出一种服装立体缝制设备，以更加确切地解决了上述背景技术中所提出的问题。

2、本实用新型通过以下技术方案实现的：

3、实用新型提出一种服装立体缝制设备，包括缝制台和立体缝制件，所述立体缝制件设置在缝制台的上方，其特征在于，所述立体缝制件的下端固定安装有放置板，所述缝制台的上端表面开设有放置槽，所述缝制台和放置板之间通过拆装结构连接；

4、拆装结构包括开设在放置板的侧边的限位插槽、开设在缝制台的下端表面的滑动凹槽、开设在缝制台上的条形安置槽、移动套块、搭接滑板和限位插块，条形安置槽设置在滑动凹槽两侧，所述移动套块滑动设置在条形安置槽内，所述搭接滑板固定连接在两块移动套块之间，且滑动设置在滑动凹槽内，所述限位插块固定连接在搭接滑板的表面。

5、进一步地，所述限位插块的端部用于贯穿滑动凹槽的端壁并插设在限位插槽的内壁，且限位插槽的开设尺寸与限位插块的设计尺寸相互适配。

6、进一步地，所述缝制台下方于所述放置槽一侧设置有隔板，所述隔板将所述滑动凹槽与所述放置槽隔开，所述限位插块贯穿所述隔板设置。

7、进一步地，所述拆装结构还包括固定杆、弹簧和拔动杆，所述固定杆固定连接在条形安置槽的两端壁之间，所述弹簧套设在固定杆的外围，所述移动套块套接在固定杆的外围，所述拔动杆插设在滑动凹槽的端壁，且一端与搭接滑板的表面固定连接。

8、进一步地，所述固定杆贯穿移动套块设置，移动套块沿固定杆方向来回滑动设置。

9、进一步地，所述缝制台的侧边开设有条形滑槽，所述条形滑槽的内壁滑动连接有滑动柱，所述滑动柱通过转轴转动连接有连接片，两块所述连接片之间固定连接有加设板，所述加设板的端部固定连接有插接杆，所述缝制台的端部开设有插接孔。

10、进一步地，所述插接杆插设在插接孔的内壁，且插接孔的开设内直径与插接杆的设计外直径相互适配。

11、进一步地，所述放置板放置在放置槽的内壁，且放置槽的开设大小与放置板的设计大小相互适配。

12、进一步地，所述放置槽远离所述滑动凹槽的一侧槽壁为斜面部设置；所述放置板远离所述滑动凹槽的一侧槽壁为斜面板部设置，所述斜面部与所述斜面板部匹配设置。

13、进一步地，所述弹簧的一端固定连接在条形安置槽的端壁，所述弹簧的另一端固定连接在移动套块的一端表面。

14、本实用新型的有益效果：

15、本实用新型通过设置用于立体缝制件与缝制台的快速拆装结构，让立体缝制件在运输或是存放的时候能够通过拔动拔动杆，从而让限位插块从限位插槽中拔出，进而完成放置板脱离放置槽便可达到拆离，这样一是提高了拆装的效率，二是避免了螺丝固定带来滑丝等问题。

16、本实用新型通过设置加设板，然后配合上条形滑槽、滑动柱和连接片，让其可以进行翻转并移动与缝制台的端部对接，最后配合上插接杆和插接孔，让其拼接后能够得到限位，避免继续翻转，达到增加或是减少缝制台长度的目的。

技术特征：

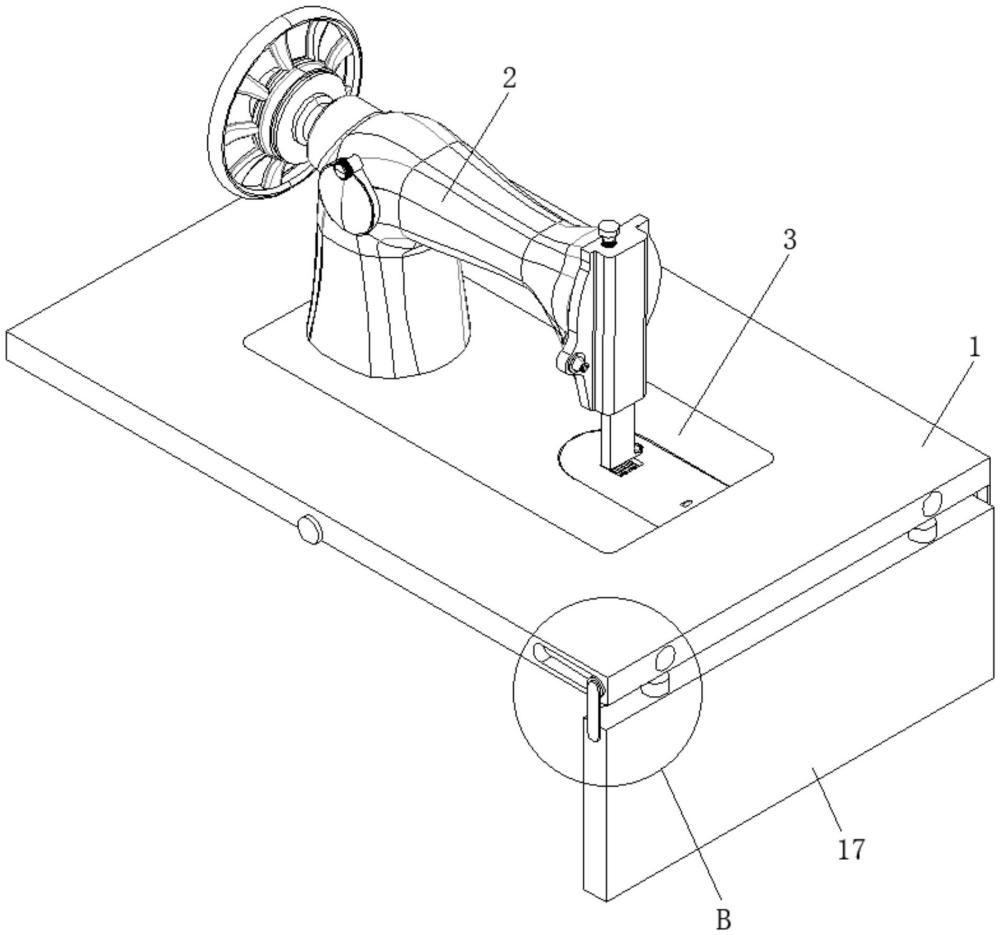

1.一种服装立体缝制设备，包括缝制台(1)和立体缝制件(2)，所述立体缝制件(2)设置在缝制台(1)的上方，其特征在于，所述立体缝制件(2)的下端固定安装有放置板(3)，所述缝制台(1)的上端表面开设有放置槽(4)，所述缝制台(1)和放置板(3)之间通过拆装结构连接；

2.根据权利要求1所述的一种服装立体缝制设备，其特征在于，所述限位插块(12)的端部用于贯穿滑动凹槽(6)的端壁并插设在限位插槽(5)的内壁，且限位插槽(5)的开设尺寸与限位插块(12)的设计尺寸相互适配。

3.根据权利要求1或2所述的一种服装立体缝制设备，其特征在于，所述缝制台(1)下方于所述放置槽(4)一侧设置有隔板(20)，所述隔板(20)将所述滑动凹槽(6)与所述放置槽(4)隔开，所述限位插块(12)贯穿所述隔板(20)设置。

4.根据权利要求1所述的一种服装立体缝制设备，其特征在于，所述拆装结构还包括固定杆(8)、弹簧(9)和拔动杆(13)，所述固定杆(8)固定连接在条形安置槽(7)的两端壁之间，所述弹簧(9)套设在固定杆(8)的外围，所述移动套块(10)套接在固定杆(8)的外围，所述拔动杆(13)插设在滑动凹槽(6)的端壁，且一端与搭接滑板(11)的表面固定连接。

5.根据权利要求4所述的一种服装立体缝制设备，其特征在于，所述固定杆(8)贯穿移动套块(10)设置，移动套块(10)沿固定杆(8)方向来回滑动设置。

6.根据权利要求1所述的一种服装立体缝制设备，其特征在于，所述缝制台(1)的侧边开设有条形滑槽(14)，所述条形滑槽(14)的内壁滑动连接有滑动柱(15)，所述滑动柱(15)通过转轴转动连接有连接片(16)，两块所述连接片(16)之间固定连接有加设板(17)，所述加设板(17)的端部固定连接有插接杆(18)，所述缝制台(1)的端部开设有插接孔(19)。

7.根据权利要求6所述的一种服装立体缝制设备，其特征在于，所述插接杆(18)插设在插接孔(19)的内壁，且插接孔(19)的开设内直径与插接杆(18)的设计外直径相互适配。

8.根据权利要求1所述的一种服装立体缝制设备，其特征在于，所述放置板(3)放置在放置槽(4)的内壁，且放置槽(4)的开设大小与放置板(3)的设计大小相互适配。

9.根据权利要求2所述的一种服装立体缝制设备，其特征在于，所述放置槽(4)远离所述滑动凹槽(6)的一侧槽壁为斜面部设置；所述放置板(3)远离所述滑动凹槽(6)的一侧槽壁为斜面板部设置，所述斜面部与所述斜面板部匹配设置。

10.根据权利要求4所述的一种服装立体缝制设备，其特征在于，所述弹簧(9)的一端固定连接在条形安置槽(7)的端壁，所述弹簧(9)的另一端固定连接在移动套块(10)的一端表面。

技术总结
本技术属于校服立体缝制技术领域，尤其为一种服装立体缝制设备，包括缝制台和立体缝制件，所述立体缝制件设置在缝制台的上方，所述立体缝制件的下端固定安装有放置板，所述缝制台的上端表面开设有放置槽，所述缝制台和放置板之间连接有拆装结构；拆装结构包括限位插槽、滑动凹槽、条形安置槽、移动套块、搭接滑板和限位插块，所述限位插槽开设在放置板的侧边，本技术通过设置用于立体缝制件与缝制台的快速拆装结构，让立体缝制件在运输或是存放的时候能够通过拔动拔动杆，从而让限位插块从限位插槽中拔出，进而完成放置板脱离放置槽便可达到拆离，这样一是提高了拆装的效率，二是避免了螺丝固定带来滑丝等问题。

技术研发人员：胡胜
受保护的技术使用者：浙江盛凌服饰有限公司
技术研发日：20240123
技术公布日：2025/1/28
