一种拼缝机导布器的制作方法

本技术涉及拼缝机设备领域，尤其涉及一种拼缝机导布器。

背景技术：

1、拼缝机通常指的是用于加工接缝与普通装饰缝的设备，其主要适合于针织、梭织等多种面料，且拼缝机的可适用加工材料从薄料到中厚料均可。

2、而不同厚薄的布料在加工时，需要将拼缝机中导布器位置的推针进行相应的更换，才可使得推针对不同厚薄的布料进行稳定的导向，但是现有拼缝机中的推针在进行更换时，均需要将推针一侧的导轨进行拆卸，才可将推针进行拆卸、更换，随后在更换推针后，还需要再次固定导轨才可正常使用拼缝机，因此推针的更换过程极为繁琐。

技术实现思路

1、本实用新型的目的在于提供一种增加推针更换的便捷性的拼缝机导布器。

2、为解决上述技术问题，本实用新型提供了一种拼缝机导布器，包括壳体、设于壳体两侧的导轨，相邻两导轨之间形成推针轨道，推针移动安装于推针轨道中，且推针轨道一端具有缺口，以使推针移动至缺口处时，推针可从推针轨道中拆卸。

3、进一步的，导轨靠近推针轨道的一侧具有导轨槽，推针边侧与导轨槽呈移动配合。

4、进一步的，缺口的宽度大于等于推针的宽度。

5、进一步的，缺口边侧朝任一导轨的方向形成凹陷。

6、进一步的，壳体两侧具有限位槽，导轨远离推针轨道的一侧具有限位边，以使限位边卡接于限位槽中。

7、进一步的，壳体两侧设置有若干第一安装孔，导轨上开设有若干与第一安装孔对应的第二安装孔，以使导轨置于壳体上时，连接件穿设经过第二安装孔与第一安装孔。

8、本实用新型的有益效果在于，在需要对推针进行更换时，将推针沿推针轨道进行移动，使得推针移动至缺口处，并将推针由缺口处从推针轨道内取出，进而可便捷的对推针进行拆卸，随后将待更换的推针置于缺口处，并将推针沿推针轨道重新移动至使用位置，即可快速完成推针的更换过程，无需对轨道进行拆卸。

技术特征：

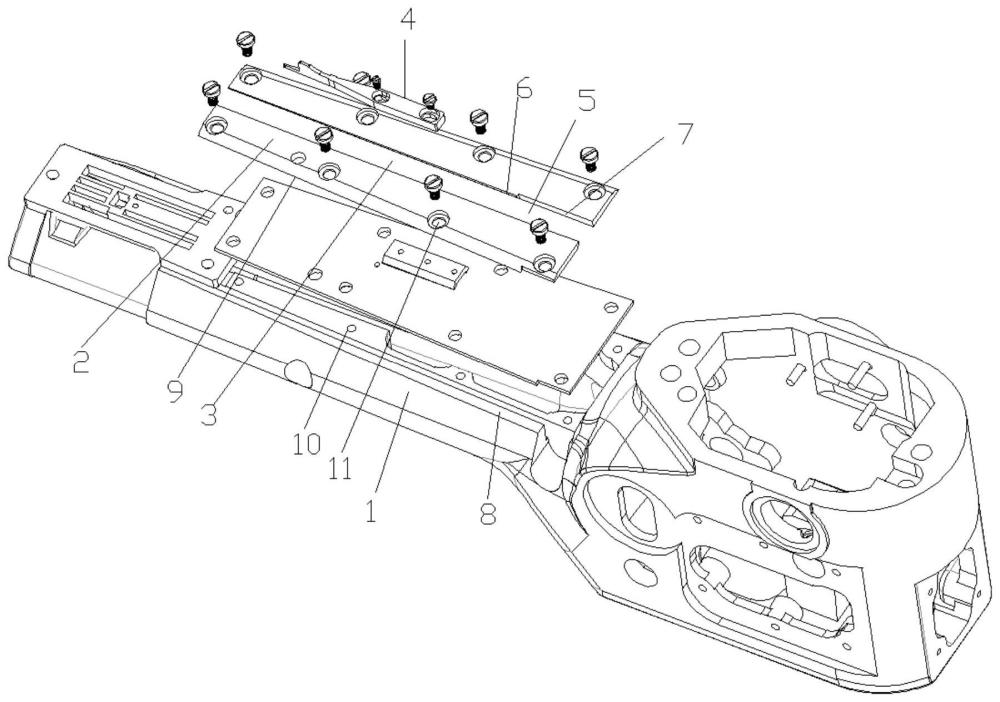

1.一种拼缝机导布器，其特征在于：包括壳体(1)、设于壳体(1)两侧的导轨(2)，相邻两导轨(2)之间形成推针轨道(3)，推针(4)移动安装于推针轨道(3)中，且推针轨道(3)一端具有缺口(5)，以使推针(4)移动至缺口(5)处时，推针(4)可从推针轨道(3)中拆卸。

2.根据权利要求1所述的拼缝机导布器，其特征在于：导轨(2)靠近推针轨道(3)的一侧具有导轨槽(6)，推针(4)边侧与导轨槽(6)呈移动配合。

3.根据权利要求1所述的拼缝机导布器，其特征在于：缺口(5)的宽度大于等于推针(4)的宽度。

4.根据权利要求1所述的拼缝机导布器，其特征在于：缺口(5)边侧朝任一导轨(2)的方向形成凹陷(7)。

5.根据权利要求1所述的拼缝机导布器，其特征在于：壳体(1)两侧具有限位槽(8)，导轨(2)远离推针轨道(3)的一侧具有限位边(9)，以使限位边(9)卡接于限位槽(8)中。

6.根据权利要求1所述的拼缝机导布器，其特征在于：壳体(1)两侧设置有若干第一安装孔(10)，导轨(2)上开设有若干与第一安装孔(10)对应的第二安装孔(11)，以使导轨(2)置于壳体(1)上时，连接件穿设经过第二安装孔(11)与第一安装孔(10)。

技术总结
本技术提供一种拼缝机导布器，其特征在于：包括壳体、设于壳体两侧的导轨，相邻两导轨之间形成推针轨道，推针移动安装于推针轨道中，且推针轨道一端具有缺口，以使推针移动至缺口处时，推针可从推针轨道中拆卸；本技术增加推针更换的便捷性。

技术研发人员：叶红军,徐军委
受保护的技术使用者：台州玖泷缝纫机有限公司
技术研发日：20240326
技术公布日：2024/11/11
