一种小型洗衣机的制作方法

本技术涉及家电，具体的说，涉及一种小型洗衣机。

背景技术：

1、小型折叠洗衣机便于携带，小巧易收纳，可用于单独洗涤家庭成员衣物，也适用于居住空间小的用户使用，也可在旅行中使用。

2、小型折叠洗衣机包括外桶和内桶，内桶可拆卸的设置在外桶内，洗涤衣物时将内桶取出，甩干衣物时将内桶安装至外桶内。但是现有的小型折叠洗衣机，内桶形状是不可改变的，外桶折叠后，内桶高于折叠后的外桶，需要将内桶取出另外储存，或者内桶部分外露的储存。这样收纳尺寸大，携带不方便，且内桶外露还易受到损伤。

3、有鉴于此，特提出本实用新型。

技术实现思路

1、本实用新型提供一种小型洗衣机。

2、本申请提供如下技术方案：

3、一种小型洗衣机，包括：

4、底桶；

5、外桶，所述外桶与所述底桶的外沿连接，所述外桶可选择地展开或收叠，所述外桶展开后与所述底桶限定出空腔，所述外桶折叠后围绕于所述底桶的外周；

6、转盘，所述转盘可转动的设置在所述外桶内部，所述转盘上设置限位凸起；

7、驱动机构，所述驱动机构设置于所述空腔内，所述驱动机构和所述转盘传动连接；

8、内桶，所述内桶可拆卸地连接于所述转盘，所述内桶的桶底具有凹槽，在所述内桶连接于所述转盘的状态下，所述限位凸起嵌入于所述凹槽内；

9、其中，所述内桶包括下桶和上桶；

10、所述下桶具有桶底；

11、所述上桶可滑动地套设于所述下桶；

12、所述内桶具有折叠状态和展开状态，在所述折叠状态下，所述上桶沿所述下桶滑动至靠近所述桶底的一侧，在所述展开状态下，所述上桶沿所述下桶滑动至远离所述桶底的一侧。

13、可选地，所述上桶的底部口的内壁边沿设置内凸缘；

14、所述下桶顶部设置有外凸缘；

15、所述上桶套设于所述外凸缘上，且所述内凸缘位于所述外凸缘靠近所述桶底的一侧；

16、在所述展开状态下，所述内凸缘抵顶于所述外凸缘上。

17、可选地，所述下桶的桶壁上设置卡凸；

18、在所述展开状态下，所述卡凸限位于所述上桶的下沿；

19、在所述折叠状态下，所述卡凸位于所述上桶的内侧。

20、可选地，所述内桶的桶底具有内凹形成的挡衣壳，所述挡衣壳朝向所述转盘的一侧形成有所述凹槽；

21、所述限位凸起嵌入于所述挡衣壳的凹槽内。

22、可选地，所述挡衣壳上设置定位轴，所述定位轴位于所述凹槽内；

23、所述限位凸起具有插孔；

24、所述定位轴插入于所述插孔。

25、可选地，所述内桶的桶底的中心设置内凸壳，所述内凸壳围合形成的腔体的内壁设置多组限位筋，每组限位筋形成有限位槽；

26、所述转盘的中心设置有中心体，所述中心体沿周向设置多个凸筋；

27、各凸筋分别嵌入于相应的限位槽内。

28、可选地，小型洗衣机包括水管；

29、所述外桶的桶底上设置有排水嘴；

30、所述底桶的桶底具有水管内凹腔，所述水管内凹腔延伸至所述底桶的桶底的边沿；

31、水管一端连接于所述排水嘴，所述水管延伸经过所述水管内凹腔。

32、可选地，所述底桶的桶底上设置盘线槽，所述盘线槽连通所述水管内凹腔；

33、所述水管能容纳于所述盘线槽内。

34、可选地，所述盘线槽内壁设置卡爪；

35、在所述水管嵌入于所述盘线槽内的状态下，所述卡爪卡接于所述水管。

36、通过采用上述技术方案，使得本实用新型具有以下有益效果：

37、本申请提供的小型洗衣机的内桶为可折叠的，当在需要收纳洗衣机时，可将外桶和内桶均进行折叠，折叠完成后内桶仍可完全位于外桶内，使洗衣机折叠后尺寸更小，外出携带或储存时无需取出内桶，使小型洗衣机的收纳和携带均更加便捷，并且在携带和储存过程中外桶对内桶形成保护，使内桶不易受压损伤。

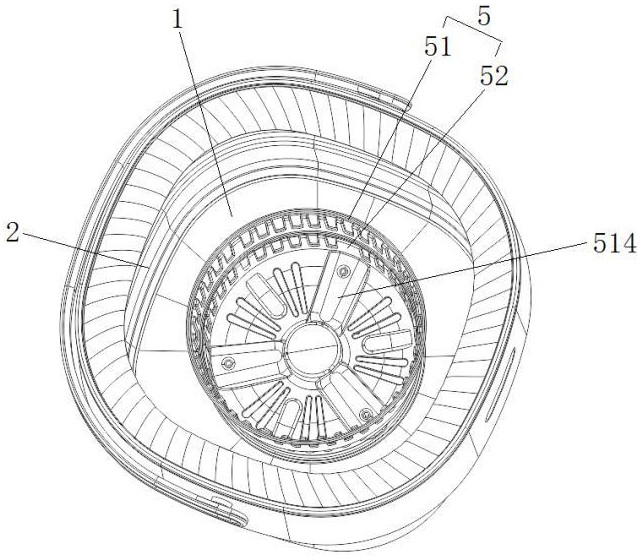

38、下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

技术特征：

1.一种小型洗衣机，其特征在于，包括：

2.根据权利要求1所述的小型洗衣机，其特征在于，所述上桶的底部口的内壁边沿设置内凸缘；

3.根据权利要求2所述的小型洗衣机，其特征在于，所述下桶的桶壁上设置卡凸；

4.根据权利要求1所述的小型洗衣机，其特征在于，所述内桶的桶底具有内凹形成的挡衣壳，所述挡衣壳朝向所述转盘的一侧形成有所述凹槽；

5.根据权利要求4所述的小型洗衣机，其特征在于，所述挡衣壳上设置定位轴，所述定位轴位于所述凹槽内；

6.根据权利要求5所述的小型洗衣机，其特征在于，所述内桶的桶底的中心设置内凸壳，所述内凸壳围合形成的腔体的内壁设置多组限位筋，每组限位筋形成有限位槽；

7.根据权利要求6所述的小型洗衣机，其特征在于，包括水管；

8.根据权利要求7所述的小型洗衣机，其特征在于，所述底桶的桶底上设置盘线槽，所述盘线槽连通所述水管内凹腔；

9.根据权利要求8所述的小型洗衣机，其特征在于，所述盘线槽内壁设置卡爪；

技术总结
本技术公开一种小型洗衣机，包括底桶、外桶、转盘、驱动机构和内桶。外桶与底桶的外沿连接，外桶可选择地展开或收叠，外桶展开后与底桶限定出空腔，外桶折叠后围绕于底桶的外周。转盘可转动的设置在外桶内部，转盘上设置限位凸起，驱动机构和转盘传动连接。内桶可拆卸地连接于转盘，桶底有凹槽，限位凸起嵌入于凹槽内。内桶包括下桶和上桶，下桶具有桶底，上桶可滑动地套设于下桶。内桶具有折叠状态和展开状态，在折叠状态下，上桶沿下桶滑动至靠近桶底的一侧，在展开状态下，上桶沿下桶滑动至远离桶底的一侧。本申请提供的小型洗衣机的内桶为可折叠的，使洗衣机折叠后尺寸更小，外出携带或储存时无需取出内桶，使收纳和携带均更加便捷。

技术研发人员：王友生
受保护的技术使用者：广东创意双星科技股份有限公司
技术研发日：20241108
技术公布日：2024/12/10
