一种伸缩式公厕的制作方法

本发明涉及共用厕所技术领域，尤其是一种伸缩式公厕。

背景技术：

现有的公共厕所一般都是采用建筑体，但是在一些零时场所，很多采用简易式房屋作为公厕。但是其也要占用较多的地方，尤其是在公厕不常使用的情况下，造成占地面积浪费大。

技术实现要素：

本发明的目的是为了解决上述技术的不足而提供一种占地面积小，使用灵活的伸缩式公厕。

为了达到上述目的，本发明所设计的一种伸缩式公厕，它包括底面、墙壁及屋顶，所述的底面在左右方向分为固定板及设置在固定板两侧的折叠板，左右两侧的墙壁分别设置在两侧折叠板的边缘，且折叠板的侧边与左右两侧的墙壁之间转动连接，前后两侧的墙壁分别包括设置在固定板上的固定墙壁及设置在折叠板边缘的移动墙壁，所述的固定墙壁与移动墙壁之间通过滑轨连接，所述的屋顶包括左右两部分，左右两部分的顶端通过销轴转动连接，左右两部分分别与左右两侧的墙壁之间通过销轴连接；所述底面的固定板上设置有坐便器；在底面的固定板的表面设置有电动机和齿轮箱，在齿轮箱上设置有向左右两侧延伸的丝杆，在每个折叠板的外侧分别设置有一个螺母，螺母与同侧的丝杆配合，丝杆转动带动螺母向内移动，实现折叠板折叠及与折叠板连接的移动墙壁向内移动。

所述的折叠板包括两部分，两部分之间通过销轴连接，且两部分的宽度一致，两部分分别与左右两侧的墙壁及固定板之间通过销轴连接。

本发明所得到的一种伸缩式公厕，其在不使用时可将两侧收缩，从而极大的减少其闲置时的占地面积，其占地面积只需三分之一左右；而且在使用时可将其展开，不影响内部使用空间。同时移动、运输更加方便。

附图说明

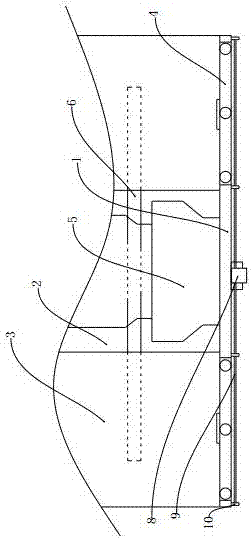

图1为本发明的结构主视图；

图2为本发明的局部放大示意图；

图3为本发明的俯视图。

具体实施方式

下面通过实施例结合附图对本发明作进一步的描述。

实施例1：

如图1、图2、图3所示，本实施例描述的一种伸缩式公厕，它包括底面、墙壁及屋顶7，所述的底面在左右方向分为固定板1及设置在固定板1两侧的折叠板4，左右两侧的墙壁分别设置在两侧折叠板4的边缘，且折叠板4的侧边与左右两侧的墙壁之间转动连接，前后两侧的墙壁分别包括设置在固定板1上的固定墙壁2及设置在折叠板4边缘的移动墙壁3，所述的固定墙壁2与移动墙壁3之间通过滑轨6连接，所述的屋顶7包括左右两部分，左右两部分的顶端通过销轴转动连接，左右两部分分别与左右两侧的墙壁之间通过销轴连接；所述底面的固定板1上设置有坐便器5；在底面的固定板1的表面设置有电动机和齿轮箱8，在齿轮箱8上设置有向左右两侧延伸的丝杆9，在每个折叠板4的外侧分别设置有一个螺母10，螺母10与同侧的丝杆9配合，丝杆9转动带动螺母10向内移动，实现折叠板4折叠及与折叠板4连接的移动墙壁3向内移动。

所述的折叠板4包括两部分，两部分之间通过销轴连接，且两部分的宽度一致，两部分分别与左右两侧的墙壁及固定板1之间通过销轴连接。

技术特征：

技术总结
本发明涉及共用厕所技术领域，尤其是一种伸缩式公厕，它包括底面、墙壁及屋顶，所述的底面在左右方向分为固定板及设置在固定板两侧的折叠板，左右两侧的墙壁分别设置在两侧折叠板的边缘，且折叠板的侧边与左右两侧的墙壁之间转动连接，前后两侧的墙壁分别包括设置在固定板上的固定墙壁及设置在折叠板边缘的移动墙壁，所述的固定墙壁与移动墙壁之间通过滑轨连接，所述底面的固定板上设置有坐便器。本发明所得到的一种伸缩式公厕，其在不使用时可将两侧收缩，从而极大的减少其闲置时的占地面积，其占地面积只需三分之一左右；而且在使用时可将其展开，不影响内部使用空间。同时移动、运输更加方便。

技术研发人员：戚云玉
受保护的技术使用者：戚云玉
技术研发日：2017.05.27
技术公布日：2017.09.01
