一种适用于城市绿色建筑的隔板的制作方法

本发明涉及一种隔板，特别涉及一种适用于城市绿色建筑的隔板。

背景技术：

绿色建筑是指在建筑的全寿命周期内，最大限度节约资源，节能、节地、节水、节材、保护环境和减少污染，提供健康适用、高效使用，与自然和谐共生的建筑。各国也竞相推出"绿色建筑"来保护地球；隔板，英文原名是bulkhead，其实就人物性格来说，翻译成"楞头青"之类的名字更合适，但大家习惯上还是称他为"隔板"。在2008年的动画中，隔板是一个力大无穷但头脑简单的家伙，虽然经常能凭蛮力解决掉棘手的敌人，但很多时候因为他的笨拙本身也是个大麻烦，不过这也正是隔板讨人喜爱的原因之一。

现有的城市建设中，往往会在建筑物的周围会产生大量的灰尘，虽然隔板隔开，但现有的隔板隔开建筑局域，但风吹过，灰尘还是随风飘起，没有合理将其收集起来。

技术实现要素：

本发明提供一种适用于城市绿色建筑的隔板,通过设置有隔板，解决了往往会在建筑物的周围会产生大量的灰尘，虽然隔板隔开，但现有的隔板隔开建筑局域，但风吹过，灰尘还是随风飘起，没有合理将其收集起来的问题。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种适用于城市绿色建筑的隔板，包括隔板本体，所述隔板本体的底部设置有底座，所述隔板本体是由防护板、吸尘层和落尘层从外到内依次组成，所述隔板本体的一侧设置有落尘孔，所述吸尘层通过输尘管与储尘箱连通，所述输尘管上设置有输尘电机，所述储尘箱设置于底座的顶部，所述储尘箱的一侧设置有蓄电池，所述隔板本体的顶部设置有遮阳板，所述遮阳板是由太阳能电池板和底板组成，所述太阳能电池板的底部设置有底板。

作为本发明的一种优选技术方案，所述遮阳板的顶端设置有无线通信装置，所述蓄电池分别与太阳能电池板、输尘电机和无线通信装置电性连接，所述无线通信装置与远程控制端。

作为本发明的一种优选技术方案，所述遮阳板的截面为圆弧形。

作为本发明的一种优选技术方案，所述储尘箱通过铰链与柜门连接。

本发明所达到的有益效果是：本发明通过设置有储尘箱，能够将过多的灰尘收集在箱体内，防止了灰尘随处飘荡，防止污染城市坏境，使用太阳能能源，实现了节能绿化，整个装置结构简单，设计合理，使用性广。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明整体主视示意图；

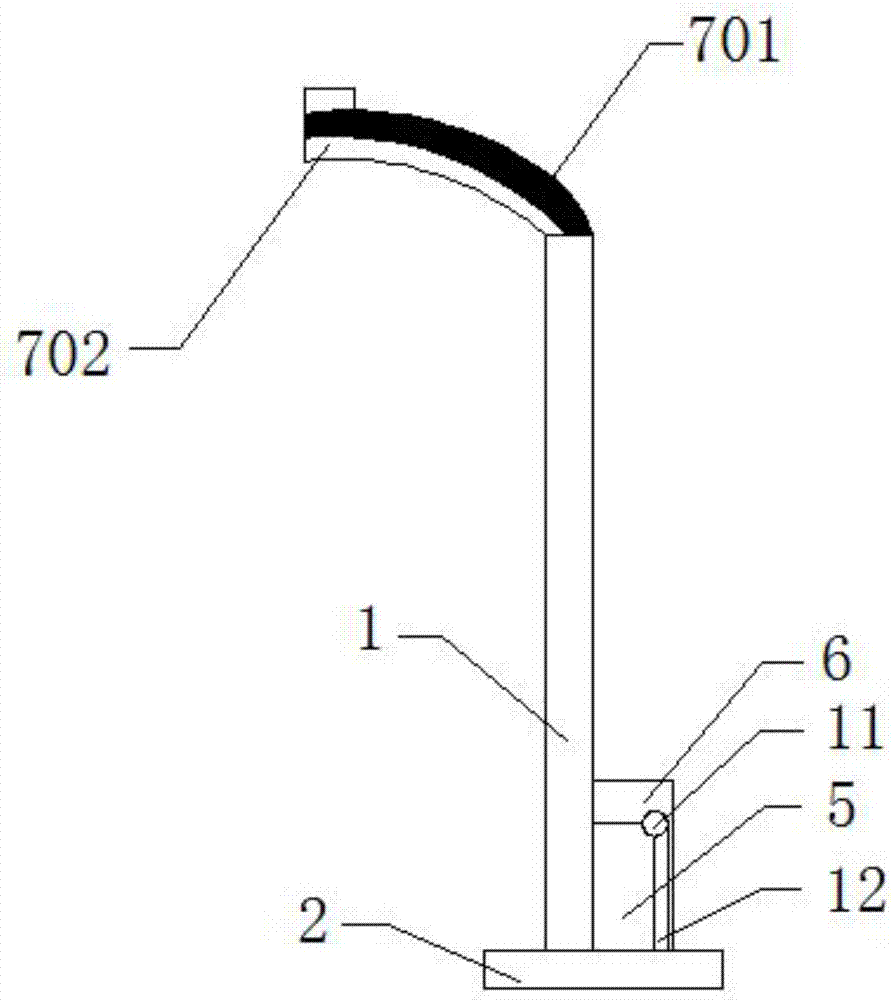

图2是本发明整体侧视示意图；

图3是本发明局部结构示意图；

图4是本发明模块图；

图中：1、隔板本体；101、防护板；102、吸尘层；103、落尘层；2、底座；3、落尘孔；4、输尘管；5、储尘箱；6、蓄电池；7、遮阳板；701、太阳能电池板；702、底板；8、无线通信装置；9、输尘电机；10、远程控制端；11、铰链；12、柜门。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例1

如图1-4所示，本发明提供一种适用于城市绿色建筑的隔板，包括隔板本体1，隔板本体1的底部设置有底座2，隔板本体1是由防护板101、吸尘层102和落尘层103从外到内依次组成，隔板本体1的一侧设置有落尘孔3，吸尘层102通过输尘管4与储尘箱5连通，输尘管4上设置有输尘电机10，储尘箱5设置于底座2的顶部，储尘箱5的一侧设置有蓄电池6，隔板本体1的顶部设置有遮阳板7，遮阳板7是由太阳能电池板701和底板702组成，太阳能电池板701的底部设置有底板702。

遮阳板7的顶端设置有无线通信装置8，蓄电池6分别与太阳能电池板701、输尘电机9和无线通信装置8电性连接，无线通信装置8与远程控制端10，便于进行远程控制，实现无线遥控开启。

遮阳板7的截面为圆弧形，便于收集灰尘。

储尘箱5通过铰链11与柜门12连接，便于将灰尘从箱体内清除。

具体的，灰尘是从落尘孔3进入吸尘层102，在通过输尘电机10，将灰尘输尘管4收集在储尘箱5内，便于进行收集，通过进行太阳能发电，进行对输尘电机10持续供能，节约能源，实现绿色环保。

本发明提供一种适用于城市绿色建筑的隔板，通过设置有储尘箱5，能够将过多的灰尘收集在箱体内，防止了灰尘随处飘荡，防止污染城市坏境，使用太阳能能源，实现了节能绿化，整个装置结构简单，设计合理，使用性广。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开一种适用于城市绿色建筑的隔板，包括隔板本体，隔板本体的底部设置有底座，隔板本体是由防护板、吸尘层和落尘层从外到内依次组成，隔板本体的一侧设置有落尘孔，吸尘层通过输尘管与储尘箱连通，输尘管上设置有输尘电机，储尘箱设置于底座的顶部，储尘箱的一侧设置有蓄电池，隔板本体的顶部设置有遮阳板，遮阳板是由太阳能电池板和底板组成，太阳能电池板的底部设置有底板，遮阳板的顶端设置有无线通信装置，蓄电池分别与太阳能电池板、输尘电机和无线通信装置电性连接，无线通信装置与远程控制端。能够将过多的灰尘收集在箱体内，防止了灰尘随处飘荡，防止污染城市坏境，使用太阳能能源，实现了节能绿化。

技术研发人员：郭磊
受保护的技术使用者：郭磊
技术研发日：2017.07.12
技术公布日：2017.10.20
