一种可调节型不锈钢护栏紧固件的制作方法

本实用新型涉及不锈钢护栏安装技术领域，尤其涉及一种可调节型不锈钢护栏紧固件。

背景技术：

不锈钢护栏结构件是用来安装护栏的重要结构组件，它能够将不同的护栏安装连接起来，为其提供可靠的安装紧固作用。一般的护栏结构件在进行安装使用时仅能配合一种或两种规格的安装护栏进行使用，在使用时的灵活性比较单一，导致安装不同的护栏时需要多种不同的配件。对于立柱式的护栏安装时，在进行拼接过程中由于纵向的作用力比较大，因此在进行紧固时对于安装作用力的要求也更高，传统的连接紧固组件无法满足安装时的使用需求。

技术实现要素：

本实用新型的目的是提供一种可调节型不锈钢护栏紧固件，它能够对立杆式护栏结构进行拼接时安装连接起来，能够使相互配合的两个护栏结构之间的连接牢固性更可靠，连接位置的作用力更强，它在进行安装使用时根据安装位置的尺寸不同能够在进行安装时选择不同的紧固位置进行锁紧操作，在使用时能够满足多种规模的护栏结构进行连接使用，在使用时的灵活性更强，使用范围更广，它在进行装配时内部通过中心装配定位连接槽，使装配连接的稳定性更可靠，在使用过程中能够有效减少旋转方向的作用力，使整体的紧固的装配的安全性更高。

本实用新型的技术方案如下：

一种可调节型不锈钢护栏紧固件，其特征在于：包括主体稳定防护连接柱，所述主体稳定防护连接柱的左侧位置的尺寸小于右侧位置的尺寸，所述主体稳定防护连接柱外侧面的上下两侧靠后方的位置设有一体成型的圆弧形加固稳定连接圆弧柱，所述加固稳定连接圆弧柱左右方向的长度与所述主体稳定防护连接柱左右方向的长度相同，所述主体稳定防护连接柱的右侧端面上设有一个圆柱形中心装配紧固连接孔，所述中心装配紧固连接孔的深度大于所述主体稳定防护连接柱左右方向长度的一半，所述中心装配紧固连接孔的侧圆柱面前侧位置设有一个长方形中心装配定位连接槽，所述中心装配定位连接槽将所述主体稳定防护连接柱的左侧端面完全贯穿，所述中心装配紧固连接孔的左侧端面中心位置设有一个圆柱形主体装配定位稳定连接孔，所述主体稳定防护连接柱的正面设有贯穿零件后侧位置的主体安装紧固调节锁紧孔，所述主体安装紧固调节锁紧孔为左右方向均匀分布。

进一步的，所述主体安装紧固调节锁紧孔为长方形槽口形状。

进一步的，所述中心装配紧固连接孔的深度大于所述主体稳定防护连接柱左右方向长度的五分之四。

进一步的，所述主体安装紧固调节锁紧孔上下方向的宽度大于所述中心装配定位连接槽上下方向的宽度。

本实用新型的有益效果：

本实用新型能够对立杆式护栏结构进行拼接时安装连接起来，能够使相互配合的两个护栏结构之间的连接牢固性更可靠，连接位置的作用力更强，它在进行安装使用时根据安装位置的尺寸不同能够在进行安装时选择不同的紧固位置进行锁紧操作，在使用时能够满足多种规模的护栏结构进行连接使用，在使用时的灵活性更强，使用范围更广，它在进行装配时内部通过中心装配定位连接槽，使装配连接的稳定性更可靠，在使用过程中能够有效减少旋转方向的作用力，使整体的紧固的装配的安全性更高。

附图说明

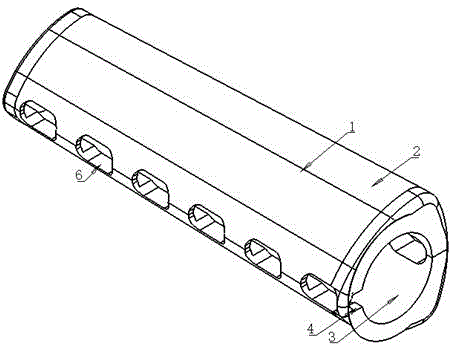

图1为本实用新型的立体结构示意图；

图2为本实用新型的正面示意图；

图3为本实用新型的左侧示意图；

图4为本实用新型的右侧示意图；

图5为本实用新型的俯视示意图；

图6为本实用新型的仰视示意图；

图中：1、主体稳定防护连接柱，2、加固稳定连接圆弧柱，3、中心装配紧固连接孔，4、中心装配定位连接槽，5、主体装配定位稳定连接孔，6、主体安装紧固调节锁紧孔。

具体实施方式

如图1至图6所示，一种可调节型不锈钢护栏紧固件，它能够对立杆式护栏结构进行拼接时安装连接起来，能够使相互配合的两个护栏结构之间的连接牢固性更可靠，连接位置的作用力更强，它在进行安装使用时根据安装位置的尺寸不同能够在进行安装时选择不同的紧固位置进行锁紧操作，在使用时能够满足多种规模的护栏结构进行连接使用，在使用时的灵活性更强，使用范围更广，它在进行装配时内部通过中心装配定位连接槽，使装配连接的稳定性更可靠，在使用过程中能够有效减少旋转方向的作用力，使整体的紧固的装配的安全性更高。它包括主体稳定防护连接柱1，所述主体稳定防护连接柱1的左侧位置的尺寸小于右侧位置的尺寸，使它在进行使用时能够与护栏之间更紧密的配合在一起，在进行安装时上端位置更容易进行手持操作，使安装时的操作更加方便。所述主体稳定防护连接柱1外侧面的上下两侧靠后方的位置设有一体成型的圆弧形加固稳定连接圆弧柱2，能够对本零件整体的结构强度提供更可靠的保障，确保本护栏紧固件在使用过程中的结构强度更好，在使用过程中的使用寿命更长。所述加固稳定连接圆弧柱2左右方向的长度与所述主体稳定防护连接柱1左右方向的长度相同，所述主体稳定防护连接柱1的右侧端面上设有一个圆柱形中心装配紧固连接孔3，护栏装配位置与此位置配合在一起。所述中心装配紧固连接孔3的深度大于所述主体稳定防护连接柱1左右方向长度的一半，确保配合位置的结构连接强度更好。所述中心装配紧固连接孔3的侧圆柱面前侧位置设有一个长方形中心装配定位连接槽4，能够使护栏与本紧固件配合时的连接稳定性更好，在进行装配时的更方便，并且在装配后能够使整体的连接牢固性更加可靠。所述中心装配定位连接槽4将所述主体稳定防护连接柱1的左侧端面完全贯穿，所述中心装配紧固连接孔3的左侧端面中心位置设有一个圆柱形主体装配定位稳定连接孔5，所述主体稳定防护连接柱1的正面设有贯穿零件后侧位置的主体安装紧固调节锁紧孔6，所述主体安装紧固调节锁紧孔6为左右方向均匀分布，在使用时通过此位置能够对内部的护栏装配结构进行锁紧操作，在锁紧时可以根据需要进行不同位置的锁紧选择，使本紧固件在使用时能够满足多种规格的护栏结构进行使用，在使用时的应用范围更广。

作为优选，所述主体安装紧固调节锁紧孔6为长方形槽口形状，在进行锁紧操作时的空间更大，可以根据需要进行一定范围的锁紧移动，使锁紧时的操作更加方便。

作为优选，所述中心装配紧固连接孔3的深度大于所述主体稳定防护连接柱1左右方向长度的五分之四，使内部与护栏进行配合锁紧时的空间更大，能够满足更大范围的护栏装配需求，使本紧固件在使用过程中的应用范围更广。

作为优选，所述主体安装紧固调节锁紧孔6上下方向的宽度大于所述中心装配定位连接槽4上下方向的宽度，使它在进行锁紧操作时能够配合内部的定位槽位置的装配结构进行紧固，使内部装配位置的牢固性更好，能够为护栏连接位置提供更强的连接作用力。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以作出若干改进或替换，这些改进或替换也应视为本实用新型的保护范围。

技术特征：

1.一种可调节型不锈钢护栏紧固件，其特征在于：包括主体稳定防护连接柱(1)，所述主体稳定防护连接柱(1)的左侧位置的尺寸小于右侧位置的尺寸，所述主体稳定防护连接柱(1)外侧面的上下两侧靠后方的位置设有一体成型的圆弧形加固稳定连接圆弧柱(2)，所述加固稳定连接圆弧柱(2)左右方向的长度与所述主体稳定防护连接柱(1)左右方向的长度相同，所述主体稳定防护连接柱(1)的右侧端面上设有一个圆柱形中心装配紧固连接孔(3)，所述中心装配紧固连接孔(3)的深度大于所述主体稳定防护连接柱(1)左右方向长度的一半，所述中心装配紧固连接孔(3)的侧圆柱面前侧位置设有一个长方形中心装配定位连接槽(4)，所述中心装配定位连接槽(4)将所述主体稳定防护连接柱(1)的左侧端面完全贯穿，所述中心装配紧固连接孔(3)的左侧端面中心位置设有一个圆柱形主体装配定位稳定连接孔(5)，所述主体稳定防护连接柱(1)的正面设有贯穿零件后侧位置的主体安装紧固调节锁紧孔(6)，所述主体安装紧固调节锁紧孔(6)为左右方向均匀分布。

2.根据权利要求1所述的一种可调节型不锈钢护栏紧固件，其特征在于：所述主体安装紧固调节锁紧孔(6)为长方形槽口形状。

3.根据权利要求1所述的一种可调节型不锈钢护栏紧固件，其特征在于：所述中心装配紧固连接孔(3)的深度大于所述主体稳定防护连接柱(1)左右方向长度的五分之四。

4.根据权利要求1所述的一种可调节型不锈钢护栏紧固件，其特征在于：所述主体安装紧固调节锁紧孔(6)上下方向的宽度大于所述中心装配定位连接槽(4)上下方向的宽度。

技术总结
本实用新型涉及不锈钢护栏安装技术领域，尤其涉及一种可调节型不锈钢护栏紧固件。本实用新型采用的技术方案是：包括主体稳定防护连接柱，主体稳定防护连接柱的左侧位置的尺寸小于右侧位置的尺寸，主体稳定防护连接柱外侧面的上下两侧靠后方的位置设有一体成型的圆弧形加固稳定连接圆弧柱，所述加固稳定连接圆弧柱左右方向的长度与主体稳定防护连接柱左右方向的长度相同，所述主体稳定防护连接柱的右侧端面上设有一个圆柱形中心装配紧固连接孔。本实用新型的优点是：在进行安装使用时根据安装位置的尺寸不同能够在进行安装时选择不同的紧固位置进行锁紧操作，在使用时能够满足多种规模的护栏结构进行连接使用，在使用时的灵活性更强。

技术研发人员：朱晓龙
受保护的技术使用者：江苏奥力建筑五金有限公司
技术研发日：2019.08.21
技术公布日：2020.06.26
