一种用于3D打印混凝土预制构件的表面刮平系统的制作方法

本发明涉及建筑材料领域，具体涉及一种用于3d打印混凝土预制构件的表面刮平系统。

背景技术：

1、近年国家大力支持装配式建筑的发展，为预制构件提供了广阔的发展空间和市场。3d打印混凝土技术作为生产混凝土预制构件的一种方式，具有效率高、人工成本低等优点，是提高装配式建筑生产智能化的一个良好补充和发展趋势，然而3d打印混凝土技术直接打印出来的混凝土pc构件存在表面不平整、外观质量差的难题。

2、本申请人发现现有技术至少存在以下技术问题：

3、1、现有技术中3d打印设备喷嘴打印混凝土条带的过程中，喷嘴对混凝土条带施加向下的挤压力，导致混凝土条带向两侧外扩变粗，设计有明显的缺陷；

4、2、现有技术中，混凝土硬化后，呈现层层堆叠的形状，且层与层之间有明显的沟壑，不符合pc构件出厂平整度标准；外形平整度低。

技术实现思路

1、本发明的目的在于提供一种用于3d打印混凝土预制构件的表面刮平系统，以解决现有技术中的成品外形平整度低和设计有缺陷的技术问题。

2、为实现上述目的，本发明提供了一种用于d打印混凝土预制构件的表面刮平系统，包括刮平系统、打印系统和喷嘴，其特征在于，所述喷嘴安装在打印系统的末端，在喷嘴出安装有刮平系统；所述刮平系统用于对喷嘴上一层喷出的混凝土进行刮平处理。

3、进一步的，刮平系统为一竖直平面，刮平系统与打印系统上设置的喷嘴圆心轴线处于同一平面。

4、根据权利要求所述的一种用于3d打印混凝土预制构件的表面刮平系统，其特征在于，所述刮平系统上表面与喷嘴下表面齐平。

5、进一步的，刮平系统的安装位置，通过分析打印系统中设计的混凝土条带宽度进行确定。

6、进一步的，刮平系统接触面的宽度为混凝土条带厚度的倍，所述接触面为竖直平面。

7、进一步的，刮平系统始终处于喷嘴工作行进方向的前端。

8、基于上述技术方案，本发明可以产生如下有益效果：

9、（1）本发明提供的一种用于3d打印混凝土预制构件的表面刮平系统，该刮平系统具有聚拢混凝土条带的功能，进而提高3d打印精度，利于打印异形构件；

10、（2）本发明提供的一种用于3d打印混凝土预制构件的表面刮平系统，该刮平系统具有休整混凝土外形的功能，提高3d打印混凝土构件的表面平整度。

技术特征：

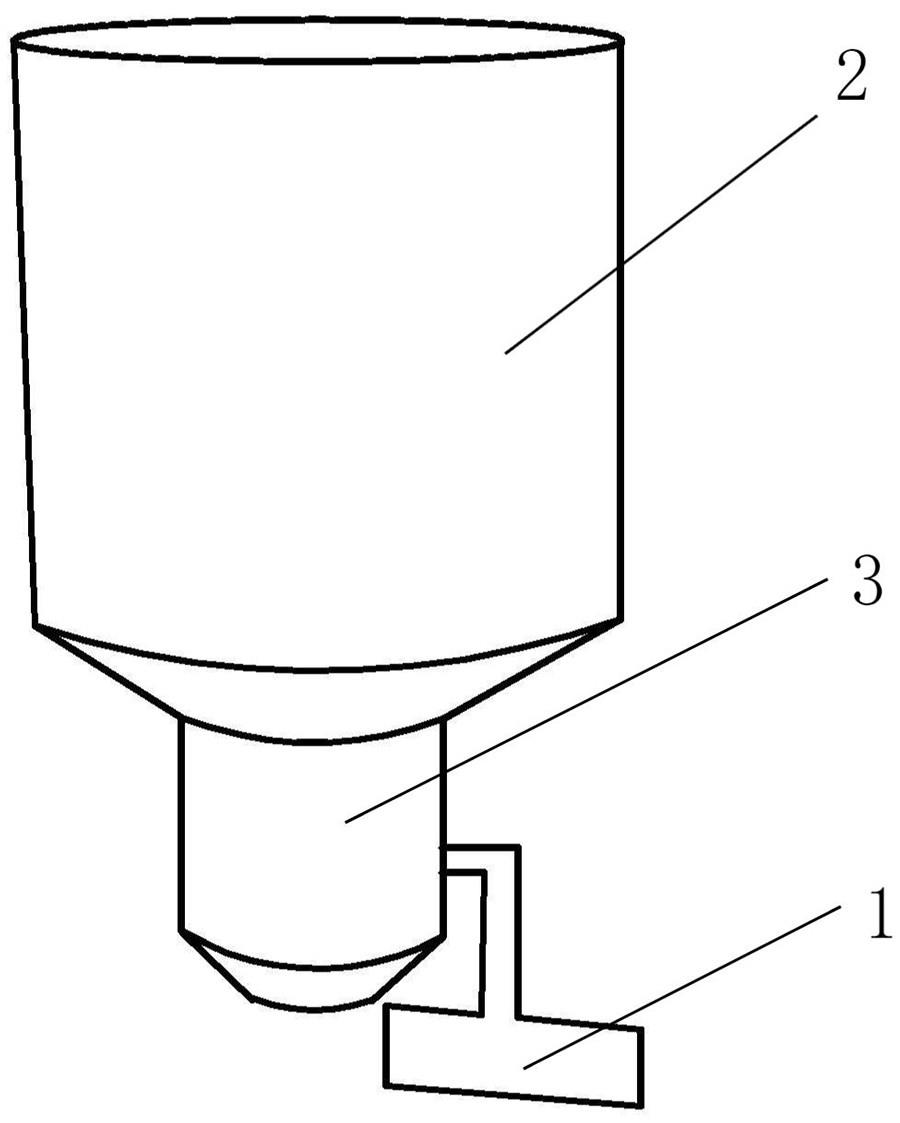

1.一种用于3d打印混凝土预制构件的表面刮平系统，包括刮平系统（1）、打印系统（2）和喷嘴（3），其特征在于，所述喷嘴（3）安装在打印系统（3）的末端，在喷嘴（3）出安装有刮平系统（1）；所述刮平系统（1）用于对喷嘴（3）上一层喷出的混凝土进行刮平处理。

2.根据权利要求1所述的一种用于3d打印混凝土预制构件的表面刮平系统，其特征在于，所述刮平系统（1）为一竖直平面，刮平系统（1）与打印系统（2）上设置的喷嘴（3）圆心轴线处于同一平面。

3.根据权利要求1所述的一种用于3d打印混凝土预制构件的表面刮平系统，其特征在于，所述刮平系统（1）上表面与喷嘴（3）下表面齐平。

4.根据权利要求1所述的一种用于3d打印混凝土预制构件的表面刮平系统，其特征在于，所述刮平系统（1）的安装位置，通过分析打印系统（2）中设计的混凝土条带宽度进行确定。

5.根据权利要求1所述的一种用于3d打印混凝土预制构件的表面刮平系统，其特征在于，所述刮平系统（1）接触面的宽度为混凝土条带厚度的2倍，所述接触面为竖直平面。

6.根据权利要求1所述的一种用于3d打印混凝土预制构件的表面刮平系统，其特征在于，所述刮平系统（1）始终处于喷嘴（3）工作行进方向的前端。

技术总结
本发明公开了一种用于3D打印混凝土预制构件的表面刮平系统，包括刮平系统、打印系统和喷嘴，其特征在于，所述喷嘴安装在打印系统的末端，在喷嘴出安装有刮平系统；所述刮平系统用于对喷嘴上一层喷出的混凝土进行刮平处理。本发明通过表面刮平系统解决了现有技术中的成品外形平整度低和设计有缺陷的技术问题。

技术研发人员：王奕杰,欧翔,吴捷,魏子易,王兴周,姚必成,王小慧,陈雅秋
受保护的技术使用者：华润水泥技术研发有限公司
