一种碳纤维加固型混凝土装配结构的制作方法

本发明涉及混凝土装配，具体为一种碳纤维加固型混凝土装配结构。

背景技术：

1、装配式混凝土结构是指预制混凝土构件，通过可靠的连接方式装配而成的结构，其中包括装配整体式混凝土结构、全装配混凝土结构等，在建筑工程中称装配式建筑；在结构工程中，简称装配式结构。构件的连接方法有连接部位后浇混凝土、螺栓或预制应力来连接等方式，钢筋连接可采用钢筋套筒灌浆连接、钢筋浆锚搭接连接、焊接、机械连接及预留孔洞搭接连接等方式。

2、对此，中国申请专利号：cn108301568a，公开了一种装配式混凝土构件的装配结构；套筒包括非灌浆连接段和灌浆连接段，钢骨架包括内倒刺、外倒刺，多根内倒刺围成的通道直径小于第二待连接钢筋的直径，外倒刺围成的轮廓直径大于灌浆连接段的内腔直径。对齐装置包括下承托和上承托；上承托和下承托均为电磁铁；上承托和下承托同磁极相对且串联在同一电路上。灌浆套筒各部件分别加工制作，再组装，批量生产，易于控制各部件质量；灌浆套筒与钢管过渡段的连接在工厂通过机械操作，易于控制螺纹连接质量，采用自锁式钢骨架，实现防拔的目的，提高抗震性。通过磁悬浮原理，实现上、下混凝土构件的钢筋快速精准对中，省时省力。通过串联的电路，可实现多组承托机构磁力相同，保证承托稳定。

3、对此，中国申请专利号：cn207432916u，公开了公开了一种碳纤维布加固的混凝土结构，包括混凝土层、第一碳纤维加固层和第二碳纤维加固层，所述第一碳纤维加固层和第二碳纤维加固层均固定粘合在混凝土层的内部，且第一碳纤维加固层位于第二碳纤维加固层的上方，所述第一碳纤维加固层的上方掺和有钢筋加固层，所述第一碳纤维加固层的外部安装有第一粘合树脂，所述第一粘合树脂的内部掺和有上网格和下网格，所述上网格和下网格之间固定放置有碳纤维束，所述钢筋加固层的上端两侧对称镶嵌有钢丝，所述钢筋加固层的内部对称放置有第二粘合树脂，所述第一碳纤维加固层和第二碳纤维加固层的构成和规格相同。本实用新型通过添加碳纤维束，大大增强了混凝土的强度，使得混凝土更加的坚固

4、现如今的混凝土装配件中为了提高混凝土的强度会在内部添加不同的构件，其中通过预埋钢件甚至是利用碳纤维进行加固，在外界环境的影响中，混凝土铸件会出现不用程度的开裂，开裂也主要来源于温度湿度的变化，其中混凝土铸件对外界环境变化较为敏感。

5、针对上述问题，为此，提出一种碳纤维加固型混凝土装配结构。

技术实现思路

1、本发明的目的在于提供一种碳纤维加固型混凝土装配结构，解决了背景技术中混凝土装配件受环境变化敏感度较高的问题。

2、为实现上述目的，本发明提供如下技术方案：一种碳纤维加固型混凝土装配结构，包括混凝主柱，所述混凝主柱的顶端开设有定位卡口，所述混凝主柱的顶端浇筑有分隔块，所述混凝主柱的底端固定连接有支撑底座，所述支撑底座的上端固定连接有加强筋，所述混凝主柱的内部开设有预埋槽，所述加强筋嵌入在预埋槽的内部，所述混凝主柱的上端包裹有碳纤维包裹布二，所述碳纤维包裹布二的底端连接有预埋碳布，所述碳纤维包裹布二的上端还包裹有碳纤维包裹布一，所述碳纤维包裹布一的顶端连接有贴合顶片，所述预埋碳布的上端包裹有装配铸件，所述装配铸件的内部开设有空腔。

3、优选的，所述装配铸件的上端连接有配合衔接件，所述配合衔接件的内部嵌入连接有定位连接件，所述定位连接件贯穿配合衔接件嵌入到定位卡口的内部，所述配合衔接件的上端开设有安装孔。

4、优选的，所述配合衔接件嵌入的在定位卡口的内部，两组所述配合衔接件之间通过分隔块相分隔。

5、优选的，所述支撑底座和混凝主柱之间通过混凝土浇筑成型，所述预埋槽的内部嵌入有定位框套，所述加强筋贯穿定位框套的内部。

6、优选的，所述定位框套的上端开设有通孔，所述加强筋穿过定位框套上端的通孔形成矩阵式，所述定位框套共设置有两组，两组所述定位框套分别定位在预埋槽内壁的顶端和底端。

7、优选的，所述碳纤维包裹布一、预埋碳布和碳纤维包裹布二包括在混凝主柱的上端，其中碳纤维包裹布二和预埋碳布之间固定连接，所述碳纤维包裹布一、碳纤维包裹布二和分隔块粘贴在混凝主柱的外壁上。

8、优选的，所述贴合顶片的宽度和高度与分隔块的宽度和高度保持一致，所述贴合顶片粘贴在分隔块的外侧。

9、优选的，所述装配铸件的包裹在定位连接件、碳纤维包裹布一和预埋碳布的上端，所述装配铸件内侧的空腔中填充有混凝土。

10、优选的，所述混凝主柱的顶端宽度大于底端的宽度，所述混凝主柱的两侧中间部位设置为弧面。

11、优选的，所述碳纤维包裹布一设置为弧面，所述碳纤维包裹布一的上端为向内一侧凹陷的弧面。

12、与现有技术相比，本发明的有益效果如下：

13、1、本发明提供的一种碳纤维加固型混凝土装配结构，通过设置有加强筋在混凝土的浇筑下在内部进行定型，使得混凝主柱的强度得到了提升，另外在进行装配时，通过指定预留定位卡口和分隔块可以便于装配件的嵌入，后通过碳纤维包裹布二和碳纤维包裹布一对混凝主柱的上端进行包裹，通过外层的包裹加大对混凝主柱表面的保护，最终装配铸件和空腔的装配下加大对碳纤维包裹布一和预埋碳布进行包裹，通过分层式的包裹使得外界环境变化对最内层的影响也降到最低。

技术特征：

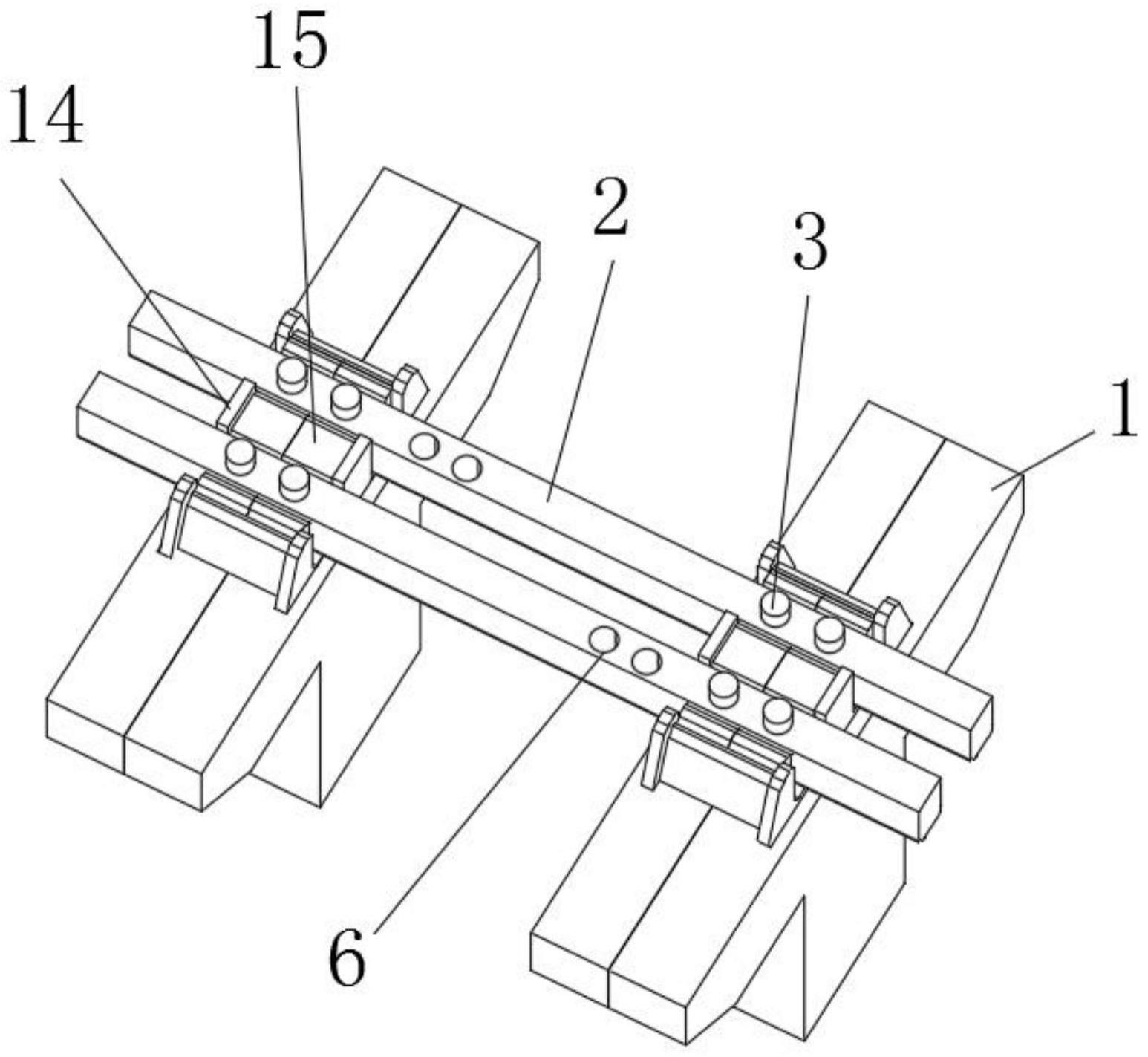

1.一种碳纤维加固型混凝土装配结构，包括混凝主柱(9)，其特征在于：所述混凝主柱(9)的顶端开设有定位卡口(8)，所述混凝主柱(9)的顶端浇筑有分隔块(15)，所述混凝主柱(9)的底端固定连接有支撑底座(7)，所述支撑底座(7)的上端固定连接有加强筋(12)，所述混凝主柱(9)的内部开设有预埋槽(10)，所述加强筋(12)嵌入在预埋槽(10)的内部，所述混凝主柱(9)的上端包裹有碳纤维包裹布二(5)，所述碳纤维包裹布二(5)的底端连接有预埋碳布(16)，所述碳纤维包裹布二(5)的上端还包裹有碳纤维包裹布一(4)，所述碳纤维包裹布一(4)的顶端连接有贴合顶片(14)，所述预埋碳布(16)的上端包裹有装配铸件(1)，所述装配铸件(1)的内部开设有空腔(13)。

2.根据权利要求1所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述装配铸件(1)的上端连接有配合衔接件(2)，所述配合衔接件(2)的内部嵌入连接有定位连接件(3)，所述定位连接件(3)贯穿配合衔接件(2)嵌入到定位卡口(8)的内部，所述配合衔接件(2)的上端开设有安装孔(6)。

3.根据权利要求2所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述配合衔接件(2)嵌入的在定位卡口(8)的内部，两组所述配合衔接件(2)之间通过分隔块(15)相分隔。

4.根据权利要求1所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述支撑底座(7)和混凝主柱(9)之间通过混凝土浇筑成型，所述预埋槽(10)的内部嵌入有定位框套(11)，所述加强筋(12)贯穿定位框套(11)的内部。

5.根据权利要求4所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述定位框套(11)的上端开设有通孔，所述加强筋(12)穿过定位框套(11)上端的通孔形成矩阵式，所述定位框套(11)共设置有两组，两组所述定位框套(11)分别定位在预埋槽(10)内壁的顶端和底端。

6.根据权利要求1所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述碳纤维包裹布一(4)、预埋碳布(16)和碳纤维包裹布二(5)包括在混凝主柱(9)的上端，其中碳纤维包裹布二(5)和预埋碳布(16)之间固定连接，所述碳纤维包裹布一(4)、碳纤维包裹布二(5)和分隔块(15)粘贴在混凝主柱(9)的外壁上。

7.根据权利要求1所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述贴合顶片(14)的宽度和高度与分隔块(15)的宽度和高度保持一致，所述贴合顶片(14)粘贴在分隔块(15)的外侧。

8.根据权利要求1所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述装配铸件(1)的包裹在定位连接件(3)、碳纤维包裹布一(4)和预埋碳布(16)的上端，所述装配铸件(1)内侧的空腔(13)中填充有混凝土。

9.根据权利要求1所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述混凝主柱(9)的顶端宽度大于底端的宽度，所述混凝主柱(9)的两侧中间部位设置为弧面。

10.根据权利要求9所述的一种碳纤维加固型混凝土装配结构，其特征在于：所述碳纤维包裹布一(4)设置为弧面，所述碳纤维包裹布一(4)的上端为向内一侧凹陷的弧面。

技术总结
本发明公开了一种碳纤维加固型混凝土装配结构，涉及混凝土装配技术领域，现如今的混凝土装配件中为了提高混凝土的强度会在内部添加不同的构件，其中通过预埋钢件甚至是利用碳纤维进行加固，在外界环境的影响中，混凝土铸件会出现不用程度的开裂，开裂也主要来源于温度湿度的变化，其中混凝土铸件对外界环境变化较为敏感，本发明通过指定预留定位卡口和分隔块可以便于装配件的嵌入，后通过碳纤维包裹布二和碳纤维包裹布一对混凝主柱的上端进行包裹，通过外层的包裹加大对混凝主柱表面的保护，最终装配铸件和空腔的装配下加大对碳纤维包裹布一和预埋碳布进行包裹，通过分层式的包裹使得外界环境变化对最内层的影响也降到最低。

技术研发人员：王翔,倪航
受保护的技术使用者：桐城市佳承混凝土有限公司
技术研发日：
技术公布日：2024/1/11
