一种房屋施工中构造柱植筋定位装置的制作方法

1.本实用新型涉及房屋施工构造柱植筋技术领域，具体为一种房屋施工中构造柱植筋定位装置。


背景技术：

2.植筋，又叫种筋，是建筑结构抗震加固工程上的一种钢筋后锚固利用结构胶锁键握紧力作用的连接技术，是结构植筋加固与重型荷载紧固应用的最佳选择。
3.现有的房屋施工中，在加构构造柱前需要在构造柱位置处进行植筋，而现有的植筋通常不具备对钢筋的定位功能，容易导致钢筋的移位，通常只是打孔后直接插入钢筋，为此，本实用新型提供了一种房屋施工中构造柱植筋定位装置。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种房屋施工中构造柱植筋定位装置，以解决上述背景技术中提出的问题。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：一种房屋施工中构造柱植筋定位装置，包括两个上下分布的圆盘，两个所述圆盘之间设有两个上下分布的定位板，且定位板的顶部开设有多个定位孔，两个所述定位板相互远离的一侧均固定连接有两个对称分布的滑块，两个所述圆盘相互靠近的一侧均开设有圆形滑槽，顶部所述圆盘的顶部开设有第一多边形固定槽，且定位板的顶部开设有第二多边形固定槽，底部所述圆盘的顶部开设有第三多边形固定槽，顶部所述圆盘的顶部贯穿有多边形固定柱。
6.优选的，所述定位孔的底部贯穿定位板。
7.优选的，所述滑块的形状设置为t型，且滑块的一侧延伸至圆形滑槽的内部，所述圆形滑槽的横截面设置为与滑块相匹配的t型。
8.优选的，所述第一多边形固定槽的底部贯穿圆盘，且第二多边形固定槽的底部贯穿定位板，所述多边形固定柱的底端依次贯穿第一多边形固定槽和第二多边形固定槽并延伸至第三多边形固定槽的内部。
9.有益效果
10.本实用新型提供了一种房屋施工中构造柱植筋定位装置。与现有技术相比具备以下有益效果：
11.该房屋施工中构造柱植筋定位装置，通过设有第一多边形固定槽、第二多边形固定槽和第三多边形固定槽，定位板转动一定角度即可调节定位孔位置，从而方便对不同位置的钢筋进行定位，并且通过将多边形固定柱插入第一多边形固定槽、第二多边形固定槽和第三多边形固定槽即可实现固定，操作简单，从而方便了定位。
附图说明

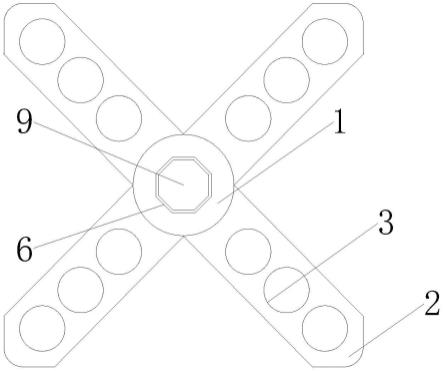

12.图1为本实用新型的俯视图；
13.图2为本实用新型的主视图。
14.图中：1、圆盘；2、定位板；3、定位孔；4、滑块；5、圆形滑槽；6、第一多边形固定槽；7、第二多边形固定槽；8、第三多边形固定槽；9、多边形固定柱。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.请参阅图1-2，本实用新型提供一种技术方案：一种房屋施工中构造柱植筋定位装置，包括两个上下分布的圆盘1，两个圆盘1之间设有两个上下分布的定位板2，且定位板2的顶部开设有多个定位孔3，定位孔3的底部贯穿定位板2，两个定位板2相互远离的一侧均固定连接有两个对称分布的滑块4，两个圆盘1相互靠近的一侧均开设有圆形滑槽5，滑块4的形状设置为t型，且滑块4的一侧延伸至圆形滑槽5的内部，圆形滑槽5的横截面设置为与滑块4相匹配的t型，顶部圆盘1的顶部开设有第一多边形固定槽6，第一多边形固定槽6的底部贯穿圆盘1，且定位板2的顶部开设有第二多边形固定槽7，第二多边形固定槽7的底部贯穿定位板2，底部圆盘1的顶部开设有第三多边形固定槽8，顶部圆盘1的顶部贯穿有多边形固定柱9，多边形固定柱9的底端依次贯穿第一多边形固定槽6和第二多边形固定槽7并延伸至第三多边形固定槽8的内部；
17.通过设有第一多边形固定槽6、第二多边形固定槽7和第三多边形固定槽8，定位板2转动一定角度即可调节定位孔3位置，从而方便对不同位置的钢筋进行定位，并且通过将多边形固定柱9插入第一多边形固定槽6、第二多边形固定槽7和第三多边形固定槽8即可实现固定，操作简单，从而方便了定位。
18.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。
19.需要说明的是，在本文中，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
20.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种房屋施工中构造柱植筋定位装置，其特征在于：包括两个上下分布的圆盘(1)，两个所述圆盘(1)之间设有两个上下分布的定位板(2)，且定位板(2)的顶部开设有多个定位孔(3)，两个所述定位板(2)相互远离的一侧均固定连接有两个对称分布的滑块(4)，两个所述圆盘(1)相互靠近的一侧均开设有圆形滑槽(5)，顶部所述圆盘(1)的顶部开设有第一多边形固定槽(6)，且定位板(2)的顶部开设有第二多边形固定槽(7)，底部所述圆盘(1)的顶部开设有第三多边形固定槽(8)，顶部所述圆盘(1)的顶部贯穿有多边形固定柱(9)。2.根据权利要求1所述的一种房屋施工中构造柱植筋定位装置，其特征在于：所述定位孔(3)的底部贯穿定位板(2)。3.根据权利要求1所述的一种房屋施工中构造柱植筋定位装置，其特征在于：所述滑块(4)的形状设置为t型，且滑块(4)的一侧延伸至圆形滑槽(5)的内部，所述圆形滑槽(5)的横截面设置为与滑块(4)相匹配的t型。4.根据权利要求1所述的一种房屋施工中构造柱植筋定位装置，其特征在于：所述第一多边形固定槽(6)的底部贯穿圆盘(1)，且第二多边形固定槽(7)的底部贯穿定位板(2)，所述多边形固定柱(9)的底端依次贯穿第一多边形固定槽(6)和第二多边形固定槽(7)并延伸至第三多边形固定槽(8)的内部。

技术总结
本实用新型公开了一种房屋施工中构造柱植筋定位装置，包括两个上下分布的圆盘，两个圆盘之间设有两个上下分布的定位板，且定位板的顶部开设有多个定位孔，两个定位板相互远离的一侧均固定连接有两个对称分布的滑块，两个圆盘相互靠近的一侧均开设有圆形滑槽，顶部圆盘的顶部开设有第一多边形固定槽，该房屋施工中构造柱植筋定位装置，通过设有第一多边形固定槽、第二多边形固定槽和第三多边形固定槽，定位板转动一定角度即可调节定位孔位置，从而方便对不同位置的钢筋进行定位，并且通过将多边形固定柱插入第一多边形固定槽、第二多边形固定槽和第三多边形固定槽即可实现固定，操作简单，从而方便了定位。从而方便了定位。从而方便了定位。


技术研发人员：林贤明
受保护的技术使用者：广东中稷建设工程有限公司
技术研发日：2022.02.14
技术公布日：2022/8/16
