一种高粘结强度砌砖砂浆均匀搅拌装置的制作方法

1.本实用新型属于混凝土搅拌设备技术领域，具体是一种高粘结强度砌砖砂浆均匀搅拌装置。


背景技术：

2.砌筑砂浆指的是将砖、石、砌块等块材经砌筑成为砌体的砂浆。 它起粘结、衬垫和传力作用，是砌体的重要组成部分。 水泥砂浆宜用于砌筑潮湿环境以及强度要求较高的砌体。
3.现阶段，砌砖砂浆制备时有多种方式，例如现场混合以及砂浆配送等，砂浆均匀搅拌是提高砂浆粘结性的条件之一。现场混合搅拌砂浆时，搅拌不均匀的情况经常发生，若使用搅拌机进行搅拌，传统的滚筒式搅拌机也有搅拌不均匀的情况，且砂浆出料时不顺畅，容易沾在内腔中。


技术实现要素：

4.为了弥补现有技术的不足，本实用新型提供一种高粘结强度砌砖砂浆均匀搅拌装置的技术方案。
5.所述的一种高粘结强度砌砖砂浆均匀搅拌装置，包括搅拌仓，所述搅拌仓的顶部设置有安装座，所述安装座的上侧设置有第一电机，所述第一电机的第一输出轴向所述搅拌仓的内腔延伸，所述第一输出轴上固定设置有转台，所述转台的底部固定设置有搅拌桨，所述搅拌桨至少设置两组，均布在所述转台的底部。
6.所述转台的上方设置有第二电机，所述第二电机的第二输出轴与所述搅拌桨传动连接。
7.在于所述转台的底部设置有三通管，所述第二输出轴设置在所述三通管中，所述三通管的内部设置有传动组件，所述传动组件包括传动齿轮和传动杆，所述传动杆的两端分别设置有所述传动齿轮，所述传动杆一端与所述第二输出轴传动连接，另一端与所述搅拌桨传动连接。
8.所述传动杆设置有两组，设置在所述三通管的两侧管道中，所述搅拌桨设置在所述三通管的两端，分别与所述传动杆传动连接，形成自转搅拌机构。
9.所述自转搅拌机构设置有多组，环状分布设置在所述转台的底部。
10.所述搅拌桨竖直设置，所述传动杆的端部还设置有螺旋叶片，所述螺旋叶片与所述传动杆固定连接。
11.所述搅拌仓包括桶体和设置在所述桶体上侧的上盖，所述安装座设置在所述上盖上，所述上盖上还设置有仓门，所述桶体的侧壁上设置有出料口。
12.与现有技术相比，本实用新型有以下优点：
13.转台带动搅拌桨在搅拌仓中大范围移动，为类“公转”运动，第二电机带动搅拌桨在小范围内转动，为类“自转”运动，使得搅拌仓中的砂浆充分搅拌，快速使砂浆均匀搅拌。
附图说明

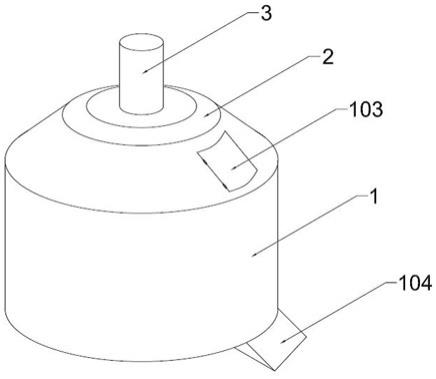

14.图1为本实用新型结构示意图；
15.图2为本实用新型内腔各部件装配示意图；
16.图3为本实用新型自转搅拌机构结构示意图。
具体实施方式
17.下面结合附图对本实用新型作进一步说明。
18.如图1-3所示，一种高粘结强度砌砖砂浆均匀搅拌装置，包括搅拌仓1，搅拌仓1的顶部设置有安装座2，安装座2的上侧设置有第一电机3，第一电机3的第一输出轴301向搅拌仓1的内腔延伸，第一输出轴301上固定设置有转台4，转台4的底部固定设置有搅拌桨401，搅拌桨401至少设置两组，均布在转台4的底部。
19.转台4的上方设置有第二电机5，第二电机5的第二输出轴501与搅拌桨401传动连接。转台4的底部设置有三通管402，第二输出轴501设置在三通管402中，三通管402的内部设置有传动组件，传动组件包括传动齿轮403和传动杆404，传动杆404的两端分别设置有传动齿轮403，传动杆404一端与第二输出轴501传动连接，另一端与搅拌桨401传动连接。
20.传动杆404设置有两组，设置在三通管402的两侧管道中，搅拌桨401设置在三通管402的两端，分别与传动杆404传动连接，形成自转搅拌机构。自转搅拌机构设置有多组，环状分布设置在转台4的底部。
21.搅拌桨401竖直设置，传动杆404的端部还设置有螺旋叶片405，螺旋叶片405与传动杆404固定连接。
22.搅拌仓1包括桶体101和设置在桶体101上侧的上盖102，安装座2设置在上盖102上，上盖102上还设置有仓门103，桶体101的侧壁上设置有出料口104。出料口104上设置有阀门，待砂浆混合均匀后阀门开启，砂浆从出料口104下料。实际在使用过程中，在搅拌装置的底部设置支撑底座，以抬高搅拌装置，方便下料。
23.使用时，先打开仓门103，将砂浆原料倒入搅拌仓1中，然后闭合仓门103，启动第一电机3和第二电机5。第一电机3运行，带动转台4转动，进而使安装在转台4底部的自转搅拌机构跟随转台4转动，同时第二电机5驱动搅拌桨401转动。转台4带动搅拌桨401在搅拌仓1中大范围移动，为类“公转”运动，第二电机5带动搅拌桨401在小范围内转动，为类“自转”运动，使得搅拌仓1中的砂浆充分搅拌，快速使砂浆均匀搅拌。


技术特征：
1.一种高粘结强度砌砖砂浆均匀搅拌装置，其特征在于包括搅拌仓(1)，所述搅拌仓(1)的顶部设置有安装座(2)，所述安装座(2)的上侧设置有第一电机(3)，所述第一电机(3)的第一输出轴(301)向所述搅拌仓(1)的内腔延伸，所述第一输出轴(301)上固定设置有转台(4)，所述转台(4)的底部固定设置有搅拌桨(401)，所述搅拌桨(401)至少设置两组，均布在所述转台(4)的底部；所述转台(4)的底部设置有三通管(402)，所述三通管(402)的内部设置有传动组件，所述传动组件包括传动杆(404)，所述搅拌桨(401)竖直设置，所述传动杆(404)的端部还设置有螺旋叶片(405)，所述螺旋叶片(405)与所述传动杆(404)固定连接。2.根据权利要求1所述的一种高粘结强度砌砖砂浆均匀搅拌装置，其特征在于所述转台(4)的上方设置有第二电机(5)，所述第二电机(5)的第二输出轴(501)与所述搅拌桨(401)传动连接。3.根据权利要求2所述的一种高粘结强度砌砖砂浆均匀搅拌装置，其特征在于，所述第二输出轴(501)设置在所述三通管(402)中，所述传动组件包括传动齿轮(403)，所述传动杆(404)的两端分别设置有所述传动齿轮(403)，所述传动杆(404)一端与所述第二输出轴(501)传动连接，另一端与所述搅拌桨(401)传动连接。4.根据权利要求3所述的一种高粘结强度砌砖砂浆均匀搅拌装置，其特征在于所述传动杆(404)设置有两组，设置在所述三通管(402)的两侧管道中，所述搅拌桨(401)设置在所述三通管(402)的两端，分别与所述传动杆(404)传动连接，形成自转搅拌机构。5.根据权利要求4所述的一种高粘结强度砌砖砂浆均匀搅拌装置，其特征在于所述自转搅拌机构设置有多组，环状分布设置在所述转台(4)的底部。6.根据权利要求1所述的一种高粘结强度砌砖砂浆均匀搅拌装置，其特征在于所述搅拌仓(1)包括桶体(101)和设置在所述桶体(101)上侧的上盖(102)，所述安装座(2)设置在所述上盖(102)上，所述上盖(102)上还设置有仓门(103)，所述桶体(101)的侧壁上设置有出料口(104)。

技术总结
本实用新型公开一种高粘结强度砌砖砂浆均匀搅拌装置，包括搅拌仓，所述搅拌仓的顶部设置有安装座，所述安装座的上侧设置有第一电机，所述第一电机的第一输出轴向所述搅拌仓的内腔延伸，所述第一输出轴上固定设置有转台，所述转台的底部固定设置有搅拌桨，所述搅拌桨至少设置两组，均布在所述转台的底部。转台带动搅拌桨在搅拌仓中大范围移动，为类“公转”运动，第二电机带动搅拌桨在小范围内转动，为类“自转”运动，使得搅拌仓中的砂浆充分搅拌，快速使砂浆均匀搅拌。速使砂浆均匀搅拌。速使砂浆均匀搅拌。


技术研发人员：林科
受保护的技术使用者：杭州振腾实业有限公司
技术研发日：2022.03.24
技术公布日：2023/2/23
