一种易拆卸止水带压边固定装置

本技术涉及防水工程，具体为一种易拆卸止水带压边固定装置。

背景技术：

1、目前，工程结构通常采用变形缝构造设计来减少混凝土结构纵向的温度收缩和沉降变形，结构变形缝是防水防渗的薄弱部位，常采用设置背贴式橡胶止水带等止水构造，施工过程中往往由于加固措施不当造成止水带浮在结构混凝土表面不能与混凝土有效粘结等质量问题，影响变形缝处防水构造止水效果，且后期修复通常较为困难，造成工程施工效率降低和人工成本提高等问题。因此，针对上述问题，亟需一种易拆卸止水带压边固定装置。

技术实现思路

1、本实用新型的目的在于提供一种易拆卸止水带压边固定装置，以解决上述背景技术中提出的变形缝处止水带固定不牢固等问题，同时提高工程的施工效率和降低人工成本。

2、本实用新型解决其技术问题所采取的技术方案是：

3、一种易拆卸止水带压边固定装置，由omega止水带、衬垫、预埋钢板、衬垫压件、omega压件组成，其特征在于，所述预埋钢板包括固定钢片、l型钢板；所述衬垫压件包括衬垫压块、衬垫压板；所述omega压件包括omega压块、定位块、omega压板；所述l型钢板分别与固定钢片、衬垫压块、omega压块、定位块通过焊接方式连接为一体结构；所述omega止水带和衬垫分别通过omega压件和衬垫压件固定在预埋钢板上，且omega压板和衬垫压板前端均设置为圆弧形，通过自攻螺栓的逐步拧紧分别对omega止水带和衬垫的边缘进行压紧固定。

4、优选地，所述固定钢片与铺设omega止水带所在平面的水平夹角呈15°±2°。

5、优选地，所述衬垫为遇水膨胀橡胶材质，两端形状设置为凹形。

6、优选地，所述omega压件对称设置于omega止水带两侧，且沿omega止水带纵向设置，其间距为30cm±2cm。

7、所述衬垫压块和omega压块均设置有预留孔槽，衬垫压板和omega压板均设置有通孔，预留孔槽和通孔内直径相同且等于自攻螺栓的外直径。

8、优选地，所述omega压板和定位块通过销子穿过限位孔和定位孔连接，且销子通过销子卡穿过销卡孔进行固定。

9、本实用新型的有益效果是：(1)通过omega压件对omega止水带的翼缘进行压紧固定，不破坏omega止水带的同时使其紧密连接于结构体系，极大降低渗水风险，且omega止水带能够通过自攻螺栓卸荷后使omega压板“掀盖式”翻转，后期拆卸更换省时省力。(2)预埋钢板设置固定钢片能够与结构混凝土连接的更加紧密，增强整体性。(3)预埋钢板夹层设置遇水膨胀橡胶材质的衬垫，不仅能够适应变形缝处的收缩及挤压，还能够降低渗水风险。(4)衬垫压板和omega压板前端均设置为圆弧形，在使用过程中避免由于摩擦对omega止水带和衬垫产生损坏，延长其使用寿命。

技术特征：

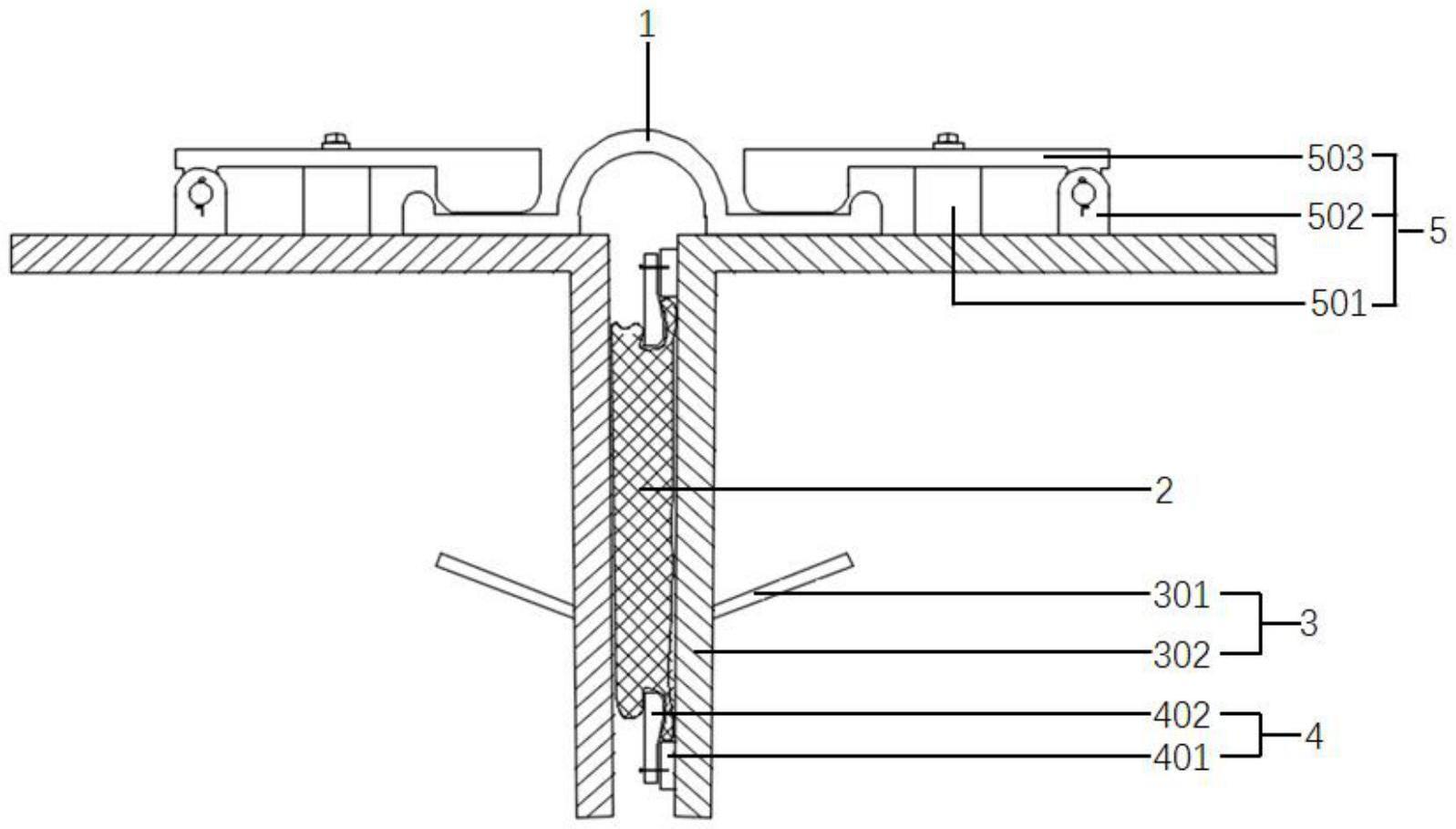

1.一种易拆卸止水带压边固定装置，由omega止水带(1)、衬垫(2)、预埋钢板(3)、衬垫压件(4)、omega压件(5)组成，其特征在于，所述预埋钢板(3)包括固定钢片(301)、l型钢板(302)；所述衬垫压件(4)包括衬垫压块(401)、衬垫压板(402)；所述omega压件(5)包括omega压块(501)、定位块(502)、omega压板(503)；所述l型钢板(302)分别与固定钢片(301)、衬垫压块(401)、omega压块(501)、定位块(502)通过焊接方式连接为一体结构；所述omega止水带(1)和衬垫(2)分别通过omega压件(5)和衬垫压件(4)固定在预埋钢板(3)上，且omega压板(503)和衬垫压板(402)前端均设置为圆弧形，通过自攻螺栓的逐步拧紧分别对omega止水带(1)和衬垫(2)的边缘进行压紧固定。

2.根据权利要求1所述的一种易拆卸止水带压边固定装置，其特征在于，所述固定钢片(301)与铺设omega止水带(1)所在平面的水平夹角呈15°±2°。

3.根据权利要求1所述的一种易拆卸止水带压边固定装置，其特征在于，所述衬垫(2)为遇水膨胀橡胶材质，两端形状设置为凹形。

4.根据权利要求1所述的一种易拆卸止水带压边固定装置，其特征在于，所述omega压件(5)对称设置于omega止水带(1)两侧，且沿omega止水带(1)纵向设置，其间距为30cm±2cm。

5.根据权利要求1所述的一种易拆卸止水带压边固定装置，其特征在于，所述衬垫压块(401)和omega压块(501)均设置有预留孔槽，衬垫压板(402)和omega压板(503)均设置有通孔，预留孔槽和通孔内直径相同且等于自攻螺栓的外直径。

6.根据权利要求1所述的一种易拆卸止水带压边固定装置，其特征在于，所述omega压板(503)和定位块(502)通过销子(504)穿过限位孔(5031)和定位孔(5021)连接，且销子(504)通过销子卡(505)穿过销卡孔(506)进行固定。

技术总结
本技术公开的一种易拆卸止水带压边固定装置，由OMEGA止水带、衬垫、预埋钢板、衬垫压件、OMEGA压件组成，预埋钢板包括固定钢片、L型钢板，衬垫压件包括衬垫压块、衬垫压板，OMEGA压件包括OMEGA压块、定位块、OMEGA压板，L型钢板分别与固定钢片、衬垫压块、OMEGA压块、定位块通过焊接方式连接为一体结构，OMEGA止水带和衬垫分别通过OMEGA压件和衬垫压件固定在预埋钢板上，且OMEGA压板和衬垫压板前端均设置为圆弧形，通过自攻螺栓的逐步拧紧分别对OMEGA止水带和衬垫的边缘进行压紧固定，本技术构造简单、整体性强，OMEGA止水带拆卸更换方便，后期修复省时省力，且增强变形缝处的防渗能力。
