一种回转式混凝土分层布料机的制作方法

本技术涉及建筑施工设备，尤其涉及一种回转式混凝土分层布料机。

背景技术：

1、因回转式混凝土分层布料机只需一个回转机构就可以实现分料器与各分料管的定位，成本较低，具有一定的市场份额，但目前，市场上已有的回转式混凝土分层布料机，其90°旋转弯管通过连接机构与回转支承相连。由于存在安装误差，90°旋转弯管的旋转中心线与回转支承的回转中心线存在偏差，导致与进料管道连接轴承管容易损坏，工作可靠性不高，并且分料管与接驳管的连接处往往不够紧密，导致在工作时会出现漏料情况，增加了后续清洗的难度，因此，我们需要一种回转式混凝土分层布料机来解决这种问题。

技术实现思路

1、本实用新型提出的一种回转式混凝土分层布料机，解决了上述背景技术中所提出的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种回转式混凝土分层布料机，包括环形结构的机架和接驳管，所述机架的顶部固定有沿其中心轴线阵列分布的分料管，所述分料管的内圈固接有与其同轴设置的环形结构的第二固定套环，所述第二固定套环的一侧固接有两组沿其中心轴线对称分布的连接管，所述连接管的另一端外圈固接有与分料管内壁固定的调节机构，所述第二固定套环的内部开设有与其同轴分布的环形结构的第一空腔，所述第一空腔的外圈设置有两组位于第二固定套环内部的第二空腔，且两组第二空腔沿机架的中心轴线对称分布，所述第二空腔的内部活动套接有第二活塞，两组所述第二活塞相互靠近的一侧均固定有推杆，所述推杆的另一端固定有与第二固定套环内圈滑动套接的弧形结构的夹持块。

4、优选的，所述调节机构包括与分料管内壁固定的中空结构固定筒，固定筒靠近分料管内圈的一端内壁固定有弹簧，弹簧的另一端固定有与固定筒内壁滑动套接的第一活塞，第一活塞的另一端固定有与固定筒滑动套接的推块，且推块为梯形结构。

5、优选的，所述接驳管的外圈固定有第一固定套环，且接驳管的一端位于分料管的内部，接驳管伸出分料管的一端滑动套接有旋转弯管，接驳管的外壁固定有液压油缸，且液压油缸的另一端与旋转弯管的外壁固定。

6、优选的，所述旋转弯管远离液压油缸的一端活动套接有轴承直管，机架底部固定有回转支承，且回转支承的固定盘通过螺栓与机架的底部固定，回转支承的回转盘通过螺栓固定有回转支承连接板，回转支承连接板的一侧通过焊接固定有加强板，回转支承连接板与旋转弯管的外壁固定。

7、优选的，所述回转支承的回转盘连接有蜗轮蜗杆减速机，蜗轮蜗杆减速机的一端固定有液压马达。

8、优选的，所述第一空腔的内圈开设有与其同轴设置的环形结构的通孔，通孔与夹持块滑动套接。

9、优选的，所述轴承直管的外壁通过螺栓固定有固定支架，固定支架的顶部通过螺栓与回转支承的底部固定。

10、有益效果：

11、1、本实用新型通过调节机构、夹持块、第一空腔、第二活塞和第二固定套环能够保证接驳管与分料管紧密连接，避免在浇灌时原料泄露。

12、1、本实用新型中通过由旋转弯管、液压油缸和接驳管就可以实现分料器与各分料管的定位，设备的制造成本可大幅降低。

13、2、本实用新型中设备可靠性高；该回转式混凝土分层布料机的旋转弯管直接与回转支承的连接板焊接在一起，保证了其旋转中心线与回转支承的回转中心线同轴，大幅提高了连接进料管的轴承直管的使用寿命。

14、3、本实用新型中设备在工作无泄漏；该回转式混凝土分层布料机的分料管通过螺栓刚性固定在圆盘上，相对于其他的管卡固定，能承受更大的轴向力，确保了分料器接驳管与分料管的密封性能，工作过程中几乎没有料泄漏。

15、4、本实用新型中的结构稳定性好；液压马达加蜗轮蜗杆驱动，柔性好，速度适应范围广。

技术特征：

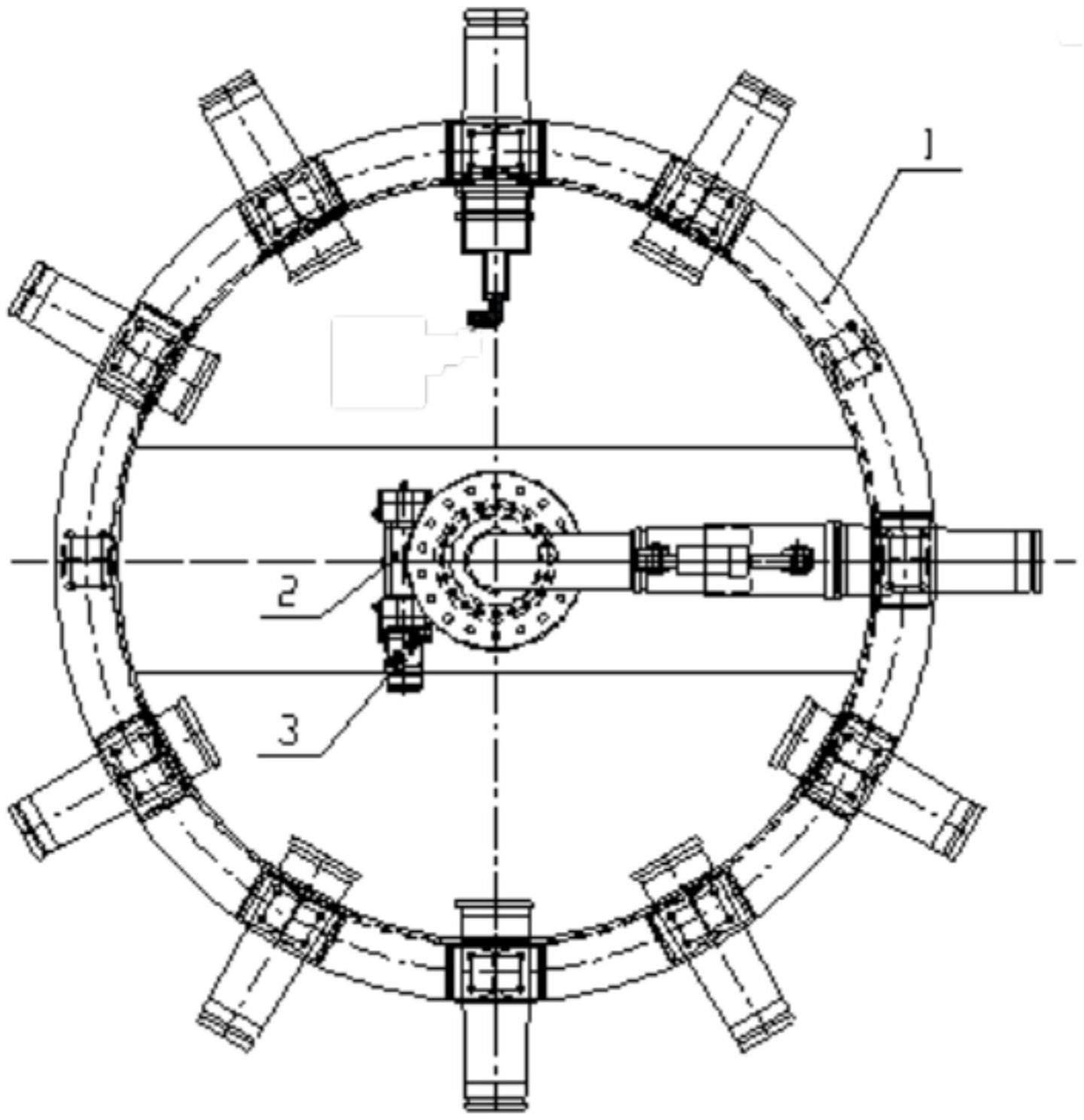

1.一种回转式混凝土分层布料机，包括环形结构的机架(1)和接驳管(6)，其特征在于，所述机架(1)的顶部固定有沿其中心轴线阵列分布的分料管(5)，所述分料管(5)的内圈固接有与其同轴设置的环形结构的第二固定套环(24)，所述第二固定套环(24)的一侧固接有两组沿其中心轴线对称分布的连接管(26)，所述连接管(26)的另一端外圈固接有与分料管(5)内壁固定的调节机构(15)，所述第二固定套环(24)的内部开设有与其同轴分布的环形结构的第一空腔(22)，所述第一空腔(22)的外圈设置有两组位于第二固定套环(24)内部的第二空腔(25)，且两组第二空腔(25)沿机架(1)的中心轴线对称分布，所述第二空腔(25)的内部活动套接有第二活塞(23)，两组所述第二活塞(23)相互靠近的一侧均固定有推杆(20)，所述推杆(20)的另一端固定有与第二固定套环(24)内圈滑动套接的弧形结构的夹持块(21)。

2.根据权利要求1所述的一种回转式混凝土分层布料机，其特征在于，所述调节机构(15)包括与分料管(5)内壁固定的中空结构固定筒(17)，固定筒(17)靠近分料管(5)内圈的一端内壁固定有弹簧(16)，弹簧(16)的另一端固定有与固定筒(17)内壁滑动套接的第一活塞(18)，第一活塞(18)的另一端固定有与固定筒(17)滑动套接的推块(19)，且推块(19)为梯形结构。

3.根据权利要求1所述的一种回转式混凝土分层布料机，其特征在于，所述接驳管(6)的外圈固定有第一固定套环(14)，且接驳管(6)的一端位于分料管(5)的内部，接驳管(6)伸出分料管(5)的一端滑动套接有旋转弯管(8)，接驳管(6)的外壁固定有液压油缸(7)，且液压油缸(7)的另一端与旋转弯管(8)的外壁固定。

4.根据权利要求3所述的一种回转式混凝土分层布料机，其特征在于，所述旋转弯管(8)远离液压油缸(7)的一端活动套接有轴承直管(10)，机架(1)底部固定有回转支承(12)，且回转支承(12)的固定盘通过螺栓与机架(1)的底部固定，回转支承(12)的回转盘通过螺栓固定有回转支承连接板(9)，回转支承连接板(9)的一侧通过焊接固定有加强板(13)，回转支承连接板(9)与旋转弯管(8)的外壁固定。

5.根据权利要求4所述的一种回转式混凝土分层布料机，其特征在于，所述回转支承(12)的回转盘连接有蜗轮蜗杆减速机(2)，蜗轮蜗杆减速机(2)的一端固定有液压马达(3)。

6.根据权利要求1所述的一种回转式混凝土分层布料机，其特征在于，所述第一空腔(22)的内圈开设有与其同轴设置的环形结构的通孔，通孔与夹持块(21)滑动套接。

7.根据权利要求4所述的一种回转式混凝土分层布料机，其特征在于，所述轴承直管(10)的外壁通过螺栓固定有固定支架(11)，固定支架(11)的顶部通过螺栓与回转支承(12)的底部固定。

技术总结
本技术属于建筑施工设备技术领域，尤其是一种回转式混凝土分层布料机，针对现有的技术问题，现提出如下方案，其包括环形结构的机架和接驳管，机架的顶部固定有沿其中心轴线阵列分布的分料管，分料管的内圈固接有与其同轴设置的环形结构的第二固定套环，第二固定套环的一侧固接有两组沿其中心轴线对称分布的连接管，连接管的另一端外圈固接有与分料管内壁固定的调节机构，第二固定套环的内部开设有与其同轴分布的环形结构的第一空腔；本技术能够降低设备的成本，且在工作时能够延长轴承直管的使用寿命，并且能够确保分料器接驳管与分料管紧密连接，避免工作过程中料泄漏。

技术研发人员：罗召义,王少军
受保护的技术使用者：长沙威肯多智能科技有限公司
技术研发日：20221019
技术公布日：2024/1/12
