一种组合式淋浴墙的制作方法

本技术属于机械，涉及一种组合式淋浴墙。

背景技术：

1、现代家居对卫浴设施的要求越来越高，许多家庭都希望有一个独立的洗浴空间。淋浴房充分利用室内一角，用围栏将淋浴范围清晰地划分出来，形成相对独立的洗浴空间。淋浴房占用空间小、样式多，现在越来越被大家广泛使用。

2、但是，目前淋浴房现场安装过程中安装繁琐，结构复杂，费时费力，还容易误操作，且现有的淋浴墙本体与连接件直接通过胶水固连，一旦胶水连接处失效，将会导致本体松动甚至脱落，其稳定性比较差。

技术实现思路

1、本实用新型的目的是针对现有技术存在的上述问题，提供一种稳定性高且结构紧凑的一种组合式淋浴墙。

2、本实用新型的目的可通过下列技术方案来实现：

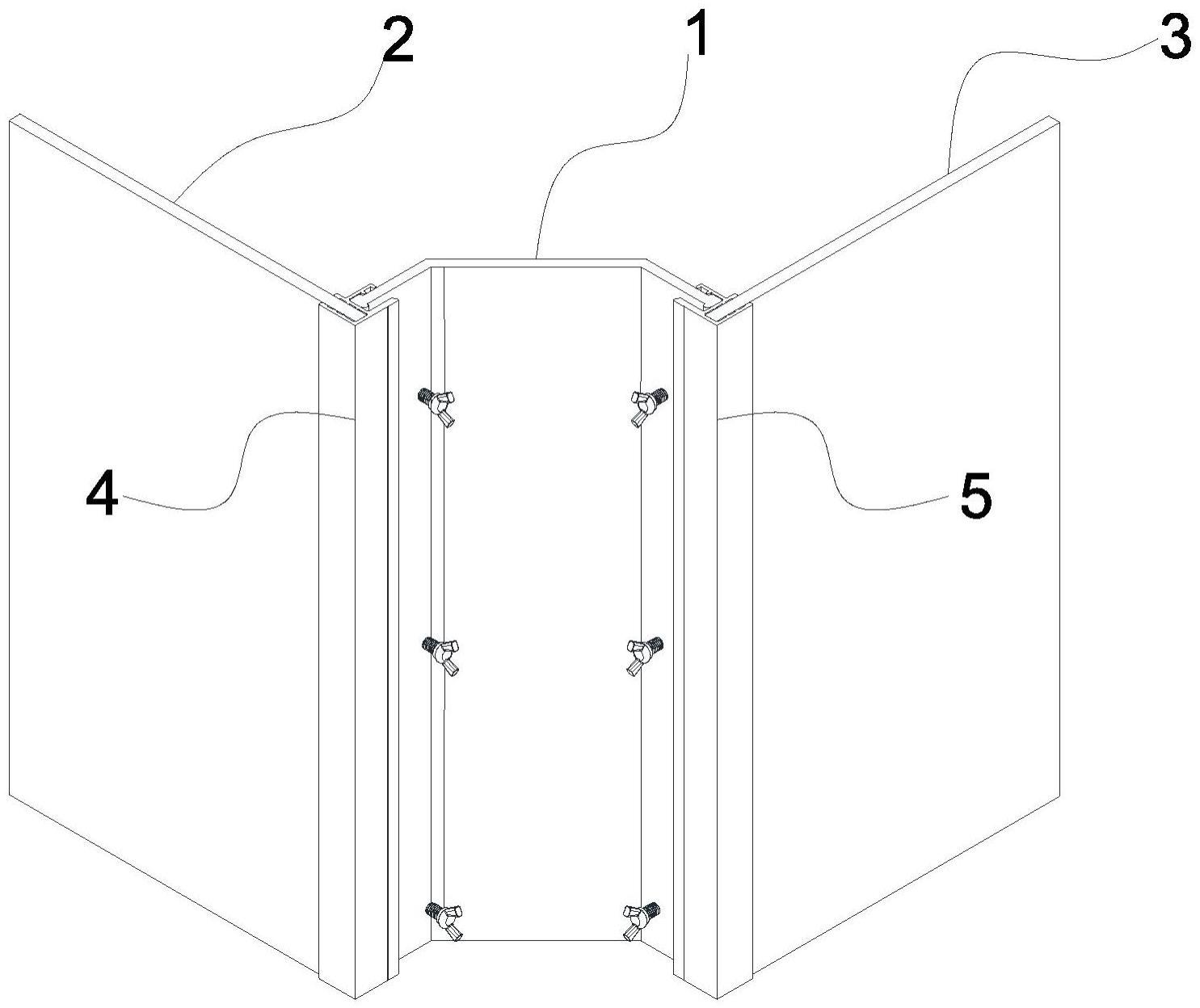

3、一种组合式淋浴墙，淋浴墙包括墙板一和呈平板状且竖直设置的墙板二和墙板三，上述墙板一的一侧与墙板二的内边沿相连接且在两者连接处形成淋浴墙的一处拐角，上述墙板一的另一侧与墙板三的内边沿相连接且在两者连接处形成淋浴墙的另一处拐角，所述墙板二和墙板三分别垂直连接于所述墙板一的两侧，其特征在于，还包括连接片一和连接片二，所述连接片一包括竖向凹槽一、横向凹槽一和螺钉一，所述连接片一沿长度和宽度方向均设有两个呈u形凹入状的竖向凹槽一和横向凹槽一，所述螺钉一穿设在所述横向凹槽一之中，所述墙板一的一侧嵌于横向凹槽一之内，所述墙板二内侧嵌于所述竖向凹槽一内，所述连接片二包括螺钉二，所述连接片二沿长度和宽度方向均设有两个呈u形凹入状的横向凹槽二和竖向凹槽二，所述螺钉二穿设在所述竖向凹槽二之中，所述墙板一的另一侧嵌于竖向凹槽二之内，所述墙板二内侧嵌于所述横向凹槽二内。

4、本组合式淋浴墙创造性的采用连接片一将墙板一和连接片一上的横向凹槽一通过螺钉一固定连接，同时连接片一通过竖向凹槽一和墙板二固定连接，由此形成墙板一和墙板二的稳定固连，并且采用连接片二将墙板一和连接片二上的竖向凹槽二通过螺钉二固定连接，同时连接片二通过横向凹槽二和墙板三固定连接，由此形成墙板一和墙板三的稳定固连，增强了装置结构的稳定性。

5、在上述的一种组合式淋浴墙中，所述螺钉一和所述螺钉二的数量分别为三个，所述三个螺钉一分别螺纹连接于所述连接片一的上部、中部和下部，所述三个螺钉二分别螺纹连接于所述连接片二的上部、中部和下部。

6、三个螺钉一螺纹连接于连接片一的三个不同部位，增强了墙体一和连接片一的连接的紧固性，三个螺钉二螺纹连接于连接片二的三个不同部位，增强了墙体一和连接片二的连接的紧固性。

7、在上述的一种组合式淋浴墙中，所述螺钉一的内端抵在所述墙板一的一侧外部，所述螺钉二的内端抵在所述墙板一的另一侧外部。

8、在外力作用下，螺钉一的内端能够牢固的与墙板一的一侧外部紧密相连，螺钉二的内端能够牢固的与墙板一的另一侧外部紧密相连。

9、在上述的一种组合式淋浴墙中，所述墙板一具有限位块一和限位块二，所述限位块一凸出于所述墙板一的一侧，所述限位块二凸出于所述墙板一的另一侧。

10、限位块一的设置能使墙板一的一侧能够卡位在横向凹槽一内，并通过所述螺钉一进行固定连接，限位块二的设置能使墙板一的另一侧能够卡位在竖向凹槽二内，并通过所述螺钉二进行固定连接。

11、在上述的一种组合式淋浴墙中，所述连接片一还包括限位块三，所述限位块三凸出于所述横向凹槽一内。

12、限位块三的设置能使连接片一能够精准地卡住墙板一的一侧，增强了装置的稳定性，使装置结构更加简洁，减少了装置投入的成本。

13、在上述的一种组合式淋浴墙中，所述连接片二还包括限位块四，所述限位块四凸出于所述竖向凹槽二内。

14、限位块四的设置能使连接片二能够精准地卡住墙板一增强了装置的稳定性，使装置结构更加简洁，减少了装置投入的成本。

15、在上述的一种组合式淋浴墙中，所述墙板一由一块倾斜状的板体和两块竖直板体组成，两块竖直板体对称固连于所述倾斜状板体的两侧，一块竖直板体通过连接片一和墙板二相连，另一块竖直板体通过连接片二和墙板三相连。

16、墙板一的三块板体的设置使整个装置结构更加紧凑。

17、在上述的一种组合式淋浴墙中，所述倾斜状板体与所述墙板二形成的夹角为100°～135°，所述倾斜状板体与所述墙板三形成的夹角为100°～135°。

18、与现有技术相比，本组合式淋浴墙由于连接片一将墙板一和连接片一上的横向凹槽一通过螺钉一固定连接，同时连接片一通过竖向凹槽一和墙板二固定连接，由此形成墙板一和墙板二的稳定固连，并且采用连接片二将墙板一和连接片二上的竖向凹槽二通过螺钉二固定连接，同时连接片二通过横向凹槽二和墙板三固定连接，由此形成墙板一和墙板三的稳定固连，增强了装置结构的稳定性，其稳定性比较高。

19、由于连接片一和连接片二装卸方便，因此，整个组合式淋浴墙装卸也比较方便，具有很高的实用价值。

技术特征：

1.一种组合式淋浴墙，淋浴墙包括墙板一和呈平板状且竖直设置的墙板二和墙板三，上述墙板一的一侧与墙板二的内边沿相连接且在两者连接处形成淋浴墙的一处拐角，上述墙板一的另一侧与墙板三的内边沿相连接且在两者连接处形成淋浴墙的另一处拐角，所述墙板二和墙板三分别垂直连接于所述墙板一的两侧，其特征在于，还包括连接片一和连接片二，所述连接片一包括竖向凹槽一、横向凹槽一和螺钉一，所述连接片一沿长度和宽度方向均设有两个呈u形凹入状的竖向凹槽一和横向凹槽一，所述螺钉一穿设在所述横向凹槽一之中，所述墙板一的一侧嵌于横向凹槽一之内，所述墙板二内侧嵌于所述竖向凹槽一内，所述连接片二包括螺钉二，所述连接片二沿长度和宽度方向均设有两个呈u形凹入状的横向凹槽二和竖向凹槽二，所述螺钉二穿设在所述竖向凹槽二之中，所述墙板一的另一侧嵌于竖向凹槽二之内，所述墙板二内侧嵌于所述横向凹槽二内。

2.根据权利要求1所述的一种组合式淋浴墙，其特征在于，所述螺钉一和所述螺钉二的数量分别为三个，所述三个螺钉一分别螺纹连接于所述连接片一的上部、中部和下部，所述三个螺钉二分别螺纹连接于所述连接片二的上部、中部和下部。

3.根据权利要求2所述的一种组合式淋浴墙，其特征在于，所述螺钉一的内端抵在所述墙板一的一侧外部，所述螺钉二的内端抵在所述墙板一的另一侧外部。

4.根据权利要求3所述的一种组合式淋浴墙，其特征在于，所述墙板一具有限位块一和限位块二，所述限位块一凸出于所述墙板一的一侧，所述限位块二凸出于所述墙板一的另一侧。

5.根据权利要求4所述的一种组合式淋浴墙，其特征在于，所述连接片一还包括限位块三，所述限位块三凸出于所述横向凹槽一内。

6.根据权利要求5所述的一种组合式淋浴墙，其特征在于，所述连接片二还包括限位块四，所述限位块四凸出于所述竖向凹槽二内。

7.根据权利要求6所述的一种组合式淋浴墙，其特征在于，所述墙板一由一块倾斜状的板体和两块竖直板体组成，两块竖直板体对称固连于所述倾斜状板体的两侧，一块竖直板体通过连接片一和墙板二相连，另一块竖直板体通过连接片二和墙板三相连。

8.根据权利要求7所述的一种组合式淋浴墙，其特征在于，所述倾斜状板体与所述墙板二形成的夹角为100°～135°，所述倾斜状板体与所述墙板三形成的夹角为100°～135°。

技术总结
本技术提供了一种组合式淋浴墙，属于机械技术领域。它解决了现有技术存在着成本高，稳定性差的问题。本装置包括墙板一和呈平板状且竖直设置的墙板二和墙板三，上述墙板一的一侧与墙板二的内边沿相连接且在两者连接处形成淋浴墙的一处拐角，上述墙板一的另一侧与墙板三的内边沿相连接且在两者连接处形成淋浴墙的另一处拐角，所述墙板二和墙板三分别垂直连接于所述墙板一的两侧。本组合式淋浴墙成本低，稳定性好。

技术研发人员：范思桦,吴秋阳
受保护的技术使用者：浙江乐瑞厨卫设备有限公司
技术研发日：20221028
技术公布日：2024/1/13
