一种便于定位的瓷砖钻孔器的制作方法

本技术涉及瓷砖加工，具体来说，涉及一种便于定位的瓷砖钻孔器。

背景技术：

1、在针对瓷砖打孔时，都是采用钻孔器对瓷砖进行钻孔，但是由于瓷砖表面为釉面结构，瓷砖钻孔器没有定位结构，通过人工手持钻孔器对瓷砖进行钻孔，打孔时钻头无法固定，很容易打滑乱跑，造成钻孔器伤人。

2、针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现思路

1、针对相关技术中的问题，本实用新型提出一种便于定位的瓷砖钻孔器，以克服现有相关技术所存在的上述技术问题。

2、为此，本实用新型采用的具体技术方案如下：

3、一种便于定位的瓷砖钻孔器，包括钻孔器，以及用于固定钻孔器所设置的定位机构，所述定位机构包括底座，且底座中心处开设有通孔，所述底座上部左右对称设置有弧形支板，且左端的弧形支板左侧壁中心处设置有固定扶手，所述通孔侧壁嵌入有红外线发射器，且发射点与通孔中心点相重合。

4、作为本实用新型的进一步方案，两所述弧形支板内侧壁均设置有凸型滑槽，且凸型滑槽内部设置有弹簧。

5、作为本实用新型的进一步方案，两所述弧形支板之间设置有滑盘，所述滑盘左右两端设置有凸型滑块，所述滑盘顶端通过支杆设置有按压盘，所述滑盘底端中心处设置有钻孔器，且钻孔器的中心点与通孔的中心点在同一轴线上。

6、作为本实用新型的进一步方案，所述凸型滑块与凸型滑槽相匹配，且凸型滑块在凸型滑槽内部上下滑动，且通过弹簧进行复位。

7、作为本实用新型的进一步方案，所述底座底部设置有一周硅胶吸盘。

8、作为本实用新型的进一步方案，所述滑盘的面积小于通孔的面积，所述滑盘置于两个弧形支板之间，且在两个弧形支板之间上下滑动。

9、本实用新型的有益效果为：将定位机构的红外线发射器的射点对准瓷砖需要钻孔的点，然后通过底座底部的吸盘将定位机构进行固定，且通过手持固定扶手对定位机构进一步固定，保证钻孔时的稳定性，启动钻孔器，通过另一只手按压按压盘，使得钻孔器跟随滑盘向下运动，进而对瓷砖进行钻孔，防止由于钻孔瓷砖钻孔器打滑造成人员伤害。

技术特征：

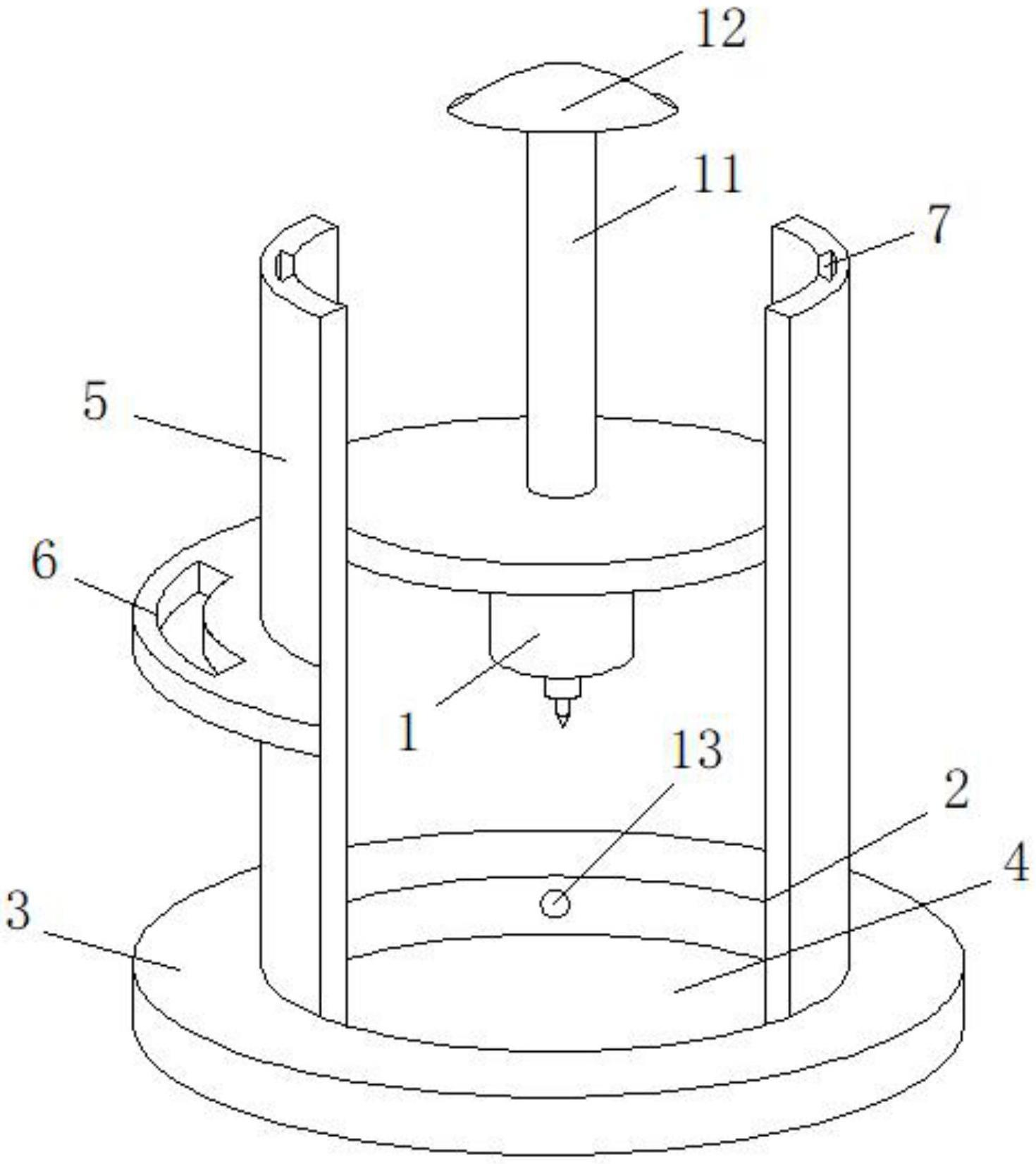

1.一种便于定位的瓷砖钻孔器，包括钻孔器(1)，以及用于固定钻孔器(1)所设置的定位机构(2)，其特征在于：所述定位机构(2)包括底座(3)，且底座(3)中心处开设有通孔(4)，所述底座(3)上部左右对称设置有弧形支板(5)，且左端的弧形支板(5)左侧壁中心处设置有固定扶手(6)，所述通孔(4)侧壁嵌入有红外线发射器(13)，且发射点与通孔(4)中心点相重合。

2.根据权利要求1所述的一种便于定位的瓷砖钻孔器，其特征在于：两所述弧形支板(5)内侧壁均设置有凸型滑槽(7)，且凸型滑槽(7)内部设置有弹簧(8)。

3.根据权利要求1所述的一种便于定位的瓷砖钻孔器，其特征在于：两所述弧形支板(5)之间设置有滑盘(9)，所述滑盘(9)左右两端设置有凸型滑块(10)，所述滑盘(9)顶端通过支杆(11)设置有按压盘(12)，所述滑盘(9)底端中心处设置有钻孔器(1)，且钻孔器(1)的中心点与通孔(4)的中心点在同一轴线上。

4.根据权利要求3所述的一种便于定位的瓷砖钻孔器，其特征在于：所述凸型滑块(10)与凸型滑槽(7)相匹配，且凸型滑块(10)在凸型滑槽(7)内部上下滑动，且通过弹簧(8)进行复位。

5.根据权利要求1所述的一种便于定位的瓷砖钻孔器，其特征在于：所述底座(3)底部设置有一周硅胶吸盘(14)。

6.根据权利要求3所述的一种便于定位的瓷砖钻孔器，其特征在于：所述滑盘(9)的面积小于通孔(4)的面积，所述滑盘(9)置于两个弧形支板(5)之间，且在两个弧形支板(5)之间上下滑动。

技术总结
本技术公开了一种便于定位的瓷砖钻孔器，包括钻孔器，以及用于固定钻孔器所设置的定位机构，所述定位机构包括底座，且底座中心处开设有通孔，所述底座上部左右对称设置有弧形支板，且左端的弧形支板左侧壁中心处设置有固定扶手，所述通孔侧壁嵌入有红外线发射器，且发射点与通孔中心点相重合，将定位机构的红外线发射器的射点对准瓷砖需要钻孔的点，然后通过底座底部的吸盘将定位机构进行固定，且通过手持固定扶手对定位机构进一步固定，保证钻孔时的稳定性，启动钻孔器，通过另一只手按压按压盘，使得钻孔器跟随滑盘向下运动，进而对瓷砖进行钻孔，防止由于钻孔瓷砖钻孔器打滑造成人员伤害。
