一种铝合金仿古游廊的制作方法

本技术涉及游廊设计，具体为一种铝合金仿古游廊。

背景技术：

1、游廊是古典式建筑通道的一种，多用于园林、庭院之中，既为行人通道，也是游人停留、休憩、观赏之所，起划分景区、造成多种空间变化、增加景深、引导最佳观赏线路，与游园道路一样，游廊随地势而起伏，循园景而曲折，它可使人随廊的起伏曲折而上下转折，行走其中能够感觉到园景的变幻，最终达到“步移景异”的观赏效果，随着时代的进步，市面上出现了耐腐蚀的铝合金仿古游廊，而现有的“一种铝合金仿古游廊”(公告号：cn216641561u)的游廊是一体成型结构设计，不能够进行拼接组装，进而不方便游廊整体的转运，并且游廊在地面上固定也不够牢固。

2、因此需要一种铝合金仿古游廊对上述问题做出改善。

技术实现思路

1、本实用新型的目的在于提供一种铝合金仿古游廊，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种铝合金仿古游廊，包括游廊顶棚，所述游廊顶棚的底部拐角处设置有连接组件，所述游廊顶棚通过连接组件设置有游廊支撑架，所述游廊支撑架的底部对称设置有预埋固定组件；

4、所述连接组件包括设置在游廊顶棚底部拐角处的连接插座，所述连接插座上设置有限位螺杆，所述限位螺杆的两端对称套接有螺母；

5、所述预埋固定组件包括对称设置在游廊支撑架底部的预埋柱，所述预埋柱的底部设置有预埋件，所述预埋件的两侧对称套接有固定桩。

6、作为本实用新型优选的方案，所述游廊支撑架包括支撑柱和坐台，所述支撑柱的底部设置有坐台，所述支撑柱的上端开设有通孔。

7、作为本实用新型优选的方案，所述连接插座与支撑柱的连接结构为插拔连接。

8、作为本实用新型优选的方案，所述限位螺杆依次贯穿连接插座、支撑柱，并且连接结构为插拔连接。

9、作为本实用新型优选的方案，所述螺母与限位螺杆的连接方式为螺纹连接。

10、作为本实用新型优选的方案，所述固定桩与预埋件的连接方式为滑动连接。

11、与现有技术相比，本实用新型的有益效果是：

12、1、本实用新型中，通过在铝合金仿古游廊中设置的连接插座与支撑柱的连接结构为插拔连接，设置的限位螺杆、螺母能够将支撑柱固定在连接插座内，从而方便游廊顶棚、游廊支撑架进行拼接安装，进而方便了游廊整体的转运，并且设置的预埋固定组件能够将游廊支撑架牢固的固定在地面上，从而使铝合金仿古游廊在地面上安装时更加牢固。

技术特征：

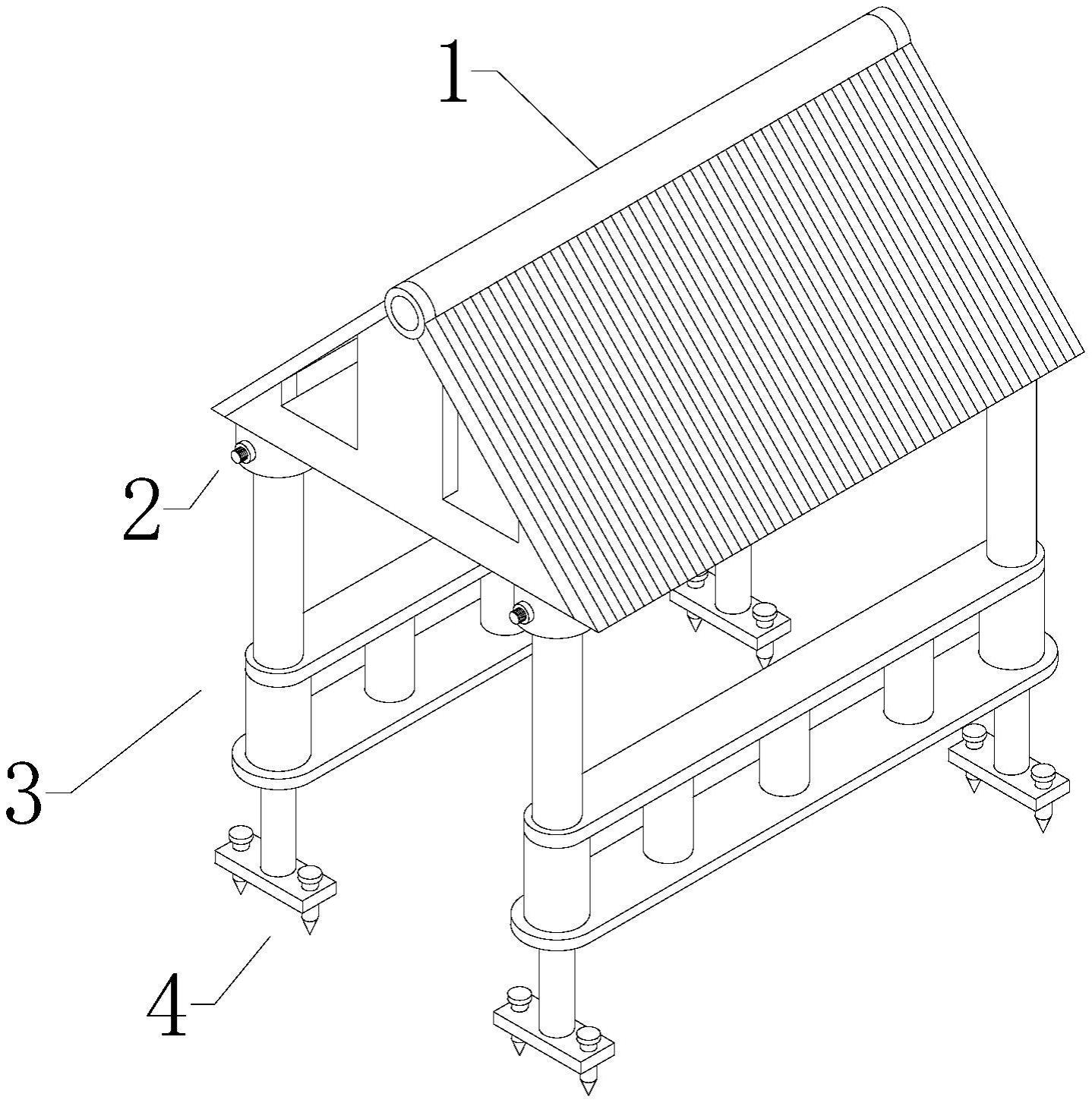

1.一种铝合金仿古游廊，包括游廊顶棚(1)，其特征在于：所述游廊顶棚(1)的底部拐角处设置有连接组件(2)，所述游廊顶棚(1)通过连接组件(2)设置有游廊支撑架(3)，所述游廊支撑架(3)的底部对称设置有预埋固定组件(4)；

2.根据权利要求1所述的一种铝合金仿古游廊，其特征在于：所述游廊支撑架(3)包括支撑柱(301)和坐台(302)，所述支撑柱(301)的底部设置有坐台(302)，所述支撑柱(301)的上端开设有通孔。

3.根据权利要求1所述的一种铝合金仿古游廊，其特征在于：所述连接插座(201)与支撑柱(301)的连接结构为插拔连接。

4.根据权利要求1所述的一种铝合金仿古游廊，其特征在于：所述限位螺杆(202)依次贯穿连接插座(201)、支撑柱(301)，并且连接结构为插拔连接。

5.根据权利要求1所述的一种铝合金仿古游廊，其特征在于：所述螺母(203)与限位螺杆(202)的连接方式为螺纹连接。

6.根据权利要求1所述的一种铝合金仿古游廊，其特征在于：所述固定桩(403)与预埋件(402)的连接方式为滑动连接。

技术总结
本技术涉及游廊设计技术领域，尤其为一种铝合金仿古游廊，包括游廊顶棚，所述游廊顶棚的底部拐角处设置有连接组件，所述游廊顶棚通过连接组件设置有游廊支撑架，所述游廊支撑架的底部对称设置有预埋固定组件，所述连接组件包括设置在游廊顶棚底部拐角处的连接插座，所述连接插座上设置有限位螺杆，所述限位螺杆的两端对称套接有螺母，通过在铝合金仿古游廊中设置的连接插座与支撑柱的连接结构为插拔连接，设置的限位螺杆、螺母能够将支撑柱固定在连接插座内，从而方便游廊顶棚、游廊支撑架进行拼接安装，进而方便了游廊整体的转运，设置的预埋固定组件能够将游廊支撑架牢固的固定在地面上，从而使铝合金仿古游廊在地面上安装时更加牢固。

技术研发人员：黄成华
受保护的技术使用者：杭州春绿装饰工程有限公司
技术研发日：20221031
技术公布日：2024/1/12
