一种模板清洗装置的制作方法

本技术涉及预制件加工，尤其涉及一种模板清洗装置。

背景技术：

1、其中一些预制板就是早期建筑当中用的楼板，是工程要用到的模件或板块。

2、制作预制板时，先用模板制作空心模型，在模型的空心部分布上钢筋后，用混凝土灌满空心部分，等混凝土达到一定的结构强度后，将模板取下，这就是预制板的最后一步，叫做脱模处理。

3、由于施工现场一般会有扬尘，放置了一段时间的模板上会堆积一定量粉尘，这些粉尘如果不做处理，到时候这些模板在使用并脱模之后，很可能造成预制件的表面产生一些蜂窝麻面等表面缺陷，因此在模板使用之前，需要对模板进行清洗。授权公告号“cn111545517b”，发明名称为“一种铝模板清洗装置”的专利文献，公开了横板、贯穿横板设置的若干根空心轴和用于驱使空心轴周向自转的回转机构；所述空心轴一端连通有清洗喷头、另一端通过旋转接头连接有水源，采用旋转清洗喷头的方式实现对模板的清洗，但是有些时候模板上一些粉尘甚至其他杂物会粘结在模板上，仅仅通过喷头清洗的方式还是难以将模板清洗彻底。

技术实现思路

1、针对现有技术中所存在的不足，本实用新型提供了一种模板清洗装置，解决了背景技术中提出的施工现场的扬尘会牢牢吸附在模板上，仅凭水流冲洗无法达到清洗效果，无法对模板重复利用的技术问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

3、一种模板清洗装置，包括顶部开口的清洗箱，清洗箱前后两侧内壁均转动设有若干根水平平行且等高的从动轴，同侧从动轴轴心连线保持水平，从动轴处于清洗箱内的一端均固设有同轴的传送轮，从动轴处于清洗箱外的一端均与动力组件动力连接，该动力组件用于带动多根从动轴同步转动，清洗箱底壁固设有竖直向上的第一气缸，第一气缸顶端设有用于对模板进行清洗的清洗组件。

4、工作原理：

5、当需要对模板进行清洗时，将模板放入清洗箱内，使得模板两侧分别在传送轮上，启动第一气缸，第一气缸带动清洗组件靠近模板移动，清洗组件启动对模板进行清洗，启动动力组件，动力组件通过从动轴带动传送轮转动，传送轮带动模板移动，进而实现对整个模板的清洗。

6、相比于现有技术，本实用新型具有如下有益效果：

7、当需要对模板进行清洗时，将模板放入清洗箱内，使得模板两侧分别在传送轮上，启动第一气缸，第一气缸带动清洗组件靠近模板移动，清洗组件启动对模板进行清洗，启动动力组件，动力组件通过从动轴带动传送轮转动，传送轮带动模板移动，进而实现对整个模板的清洗，实现了对整个模板上的水泥清洗，保证了模板可重复使用，减少了模板的损耗。

技术特征：

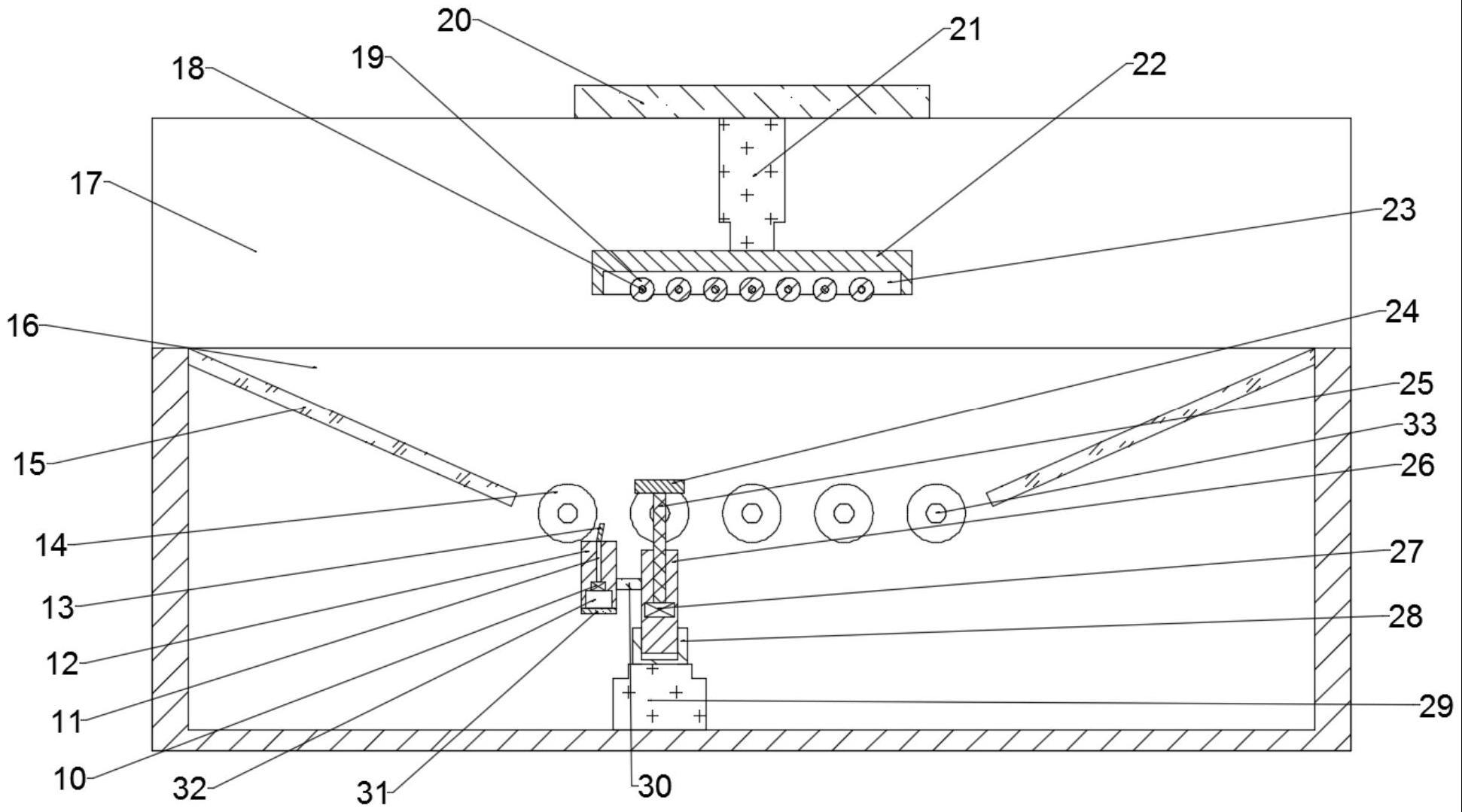

1.一种模板清洗装置，其特征在于：包括顶部开口的清洗箱(16)，清洗箱(16)前后两侧内壁均转动设有若干根水平平行且等高的从动轴(33)，同侧从动轴(33)轴心连线保持水平，从动轴(33)处于清洗箱(16)内的一端均固设有同轴的传送轮(14)，从动轴(33)处于清洗箱(16)外的一端均与动力组件动力连接，该动力组件用于带动多根从动轴(33)同步转动，清洗箱(16)底壁固设有竖直向上的第一气缸(29)，第一气缸(29)顶端设有用于对模板进行清洗的清洗组件。

2.根据权利要求1所述的一种模板清洗装置，其特征在于：清洗组件包括滑轨(28)、安装板(26)与清洗轮(24)，滑轨(28)固设在第一气缸(29)顶端且与从动轴(33)平行，安装板(26)滑动设置在滑轨(28)内，安装板(26)内固设有传动电机(27)，传动电机(27)输出端动力连接有竖直向上的主动轴(25)，清洗轮(24)固设在主动轴(25)向上伸出安装板(26)的一端，该清洗轮(24)水平。

3.根据权利要求2所述的一种模板清洗装置，其特征在于：安装板(26)一侧端面固设有连接杆(30)，连接杆(30)上设有竖向的清理箱(12)，清理箱(12)底端开设有竖直向下的吸水槽(32)，吸水槽(32)的槽口处固设有筛网(31)，清理箱(12)内固设有潜水泵(10)，清理箱(12)内穿设有伸出清理箱(12)的输水管(11)，潜水泵(10)连通吸水槽(32)与输水管(11)，输水管(11)连通有朝向清洗轮(24)的喷嘴(13)。

4.根据权利要求1所述的一种模板清洗装置，其特征在于：清洗箱(16)两侧内壁均固设有倾斜的输送板(15)，输送板(15)朝向第一气缸(29)的一端倾斜向下。

5.根据权利要求1或2所述的一种模板清洗装置，其特征在于：清洗箱(16)顶端固设有立板(17)，立板(17)顶端固设有受力板(20)，受力板(20)底端固设有竖直向下的第二气缸(21)，第二气缸(21)底端固设有压力板(22)，压力板(22)底端开设有开口向下的压力腔(23)，压力腔(23)内转动设有若干根与从动轴(33)平行的受力轴(18)，受力轴(18)上均固设有同轴的压力轮(19)。

6.根据权利要求1所述的一种模板清洗装置，其特征在于：动力组件包括固设在清洗箱(16)外的接触板(38)、固设在接触板(38)顶端均的载物板(37)与固设在载物板(37)朝向清洗箱(16)一侧端面的动力电机(36)，动力电机(36)输出端动力连接有朝向清洗箱(16)的电机轴(39)，电机轴(39)固设有同轴的主动带轮(40)，从动轴(33)处于清洗箱(16)外的一端均固设有从动带轮(34)，从动带轮(34)与主动带轮(40)间绕设有皮带(35)。

技术总结
本技术提供了一种模板清洗装置，解决了背景技术中提出的施工现场的扬尘会牢牢吸附在模板上，仅凭水流冲洗无法达到清洗效果，无法对模板重复利用的技术问题。本技术公开了一种模板清洗装置，包括顶部开口的清洗箱，清洗箱前后两侧内壁均转动设有若干根水平平行且等高的从动轴，同侧从动轴轴心连线保持水平，从动轴处于清洗箱内的一端均固设有同轴的传送轮，从动轴处于清洗箱外的一端均与动力组件动力连接，该动力组件用于带动多根从动轴同步转动，清洗箱底壁固设有竖直向上的第一气缸，第一气缸顶端设有用于对模板进行清洗的清洗组件，加强了对模板的清洗效果，实现对模板的重复利用。

技术研发人员：莫根芳,莫雨欣,潘强
受保护的技术使用者：湖州天逸预制构件有限公司
技术研发日：20221031
技术公布日：2024/1/11
