一种建筑幕墙安装用固定装置的制作方法

本技术涉及建筑幕墙，具体为一种建筑幕墙安装用固定装置。

背景技术：

1、幕墙是指相比较于建筑主体结构有位移能力且不分担主体机构所受作用力的装饰结构，是现代化建筑经常使用的一种立面，幕墙通常不承载任何负荷。

2、建筑幕墙在安装时需要使用到固定装置来增加建筑幕墙安装的稳定性，在对建筑幕墙安装时需要分为好几个步骤，如需要将建筑幕墙移动至合适位置后再进行安装，再如将建筑幕墙直接安装在合适位置。

3、现有的建筑幕墙用固定装置通常是在建筑幕墙移动至合适位置后，对幕墙进行固定，但在幕墙安装时常常会因为位置安装不恰当等原因需要对幕墙的位置进行调节移动，现有技术不便于带动幕墙进行移动，安装人员调节幕墙位置较为困难，幕墙的灵活性较差。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的在于提供一种建筑幕墙安装用固定装置，以解决上述背景技术中提出不便于带动幕墙进行移动，安装人员调节幕墙位置较为困难的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种建筑幕墙安装用固定装置，包括主体机构、多方位固定机构和移动机构，所述多方位固定机构位于主体机构的上方，所述移动机构位于主体机构的前方，所述主体机构包括固定底座和固定板，所述固定板固定安装在固定底座的上端，所述多方位固定机构包括固定放置槽、固定螺母、调节螺杆、夹紧板一、硅橡胶垫一、电动推杆一、夹紧板二和硅橡胶垫二，所述固定放置槽固定设置在固定板的中部，所述固定螺母固定安装在固定板的左右两端。

5、优选的，所述调节螺杆活动安装在固定螺母的内端，所述调节螺杆与固定螺母螺纹连接，所述夹紧板一固定安装在调节螺杆的中部，所述夹紧板一位于固定板的中部，夹紧板一便于对幕墙的左右两侧进行夹紧。

6、优选的，所述夹紧板一固定连接调节螺杆，所述硅橡胶垫一固定安装在夹紧板一的中部，所述硅橡胶垫一固定连接夹紧板一，硅橡胶垫一增加夹紧板一与幕墙的摩擦力，使幕墙稳定性更高。

7、优选的，所述电动推杆一固定安装在固定板的前后两端，所述夹紧板二固定安装在电动推杆一的中部，所述夹紧板二位于固定板的中部，夹紧板二便于从前后两方对幕墙进行夹紧。

8、优选的，所述夹紧板二固定连接电动推杆一，所述硅橡胶垫二固定安装在夹紧板二的中部，所述硅橡胶垫二固定连接夹紧板二，硅橡胶垫二增加夹紧板二与幕墙的摩擦力。

9、优选的，所述移动机构包括移动把手、凹槽、电动推杆二和万向轮，所述移动把手固定安装在固定底座的前端，便于推动固定装置移动。

10、优选的，所述凹槽固定设置在固定底座的下端，所述凹槽均匀分布在固定底座的下端，便于对万向轮进行回收。

11、优选的，所述电动推杆二固定安装在凹槽的下端，所述万向轮固定安装在电动推杆二的下端，便于增加固定装置的稳定性。

12、与现有技术相比，本实用新型的有益效果是：

13、1、该建筑幕墙安装用固定装置，通过安装多方位固定机构，便于在建筑幕墙安装前对建筑幕墙进行全方位夹紧后带动建筑幕墙稳定移动至合适安装处，增加建筑幕墙调节位置的稳定性；

14、2、该建筑幕墙安装用固定装置，通过安装移动机构，便于在多方位固定机构对建筑幕墙夹紧后带动建筑幕墙调节至合适的安装位置，增加建筑幕墙安装的灵活性；

15、3、该建筑幕墙安装用固定装置，通过安装电动推杆二与凹槽，便于在建筑幕墙需要安装时对万向轮进行回收，避免在建筑幕墙安装时滑动，增加建筑幕墙的稳定性。

技术特征：

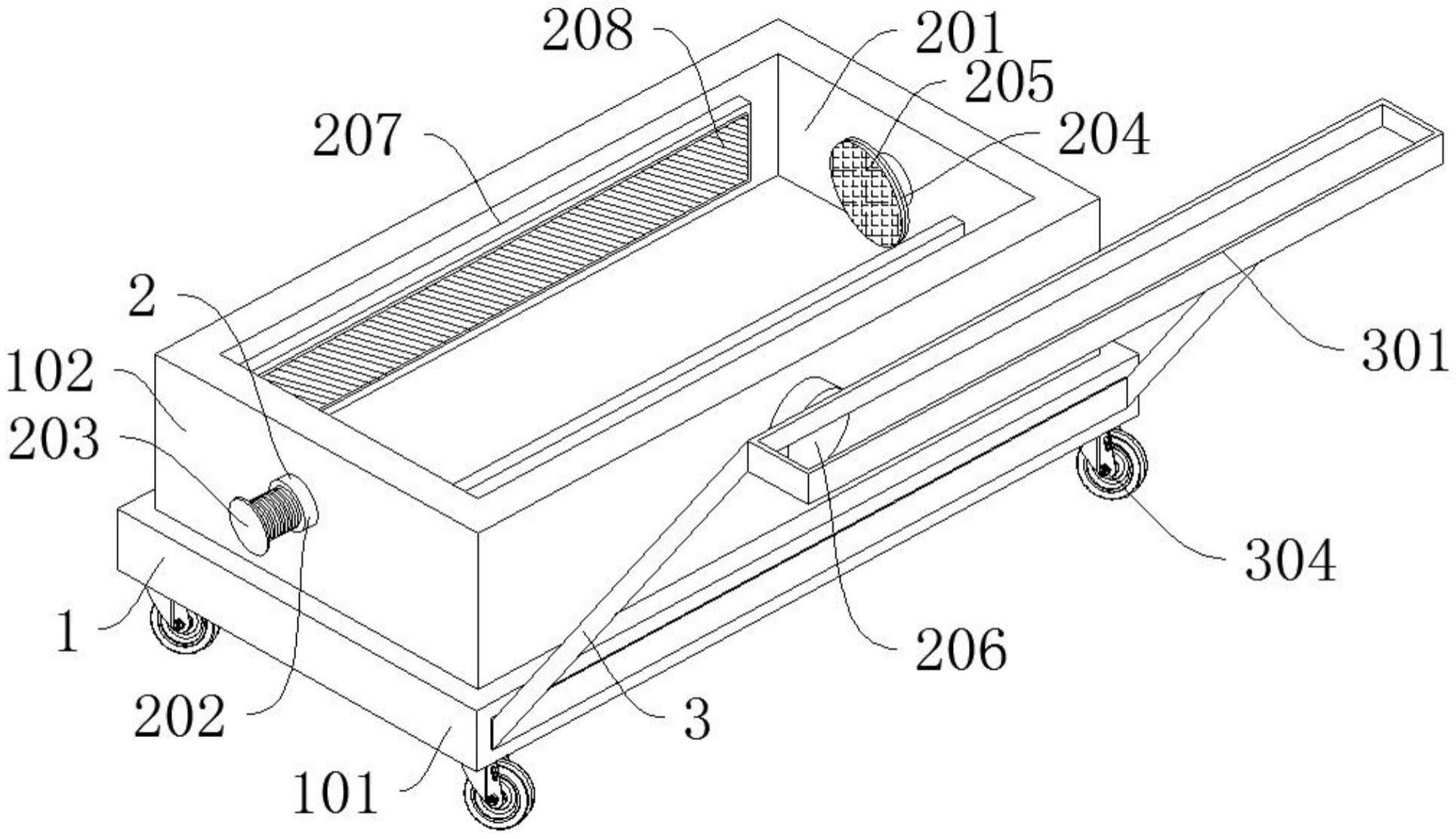

1.一种建筑幕墙安装用固定装置，包括主体机构(1)、多方位固定机构(2)和移动机构(3)，其特征在于：所述多方位固定机构(2)位于主体机构(1)的上方，所述移动机构(3)位于主体机构(1)的前方，所述主体机构(1)包括固定底座(101)和固定板(102)，所述固定板(102)固定安装在固定底座(101)的上端，所述多方位固定机构(2)包括固定放置槽(201)、固定螺母(202)、调节螺杆(203)、夹紧板一(204)、硅橡胶垫一(205)、电动推杆一(206)、夹紧板二(207)和硅橡胶垫二(208)，所述固定放置槽(201)固定设置在固定板(102)的中部，所述固定螺母(202)固定安装在固定板(102)的左右两端。

2.根据权利要求1所述的一种建筑幕墙安装用固定装置，其特征在于：所述调节螺杆(203)活动安装在固定螺母(202)的内端，所述调节螺杆(203)与固定螺母(202)螺纹连接，所述夹紧板一(204)固定安装在调节螺杆(203)的中部，所述夹紧板一(204)位于固定板(102)的中部。

3.根据权利要求2所述的一种建筑幕墙安装用固定装置，其特征在于：所述夹紧板一(204)固定连接调节螺杆(203)，所述硅橡胶垫一(205)固定安装在夹紧板一(204)的中部，所述硅橡胶垫一(205)固定连接夹紧板一(204)。

4.根据权利要求3所述的一种建筑幕墙安装用固定装置，其特征在于：所述电动推杆一(206)固定安装在固定板(102)的前后两端，所述夹紧板二(207)固定安装在电动推杆一(206)的中部，所述夹紧板二(207)位于固定板(102)的中部。

5.根据权利要求4所述的一种建筑幕墙安装用固定装置，其特征在于：所述夹紧板二(207)固定连接电动推杆一(206)，所述硅橡胶垫二(208)固定安装在夹紧板二(207)的中部，所述硅橡胶垫二(208)固定连接夹紧板二(207)。

6.根据权利要求5所述的一种建筑幕墙安装用固定装置，其特征在于：所述移动机构(3)包括移动把手(301)、凹槽(302)、电动推杆二(303)和万向轮(304)，所述移动把手(301)固定安装在固定底座(101)的前端。

7.根据权利要求6所述的一种建筑幕墙安装用固定装置，其特征在于：所述凹槽(302)固定设置在固定底座(101)的下端，所述凹槽(302)均匀分布在固定底座(101)的下端。

8.根据权利要求7所述的一种建筑幕墙安装用固定装置，其特征在于：所述电动推杆二(303)固定安装在凹槽(302)的下端，所述万向轮(304)固定安装在电动推杆二(303)的下端。

技术总结
本技术涉及建筑幕墙技术领域，且公开了一种建筑幕墙安装用固定装置，包括主体机构、多方位固定机构和移动机构，所述多方位固定机构位于主体机构的上方，所述移动机构位于主体机构的前方，所述主体机构包括固定底座和固定板，所述固定板固定安装在固定底座的上端，所述多方位固定机构包括固定放置槽、固定螺母、调节螺杆、夹紧板一、硅橡胶垫一、电动推杆一、夹紧板二和硅橡胶垫二，所述固定放置槽固定设置在固定板的中部，所述固定螺母固定安装在固定板的左右两端。该建筑幕墙安装用固定装置，便于在建筑幕墙安装前对建筑幕墙进行全方位夹紧后带动建筑幕墙稳定移动至安装处，增加建筑幕墙调节位置的稳定性。

技术研发人员：欧阳林鹤
受保护的技术使用者：河北昆岭建筑装饰工程有限公司
技术研发日：20221108
技术公布日：2024/1/11
