一种组合式半灌浆套筒的制作方法

本技术属于装配式建筑构件连接，具体涉及一种组合式半灌浆套筒。

背景技术：

1、随着建筑工业化的发展，装配式施工是加快建筑工业化进程的重要途径，在质量、安全、速度以及减少施工时间、环境影响、施工成本、能耗等方面，有助于施工过程的改进。而且，装配式建筑实施的关键技术在于装配式连接件之间的可靠连接，连接节点的可靠性直接决定了整体结构的安全性。由于半灌浆套筒构造简单且成本低，因此半灌浆套筒连接成为预制混凝土柱或预制混凝土柱基等垂直结构中常用的接头形式之一。

2、半灌浆套筒连接技术一般指套筒一端与钢筋采用螺纹连接，另一端与钢筋采用灌浆连接。相关研究表明，钢筋在螺纹连接处突然拔出破坏是半灌浆套筒破坏的形式之一，其主要原因是由于现有的半灌浆套筒设计上存在不足，螺纹连接处的钢筋受力会产生颈缩，而现有半灌浆套筒未能提供良好的约束，使钢筋未达到最大破坏力之前出现滑丝导致突然拔出破坏。现场施工条件等不确定因素、钢筋滚丝深度不够或精度不足都会对螺纹连接处性能产生影响。同时，主筋在绑扎浇筑过程中很难保证每根都定位十分准确，在装配过程中无法保证钢筋轴心与套筒轴心重合，将会出现钢筋轴心与套筒轴心偏心接合、成角度接合等问题从而，影响套筒两端钢筋传力性能。现有技术多采用增加卡位槽或弹性钢片来固定钢筋，但由于形状设计不合理以及刚度不够等原因影响，很难应用到现场施工中。

技术实现思路

1、有鉴于此，本实用新型的目的在于提供一种组合式半灌浆套筒，可以提高半灌浆套筒在螺纹连接处的性能。

2、为达到上述目的，本实用新型提供如下技术方案：

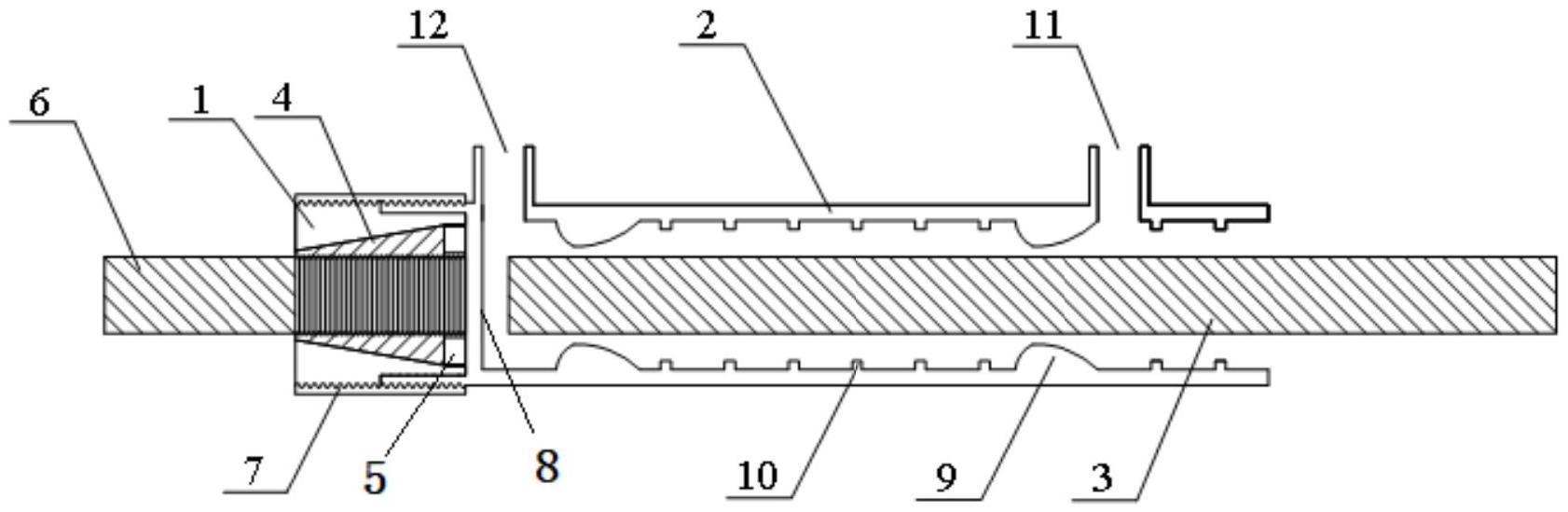

3、本实用新型一种组合式半灌浆套筒，包括锚固套筒、穿插于锚固套筒连接端的钢筋、与锚固套筒的锚固端相连的灌浆套筒，所述锚固套筒的内侧形成有锥形的内腔，所述锚固套筒和钢筋之间设置有连接结构，所述连接结构包括活动夹块和限位螺母，所述活动夹块的外侧形成有锥形面；沿锚固端至连接端轴向移动所述活动夹块，通过所述内腔与锥形面配合，使得所述锚固套筒能够将活动夹块压紧于钢筋，所述限位螺母连接在锚固套筒上用于对活动夹块进行限位。

4、进一步，所述钢筋的外侧形成有第一外螺纹，所述活动夹块的内侧形成有与钢筋对应的第一内螺纹。

5、进一步，所述锥形面的外侧沿其母线设置有凸起，所述内腔的内壁上开设有与所述凸起对应的凹槽。

6、进一步，所述限位螺母的外侧开设有第二外螺纹，所述锚固套筒的内侧开设有与第二外螺纹配合的第二内螺纹，所述第二内螺纹靠近锚固套筒的锚固端，所述限位螺母的外径大于钢筋的外径。

7、进一步，所述锚固套筒与灌浆套筒通过紧固件分体式连接，所述紧固件的内侧开设有第三内螺纹，所述锚固套筒和灌浆套筒的外侧分别开设有与第三内螺纹对应的第三外螺纹和第四外螺纹。

8、进一步，靠近锚固端在所述灌浆套筒的内侧设置有用于对钢筋进行限位的限位板。

9、进一步，所述灌浆套筒内穿设有内部钢筋，所述灌浆套筒的内壁沿轴向设置有若干剪力键，同时灌浆套筒的内侧设有用于约束内部钢筋位置的限位构造。

10、进一步，所述限位构造包括沿圆周均布形成在灌浆套筒内壁的至少三个圆弧形凸起。

11、进一步，所述圆弧形凸起的表面与内部钢筋之间设有一定的间距。

12、进一步，所述灌浆套筒的内侧设置有两组所述限位构造，两组所述限位构造分别位于灌浆套筒靠近灌浆口和出浆口的位置。

13、本实用新型的有益效果在于：

14、本实用新型一种组合式半灌浆套筒，通过在锚固套筒和钢筋之间设置有连接结构，锚固套筒的内腔与活动夹块的锥形面配合，使得连接结构在轴向施压时能够通过锚固套筒将活动夹块加压变形，使其压紧于钢筋，能很好的约束钢筋的受力变形，进一步提高半灌浆套筒的抗拉性能，避免钢筋在螺纹连接处突然拔出破坏的产生。

15、本实用新型套筒，锚固套筒上还连接有用于对活动夹块进行限位的限位螺母，对连接结构起到固定的作用，避免活动夹块脱出。

16、本实用新型的其他优点、目标和特征将在随后的说明书中进行阐述，并且在某种程度上对本领域技术人员而言是显而易见的，或者本领域技术人员可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。

技术特征：

1.一种组合式半灌浆套筒，包括锚固套筒、穿插于锚固套筒连接端的钢筋、与锚固套筒的锚固端相连的灌浆套筒，其特征在于：所述锚固套筒的内侧形成有锥形的内腔，所述锚固套筒和钢筋之间设置有连接结构，所述连接结构包括活动夹块和限位螺母，所述活动夹块的外侧形成有锥形面；沿锚固端至连接端轴向移动所述活动夹块，通过所述内腔与锥形面配合，使得所述锚固套筒能够将活动夹块压紧于钢筋，所述限位螺母连接在锚固套筒上用于对活动夹块进行限位。

2.根据权利要求1所述的一种组合式半灌浆套筒，其特征在于：所述钢筋的外侧形成有第一外螺纹，所述活动夹块的内侧形成有与钢筋对应的第一内螺纹。

3.根据权利要求2所述的一种组合式半灌浆套筒，其特征在于：所述锥形面的外侧沿其母线设置有凸起，所述内腔的内壁上开设有与所述凸起对应的凹槽。

4.根据权利要求3所述的一种组合式半灌浆套筒，其特征在于：所述限位螺母的外侧开设有第二外螺纹，所述锚固套筒的内侧开设有与第二外螺纹配合的第二内螺纹，所述第二内螺纹靠近锚固套筒的锚固端，所述限位螺母的外径大于钢筋的外径。

5.根据权利要求1-4任一项所述的一种组合式半灌浆套筒，其特征在于：所述锚固套筒与灌浆套筒通过紧固件分体式连接，所述紧固件的内侧开设有第三内螺纹，所述锚固套筒和灌浆套筒的外侧分别开设有与第三内螺纹对应的第三外螺纹和第四外螺纹。

6.根据权利要求5所述的一种组合式半灌浆套筒，其特征在于：靠近锚固端在所述灌浆套筒的内侧设置有用于对钢筋进行限位的限位板。

7.根据权利要求1-4任一项所述的一种组合式半灌浆套筒，其特征在于：所述灌浆套筒内穿设有内部钢筋，所述灌浆套筒的内壁沿轴向设置有若干剪力键，同时灌浆套筒的内侧设有用于约束内部钢筋位置的限位构造。

8.根据权利要求7所述的一种组合式半灌浆套筒，其特征在于：所述限位构造包括沿圆周均布形成在灌浆套筒内壁的至少三个圆弧形凸起。

9.根据权利要求8所述的一种组合式半灌浆套筒，其特征在于：所述圆弧形凸起的表面与内部钢筋之间设有一定的间距。

10.根据权利要求7所述的一种组合式半灌浆套筒，其特征在于：所述灌浆套筒的内侧设置有两组所述限位构造，两组所述限位构造分别位于灌浆套筒靠近灌浆口和出浆口的位置。

技术总结
本技术公开了一种组合式半灌浆套筒，属于装配式构件连接技术领域，包括锚固套筒、穿插于锚固套筒连接端的钢筋、与锚固套筒的锚固端相连的灌浆套筒，所述锚固套筒的内侧形成有锥形的内腔，所述锚固套筒和钢筋之间设置有连接结构，所述连接结构包括活动夹块和限位螺母，所述活动夹块的外侧形成有锥形面；沿锚固端至连接端轴向移动所述活动夹块，通过所述内腔与锥形面配合，使得所述锚固套筒能够将活动夹块压紧于钢筋，所述限位螺母连接在锚固套筒上用于对活动夹块进行限位。本技术套筒可以提高半灌浆套筒在螺纹连接处的性能。

技术研发人员：王建飞,王跃,李盟,任强,王勋飞,赵朋欣,马壮,刘丙正,寇晓静,李艳娜,王利辉
受保护的技术使用者：中交建筑集团有限公司
技术研发日：20221108
技术公布日：2024/1/11
