一种房建施工墙体粉刷设备的制作方法

本技术涉及房建施工，特别是一种房建施工墙体粉刷设备。

背景技术：

1、墙体粉刷是房建施工中必不可少的一个环节，可以为居住者提供一个整洁、美观的居住环境。在进行墙体粉刷工作时，施工人员将粉刷装置的粉刷筒伸入粉刷液内蘸取粉刷液，再将粉刷筒在墙面上反复粉刷。在此过程中，粉刷筒上的粉刷液经常会滴落，由于其具有一定的粘结性，无论是滴在工作者衣服上或是地板上，后期清理都比较麻烦。为此，提出一种房建施工墙体粉刷设备，作以改进。

技术实现思路

1、本实用新型的目的旨在至少解决所述技术缺陷之一。

2、为此，本实用新型的一个目的在于提出一种房建施工墙体粉刷设备，以解决背景技术中所提到的问题，克服现有技术中存在的不足。

3、为了实现上述目的，本实用新型一方面的实施例提供一种房建施工墙体粉刷设备，包括主杆，所述主杆下部设置有防滑带；其特征在于，所述主杆中部固定连接有挂钩，所述主杆中部固定连接有限位环，所述主杆上部套接有活动环，所述主杆上部固定连接有固定板，所述主杆的顶部套接有套盒，所述主杆的顶端固定连接有固定架，所述固定架内转动连接有滚筒，所述活动环底面固定连接有锁链，所述锁链末端固定连接挂环，所述固定板顶面固定连接有弹簧，所述活动环顶面固定连接有连杆。

4、由上述任一方案优选的是，所述防滑带有两处，所述挂钩有两个且分别设置在主杆的两侧。

5、由上述任一方案优选的是，所述限位环有两个且分别设置在主杆的两侧，所述套盒套在滚筒的外侧。

6、采用上述技术方案：两处防滑带可以让工作人员在使用时更稳定的握持。在主杆两侧设置挂钩可以将挂环挂在挂钩上，挂环通过锁链带动滑动环向下移动，活动环通过连杆拉动套盒向下移动，套盒压缩弹簧，当挂环挂在挂钩上以后，套盒向下移动至将滚筒露出。

7、由上述任一方案优选的是，所述固定架为匚型，所述固定架内设置有转轴，所述滚筒套接在固定架内的转轴外。

8、由上述任一方案优选的是，所述锁链有两条，所述锁链从限位环内穿过，所述挂环有两个。

9、由上述任一方案优选的是，所述弹簧有两个，所述弹簧一端与固定板顶面固定连接且另一端与套盒底面固定连接。

10、由上述任一方案优选的是，所述连杆有两根，所述连杆一端与活动环固定连接且另一端与套盒固定连接。

11、采用上述技术方案：固定架为滚筒提供支撑并将滚筒与主杆连接，滚筒用以蘸取粉刷液并对墙面进行粉刷。锁链、挂环、弹簧和连杆均设置两个，套盒从两个方向都可以受到拉动，使套盒两侧平衡。限位环可以限制锁链的移动。在进行蘸取粉刷液或粉刷墙面时，将挂环挂在挂钩上，弹簧处于被压缩状态，套盒向下移动使滚筒露出。在其他情况下，将挂环从挂钩上取下，弹簧处于自然状态，套盒套在滚筒上，对滚筒形成保护。

12、与现有技术相比，本实用新型所具有的优点和有益效果为：

13、1、该房建施工墙体粉刷设备，通过设置套盒，并配合设置挂钩、限位环、活动环、固定板、锁链、挂环、弹簧和连杆，使工作人员在进行粉刷工作时，可以拉动挂环，并将挂环挂在挂钩上，在此过程中，挂环通过锁链带动活动环向下移动，活动环通过连杆带动套盒向下移动，弹簧受到压缩，套盒将滚筒露出，以蘸取粉刷液或粉刷墙面。滚筒上的粉刷液在滴落时会进入套盒内，避免其粘在工作者衣服上或地板上。

14、2、该房建施工墙体粉刷设备，在不使用状态下，可以将挂环从挂钩上取下，使套盒将滚筒套住，对滚筒形成保护，延长滚筒的使用寿命。

15、本实用新型附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

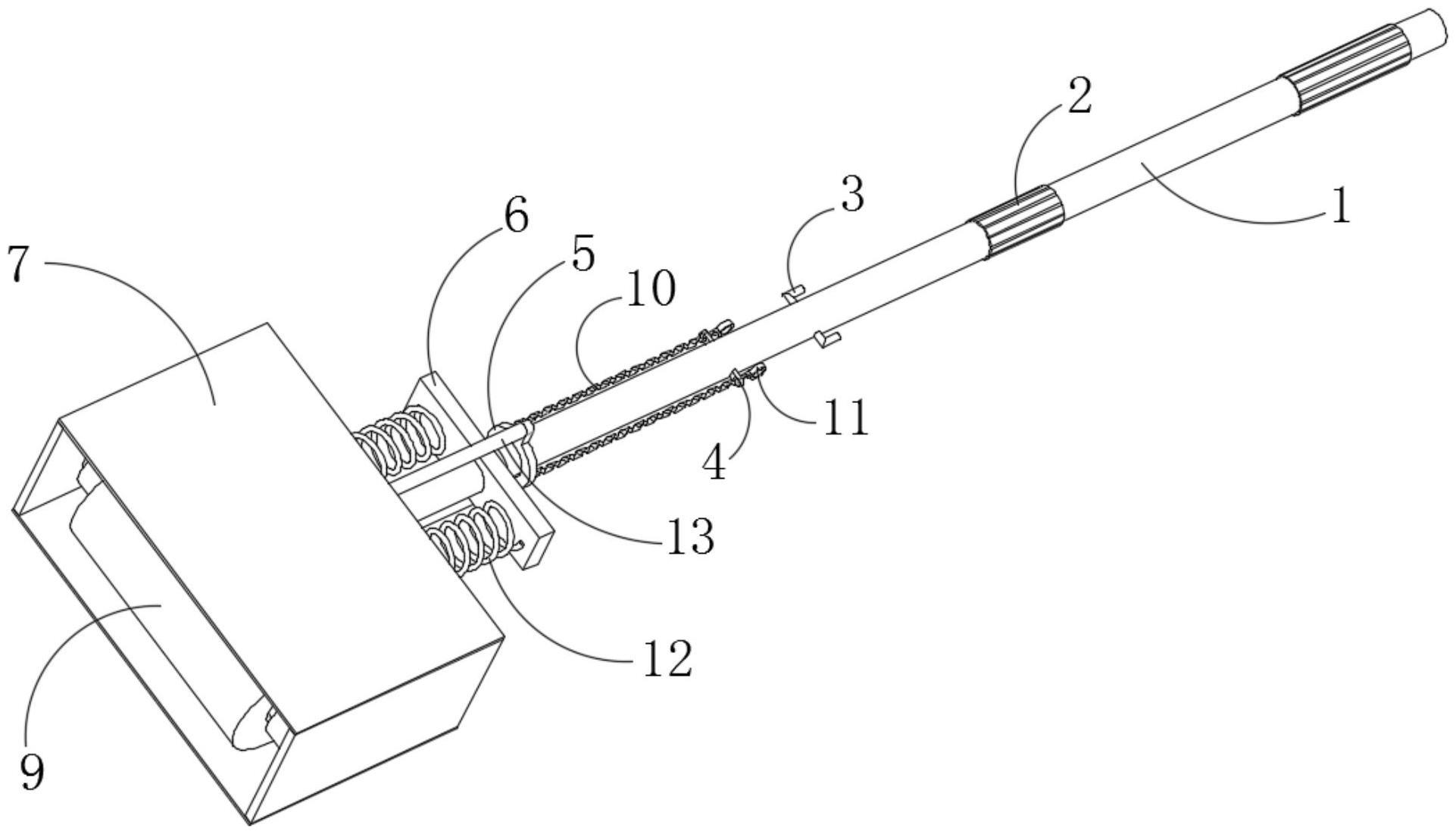

1.一种房建施工墙体粉刷设备，包括主杆(1)，所述主杆(1)下部设置有防滑带(2)；其特征在于，所述主杆(1)中部固定连接有挂钩(3)，所述主杆(1)中部固定连接有限位环(4)，所述主杆(1)上部套接有活动环(5)，所述主杆(1)上部固定连接有固定板(6)，所述主杆(1)的顶部套接有套盒(7)，所述主杆(1)的顶端固定连接有固定架(8)，所述固定架(8)内转动连接有滚筒(9)，所述活动环(5)底面固定连接有锁链(10)，所述锁链(10)末端固定连接挂环(11)，所述固定板(6)顶面固定连接有弹簧(12)，所述活动环(5)顶面固定连接有连杆(13)。

2.如权利要求1所述的一种房建施工墙体粉刷设备，其特征在于：所述防滑带(2)有两处，所述挂钩(3)有两个且分别设置在主杆(1)的两侧。

3.如权利要求2所述的一种房建施工墙体粉刷设备，其特征在于：所述限位环(4)有两个且分别设置在主杆(1)的两侧，所述套盒(7)套在滚筒(9)的外侧。

4.如权利要求3所述的一种房建施工墙体粉刷设备，其特征在于：所述固定架(8)为匚型，所述固定架(8)内设置有转轴，所述滚筒(9)套接在固定架(8)内的转轴外。

5.如权利要求4所述的一种房建施工墙体粉刷设备，其特征在于：所述锁链(10)有两条，所述锁链(10)从限位环(4)内穿过，所述挂环(11)有两个。

6.如权利要求5所述的一种房建施工墙体粉刷设备，其特征在于：所述弹簧(12)有两个，所述弹簧(12)一端与固定板(6)顶面固定连接且另一端与套盒(7)底面固定连接。

7.如权利要求6所述的一种房建施工墙体粉刷设备，其特征在于：所述连杆(13)有两根，所述连杆(13)一端与活动环(5)固定连接且另一端与套盒(7)固定连接。

技术总结
本技术提出了一种房建施工墙体粉刷设备。包括主杆，所述主杆下部设置有防滑带；其特征在于，所述主杆中部固定连接有挂钩，所述主杆中部固定连接有限位环，所述主杆上部套接有活动环，所述主杆上部固定连接有固定板，所述主杆的顶部套接有套盒，所述主杆的顶端固定连接有固定架，所述固定架内转动连接有滚筒，所述活动环底面固定连接有锁链，所述锁链末端固定连接挂环，所述固定板顶面固定连接有弹簧，所述活动环顶面固定连接有连杆。本技术的优点在于：滚筒上的粉刷液在滴落时会进入套盒内，避免其粘在工作者衣服上或地板上。在不使用状态下，可以将挂环从挂钩上取下，使套盒将滚筒套住，对滚筒形成保护。
