一种洁净室板墙的密封固定结构的制作方法

本申请涉及洁净室，更具体地说，涉及一种洁净室板墙的密封固定结构。

背景技术：

1、洁净室指对空气洁净度、温度、湿度、压力、噪声等参数根据需要都进行控制的密闭性较好的空间，亦即是不论外在之空气条件如何变化，其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。

2、授权公告号为cn211548245u的实用新型专利公开了一种洁净室墙板结构。所述的h形嵌地槽通过膨胀螺栓配合镶嵌固定在地面上；所述的h形嵌地槽的上端通过密封垫卡接有洁净室墙板，且通过h形嵌地槽上端两侧的墙板固定螺栓进行固定；所述的洁净室墙板的左侧下端固定有z形卡件一，h形嵌地槽的左侧地面固定有z形卡件二；且z形卡件一、z形卡件二之间卡接有弧形密封卡板，且弧形密封卡板的中间设置有填充口，所述的弧形密封卡板的背面填充有密封填充物。它采用h形卡座进行嵌地密封，并在u型卡板与密封填充的配合，对洁净室墙板的地脚进行密封处理，避免传统固定底座底部密封效果差，容易积攒灰尘的问题。

3、上述技术方案通过在弧形卡板内注入密封填充物来提高装置的密封性，并通过多个z型卡件对弧形密封卡板进行限位，但是，该装置在填充密封填充物后，墙板及h型嵌地槽与密封填充物难以进行拆分，不便于后期对其进行拆装维修工作。

技术实现思路

1、为了解决上述问题，本申请提供一种洁净室板墙的密封固定结构，采用如下的技术方案：

2、一种洁净室板墙的密封固定结构，包括板墙本体和两个结构相同的第一安装架，两个所述第一安装架呈对称分布，且所述板墙本体安装于两个第一安装架之间，两个所述第一安装架互相靠近的一侧底端均固定安装有第二安装架，所述第一安装架侧壁固定安装有第一密封条，且所述第二安装架顶端固定安装有第二密封条，所述第一安装架底端固定安装有第三密封条，且所述第一安装架顶端侧壁安装有多个结构相同的第一定位螺栓，所述第一定位螺栓贯穿第一安装架侧壁与地面相连接，且所述第一安装架一侧侧壁固定安装有多个结构相同的第二定位螺栓，所述第二定位螺栓贯穿第一安装架侧壁与板墙本体相连接。

3、通过采用上述技术方案，设置的第一密封条能够提高第一安装架及板墙本体之间的密封性，设置的第二密封条能够提高第二安装架及板墙本体之间的密封性，设置的第三密封条能够提高第一安装架与地面的密封性。

4、进一步的，所述第一安装架的截面呈l型。

5、通过采用上述技术方案，第一安装架所设置的l型能够提高其安装的稳定性。

6、进一步的，所述第一安装架侧壁开设有两个结构相同的安装槽，且所述第一安装架侧壁开设有多个结构相同的滑槽，所述安装槽与滑槽相连通，且所述安装槽内滑动安装限位块，两个所述限位块之间连接设置有限位板，且所述限位块两侧均固定安装有呈对称分布的滑块，所述滑块滑动安装于滑槽内。

7、通过采用上述技术方案，设置的限位板能够滑动安装于安装槽内，对对l型的第一安装架进行支撑，提高其结构稳定性。

8、进一步的，所述第一安装架侧壁开设有两个呈对称分布的固定槽，且所述固定槽与安装槽相连通，所述固定槽内安装有伸缩杆，且所述伸缩杆一端固定安装有卡块，所述伸缩杆圆周侧壁套设有限位弹簧。

9、通过采用上述技术方案，卡块能够对限位板进行限位，避免限位板滑出安装槽。

10、进一步的，所述板墙本体内安装有加固筋网。

11、通过采用上述技术方案，设置的加固筋网能够提高板墙本体的结构稳定性。

12、进一步的，所述加固筋网两侧均安装有阻燃层。

13、通过采用上述技术方案，阻燃层能防止火焰破坏板墙本体。

14、进一步的，所述阻燃层两侧均设置有活性炭层。

15、通过采用上述技术方案，设置的活性炭层设置于板墙本体表面，活性炭可以吸附空气中的污染颗粒，使得洁净室更加干净。

16、综上所述，本申请包括以下有益技术效果：

17、(1)在装置内设有多个密封条，能够有效提高板墙本体的密封效果，并由第一安装架对板墙进行支撑限位，提高板墙的结构强度，再由多组定位螺栓对第一安装架及板墙本体进行安装限位，便于后期进行拆卸，提高其维修效率；

18、(2)在板墙本体内设有加固筋网，提高板墙本体的结构稳定性，并在板墙本体两侧设有活性炭层，活性炭可以吸附空气中的污染颗粒，使得洁净室更加干净。

技术特征：

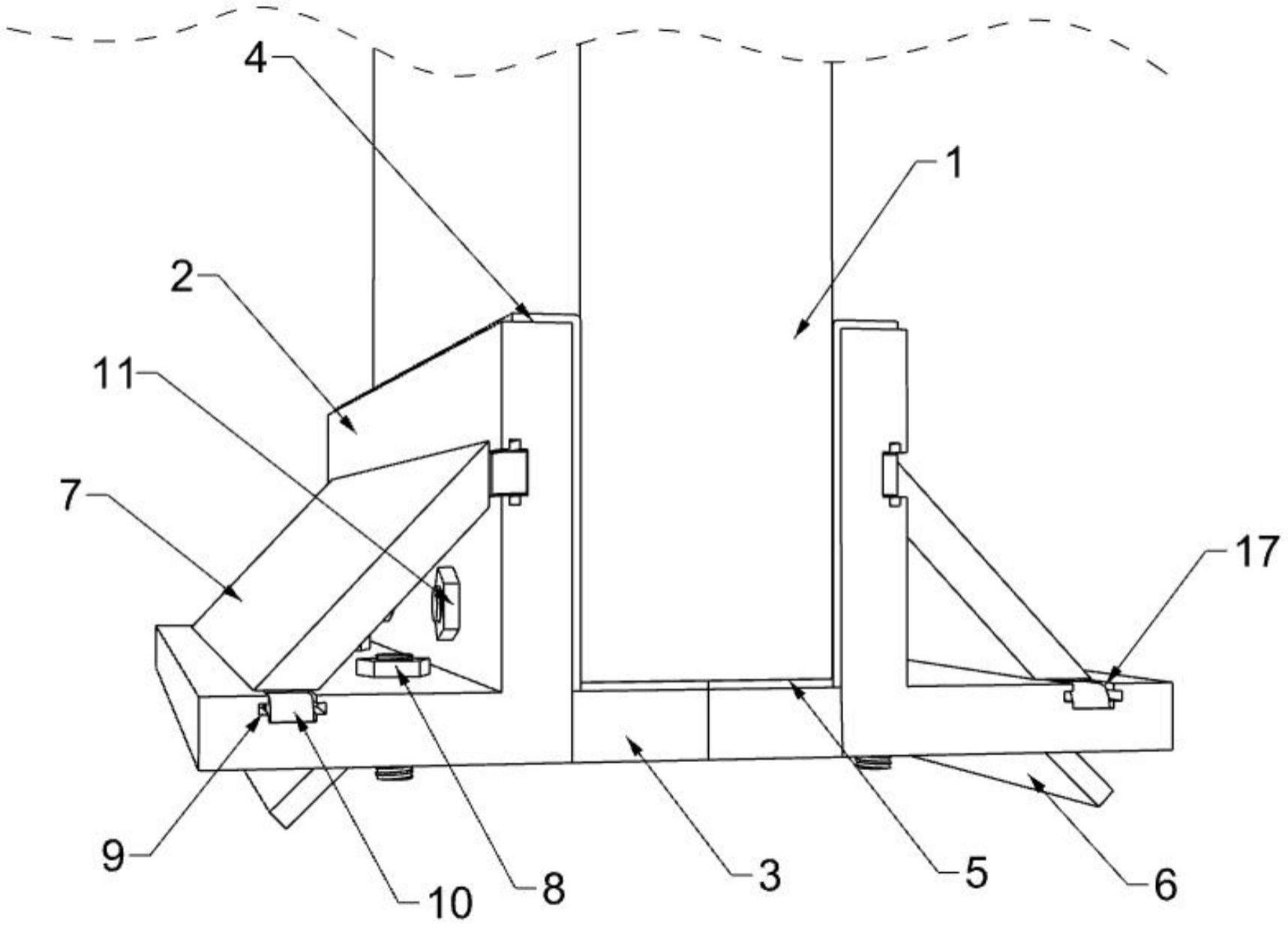

1.一种洁净室板墙的密封固定结构，包括板墙本体(1)和两个结构相同的第一安装架(2)，其特征在于：两个所述第一安装架(2)呈对称分布，且所述板墙本体(1)安装于两个第一安装架(2)之间，两个所述第一安装架(2)互相靠近的一侧底端均固定安装有第二安装架(3)，所述第一安装架(2)侧壁固定安装有第一密封条(4)，且所述第二安装架(3)顶端固定安装有第二密封条(5)，所述第一安装架(2)底端固定安装有第三密封条(6)，且所述第一安装架(2)顶端侧壁安装有多个结构相同的第一定位螺栓(8)，所述第一定位螺栓(8)贯穿第一安装架(2)侧壁与地面相连接，且所述第一安装架(2)一侧侧壁固定安装有多个结构相同的第二定位螺栓(11)，所述第二定位螺栓(11)贯穿第一安装架(2)侧壁与板墙本体(1)相连接。

2.根据权利要求1所述的一种洁净室板墙的密封固定结构，其特征在于：所述第一安装架(2)的截面呈l型。

3.根据权利要求1所述的一种洁净室板墙的密封固定结构，其特征在于：所述第一安装架(2)侧壁开设有两个结构相同的安装槽(17)，且所述第一安装架(2)侧壁开设有多个结构相同的滑槽(9)，所述安装槽(17)与滑槽(9)相连通，且所述安装槽(17)内滑动安装限位块(12)，两个所述限位块(12)之间连接设置有限位板(7)，且所述限位块(12)两侧均固定安装有呈对称分布的滑块(13)，所述滑块(13)滑动安装于滑槽(9)内。

4.根据权利要求1所述的一种洁净室板墙的密封固定结构，其特征在于：所述第一安装架(2)侧壁开设有两个呈对称分布的固定槽(14)，且所述固定槽(14)与安装槽(17)相连通，所述固定槽(14)内安装有伸缩杆(15)，且所述伸缩杆(15)一端固定安装有卡块(10)，所述伸缩杆(15)圆周侧壁套设有限位弹簧(16)。

5.根据权利要求1所述的一种洁净室板墙的密封固定结构，其特征在于：所述板墙本体(1)内安装有加固筋网(20)。

6.根据权利要求5所述的一种洁净室板墙的密封固定结构，其特征在于：所述加固筋网(20)两侧均安装有阻燃层(19)。

7.根据权利要求6所述的一种洁净室板墙的密封固定结构，其特征在于：所述阻燃层(19)两侧均设置有活性炭层(18)。

技术总结
本申请公开了一种洁净室板墙的密封固定结构，属于洁净室技术领域，包括板墙本体和两个结构相同的第一安装架，两个所述第一安装架呈对称分布，且所述板墙本体安装于两个第一安装架之间，两个所述第一安装架互相靠近的一侧底端均固定安装有第二安装架，所述第一安装架侧壁固定安装有第一密封条，且所述第二安装架顶端固定安装有第二密封条，所述第一安装架底端固定安装有第三密封条。本申请装置内设有多个密封条，能够有效提高板墙本体的密封效果，并由第一安装架对板墙进行支撑限位，提高板墙的结构强度，再由多组定位螺栓对第一安装架及板墙本体进行安装限位，便于后期进行拆卸，提高其维修效率。

技术研发人员：唐显能,王长彬,罗征强,李海全,肖林,张波
受保护的技术使用者：四川华派净化工程有限公司
技术研发日：20221123
技术公布日：2024/1/13
