一种附着式爬升脚手架附着支架持力板保护结构的制作方法

本技术涉及建筑施工，具体为一种附着式爬升脚手架附着支架持力板保护结构。

背景技术：

1、高层建筑施工中，为保证施工过程的效率及安全性，建筑物外围通常采用附着式升降脚手架作为外防护架。

2、现有技术中的外防护架通常由于外叶墙板较薄且墙板中连接件设计时并未考虑支座悬挑附加荷载的影响，如荷载较大易造成爬架附着支架杆件变形，使用过程中存在巨大的安全风险。

3、在浇筑工序时，现有爬架保护附着成品带支腿垫板因结构强度与刚成型墙面接触，已造成混凝土墙面破损，导致结构质量缺陷及渗漏风险，现有技术存在附墙支座紧固杆件受力变形，安全性与可靠性较低的问题。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的在于提供一种附着式爬升脚手架附着支架持力板保护结构，以解决上述背景技术中提出现有技术存在附墙支座紧固杆件受力变形，安全性与可靠性较低的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种附着式爬升脚手架附着支架持力板保护结构，包括主体机构和保护机构，所述保护机构位于主体机构的左侧，所述主体机构包括混凝土墙体、复合保温板、复合保温连接支撑板、支持板和持力板本体，所述复合保温板固定安装在混凝土墙体、的左端，所述复合保温连接支撑板活动安装在复合保温板的左端，所述支持板固定安装在复合保温连接支撑板的左端，所述持力板本体固定安装在支持板的左端，所述保护机构包括紧固板、构件持力板、紧固螺母、支撑短柱孔洞、橡胶套件、支撑短柱本体和外接螺纹，所述紧固板固定安装在复合保温板左端前后两端的上下两端。

5、优选的，所述构件持力板固定安装在复合保温板的右端，所述构件持力板位于复合保温板的中部，有效保证附着式爬升脚手架附墙支座杆件性能，防止附墙支座紧固杆件受力变形，从而避免爬升脚手架的倾覆，具有良好安全性、可靠性。

6、优选的，所述紧固螺母活动安装在紧固板的左端，所述支撑短柱孔洞固定设置在复合保温板的中部，紧固螺母通过支撑短柱紧固本装置位置，增强保护结构之间连接的紧密性与稳定性，增强保护结构的保护强度，进一步提高保护结构使用的实用性。

7、优选的，所述支撑短柱孔洞均匀分布在复合保温板的中部，所述支撑短柱孔洞位于复合保温连接支撑板与紧固板的中部，可有效保证保温一体化墙板的整体性能，减少拼接部位面积，防止拼接处保温性能的下降，同时避免后期对保温一体化墙板开孔部位的修补，减少人工及材料的浪费，具有良好经济效益。

8、优选的，所述橡胶套件固定安装在支撑短柱孔洞的内端，所述支撑短柱本体固定安装在橡胶套件的内端，所述支撑短柱本体与支撑短柱孔洞相适配，防止附墙支座紧固杆件受力变形，增强保护结构的强度，且最大程度上减少了拼接孔洞的数量，避免拼接处影响保温效果。

9、优选的，所述外接螺纹固定设置在支撑短柱本体外端的左端，所述紧固螺母与支撑短柱本体的外接螺纹螺纹连接，增强保护结构的实用性。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该附着式爬升脚手架附着支架持力板保护结构，通过安装保护机构，有效保证附着式爬升脚手架附墙支座杆件性能，防止附墙支座紧固杆件受力变形，从而避免爬升脚手架的倾覆，具有良好安全性、可靠性；

12、2、该附着式爬升脚手架附着支架持力板保护结构，通过安装支撑短柱孔洞与支撑短柱，有效保证保温一体化墙板的整体性能，减少拼接部位面积，防止拼接处保温性能的下降，同时避免后期对保温一体化墙板开孔部位的修补，减少人工及材料的浪费，具有良好经济效益；

13、3、该附着式爬升脚手架附着支架持力板保护结构，通过安装紧固螺母，便于紧固螺母通过支撑短柱紧固本结构位置，增强本结构之间连接的紧密性与稳定性。

技术特征：

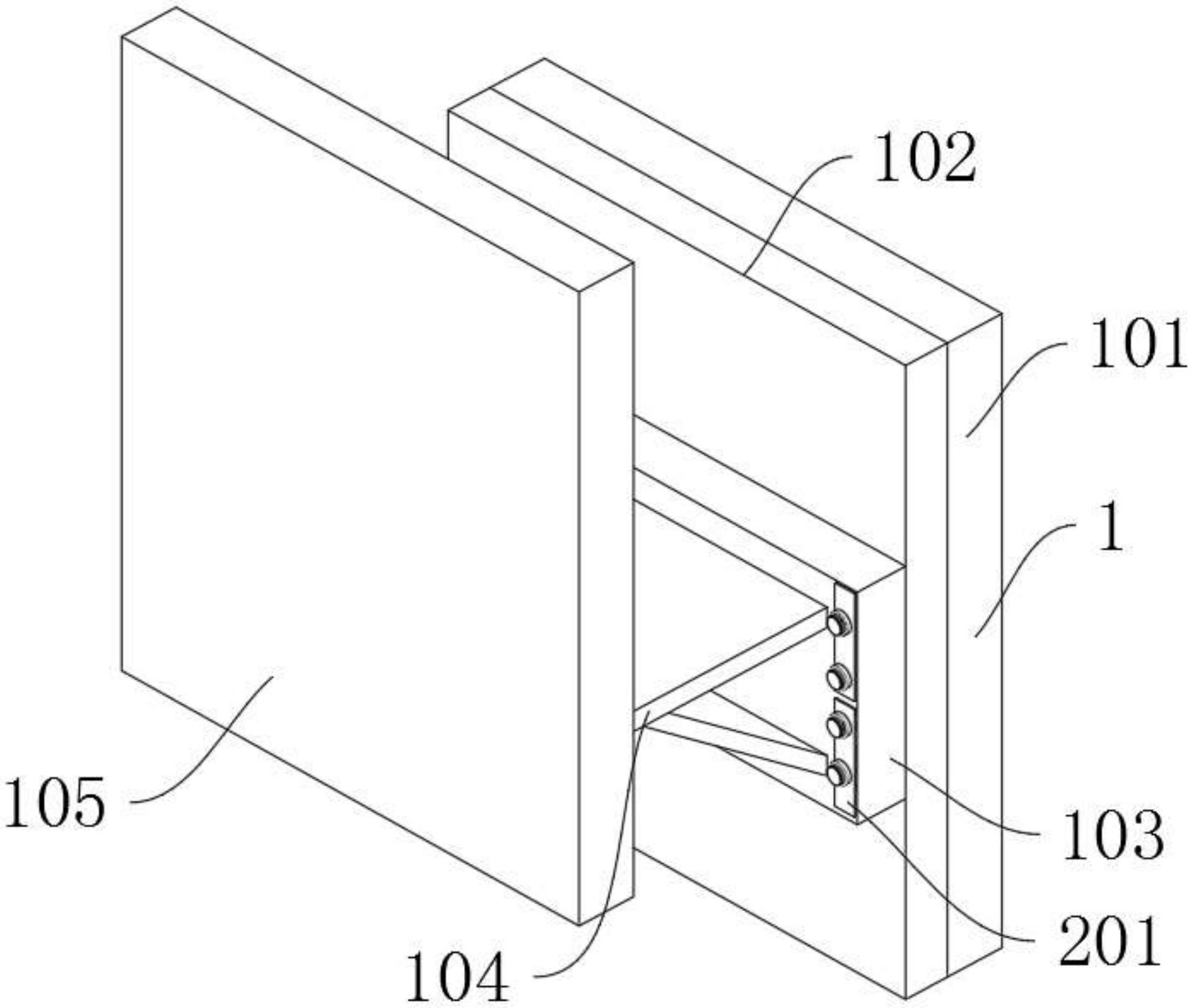

1.一种附着式爬升脚手架附着支架持力板保护结构，包括主体机构(1)和保护机构(2)，其特征在于：所述保护机构(2)位于主体机构(1)的左侧，所述主体机构(1)包括混凝土墙体(101)、复合保温板(102)、复合保温连接支撑板(103)、支持板(104)和持力板本体(105)，所述复合保温板(102)固定安装在混凝土墙体(101)、的左端，所述复合保温连接支撑板(103)活动安装在复合保温板(102)的左端，所述支持板(104)固定安装在复合保温连接支撑板(103)的左端，所述持力板本体(105)固定安装在支持板(104)的左端，所述保护机构(2)包括紧固板(201)、构件持力板(202)、紧固螺母(203)、支撑短柱孔洞(204)、橡胶套件(205)、支撑短柱本体(206)和外接螺纹(207)，所述紧固板(201)固定安装在复合保温板(102)左端前后两端的上下两端。

2.根据权利要求1所述的一种附着式爬升脚手架附着支架持力板保护结构，其特征在于：所述构件持力板(202)固定安装在复合保温板(102)的右端，所述构件持力板(202)位于复合保温板(102)的中部。

3.根据权利要求2所述的一种附着式爬升脚手架附着支架持力板保护结构，其特征在于：所述紧固螺母(203)活动安装在紧固板(201)的左端，所述支撑短柱孔洞(204)固定设置在复合保温板(102)的中部。

4.根据权利要求3所述的一种附着式爬升脚手架附着支架持力板保护结构，其特征在于：所述支撑短柱孔洞(204)均匀分布在复合保温板(102)的中部，所述支撑短柱孔洞(204)位于复合保温连接支撑板(103)与紧固板(201)的中部。

5.根据权利要求4所述的一种附着式爬升脚手架附着支架持力板保护结构，其特征在于：所述橡胶套件(205)固定安装在支撑短柱孔洞(204)的内端，所述支撑短柱本体(206)固定安装在橡胶套件(205)的内端，所述支撑短柱本体(206)与支撑短柱孔洞(204)相适配。

6.根据权利要求5所述的一种附着式爬升脚手架附着支架持力板保护结构，其特征在于：所述外接螺纹(207)固定设置在支撑短柱本体(206)外端的左端，所述紧固螺母(203)与支撑短柱本体(206)的外接螺纹(207)螺纹连接。

技术总结
本技术涉及建筑施工技术领域，且公开了一种附着式爬升脚手架附着支架持力板保护结构，包括主体机构和保护机构，所述保护机构位于主体机构的左侧，所述主体机构包括混凝土墙体、复合保温板、复合保温连接支撑板、支持板和持力板本体，所述复合保温板固定安装在混凝土墙体、的左端，所述复合保温连接支撑板活动安装在复合保温板的左端，所述支持板固定安装在复合保温连接支撑板的左端，所述保护机构包括紧固板、构件持力板、紧固螺母、支撑短柱孔洞、橡胶套件。该附着式爬升脚手架附着支架持力板保护结构，有效保证附着式爬升脚手架附墙支座杆件性能，防止附墙支座紧固杆件受力变形，从而避免爬升脚手架的倾覆，具有良好安全性、可靠性。

技术研发人员：左英伟,王泽园,付宏凯,丁粟葳,左广秋,张宝谦,李伟
受保护的技术使用者：中国建筑第四工程局有限公司
技术研发日：20221124
技术公布日：2024/1/13
