一种轻钢别墅用楼板加固件的制作方法

本技术属于轻钢别墅，具体涉及一种轻钢别墅用楼板加固件。

背景技术：

1、轻钢别墅，又被称为轻钢结构房屋，其主要材料是由热镀锌铝钢带经冷轧技术合成的轻钢龙骨。镀铝锌钢板的铝锌合金结构是由铝、锌与硅在高温下固化而组成，其整个结构由铝-铁-硅-锌，形成致密的四元结晶体，从而形成一层强有效防止腐蚀因子透穿的屏障。

2、中国专利申请号为201920044788.4公开了一种轻钢别墅用楼板加固件，包括承载板，所述承载板底端安装有侧挡板，所述侧挡板共有两块，且对称分布，所述侧挡板表面贯穿设置有安装孔；所述承载板上端安装有支撑立板和连接螺柱，所述支撑立板位于所述承载板中部，且所述支撑立板与所述侧挡板相平行，所述连接螺柱共有两根，且对称分布在所述支撑立板两侧，所述连接螺柱上端通过螺纹安装有锁紧螺母；所述支撑立板两侧设置有安装槽，所述安装槽内部通过转轴安装有压板，所述压板表面设置有通孔，所述通孔与所述连接螺柱相对应。有益效果在于：安装操作简单便捷，能够对楼板进行支撑和固定，保证楼板和墙体之间的安装稳固性。

3、上述公开的专利的压板与支撑立板转动连接，不方便对不同厚度的楼板进行压紧固定，同时，原装置的承载板与墙体连接时不方便进行准确定位。

技术实现思路

1、为解决上述背景技术中提出的问题。本实用新型提供了一种轻钢别墅用楼板加固件，具有适用性强结构稳定的特点。

2、为实现上述目的，本实用新型提供如下技术方案：一种轻钢别墅用楼板加固件，包括承载板，所述承载板底部两侧设置有侧挡板，两个侧挡板之间设置有墙体，承载板底部中间设置有辅助组件，承载板上端中间设置有支撑立板，支撑立板内部两侧设置有安装槽，承载板上端两侧设置有连接螺柱，连接螺柱与安装槽之间设置有压板，压板远离连接螺柱一端设置有固定组件。

3、优选的，所述固定组件包括连接杆和固定环，其中，安装槽内部贯穿压板设置有连接杆，连接杆表面设置有固定环。

4、优选的，所述固定组件还包括限位槽和限位块，其中，压板表面设置有限位块，支撑立板内部与限位块对应位置设置有限位槽。

5、优选的，所述固定组件还包括摩擦纹和竖杆，其中，固定环上端两侧设置有竖杆，竖杆表面设置有摩擦纹。

6、优选的，所述辅助组件包括辅助定位槽和辅助定位杆，其中，承载板底部设置有辅助定位杆，墙体内部与辅助定位杆对应位置设置有辅助定位槽。

7、优选的，所述辅助定位杆外表面设置有橡胶套，橡胶套与辅助定位杆之间通过粘贴方式连接。

8、与现有技术相比，本实用新型的有益效果是：

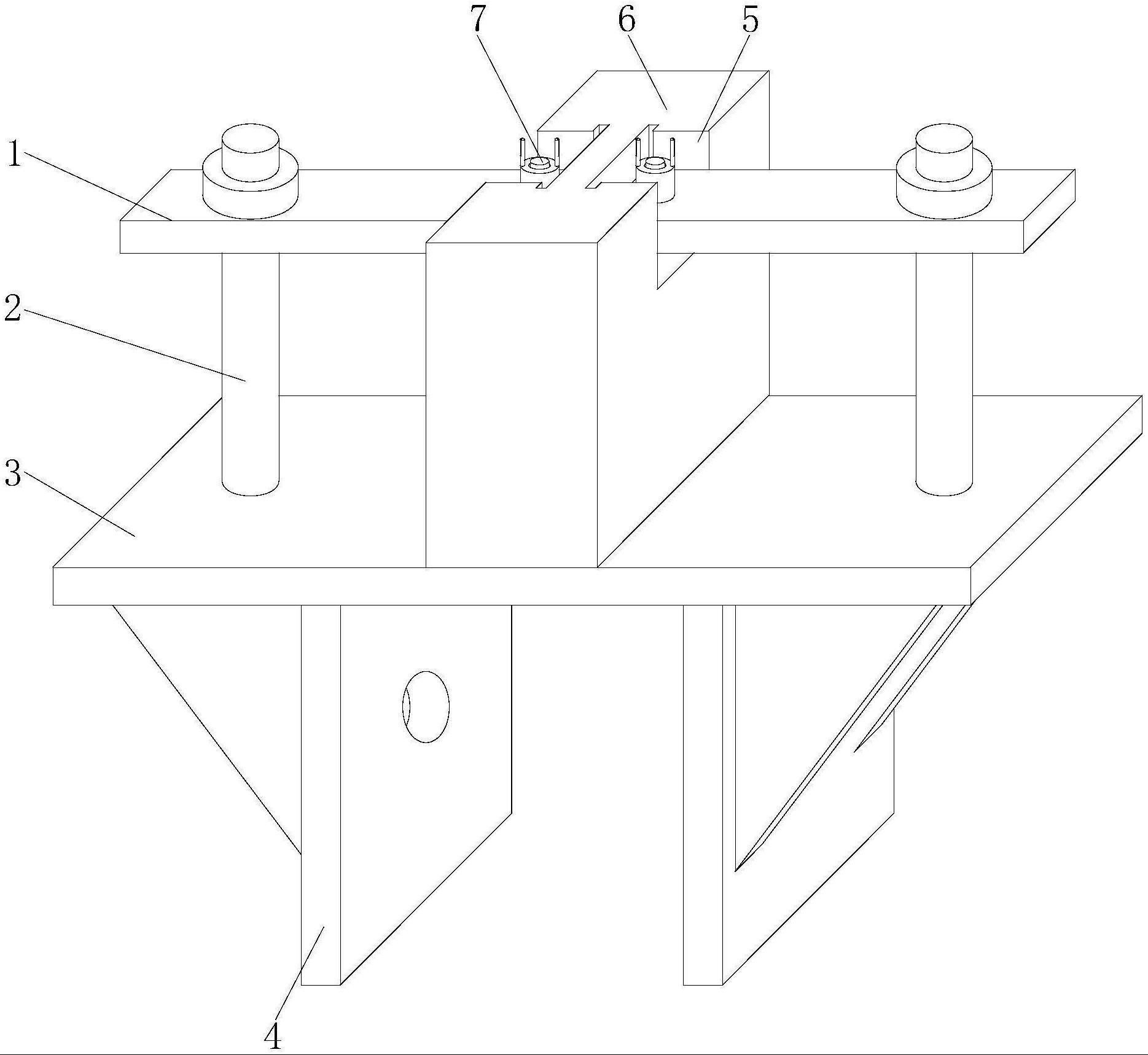

9、1、本实用新型设置固定组件，使压板与支撑立板之间通过连接杆与固定环进行连接固定，使其高度位置可以进行调解，从而使压板与不同厚度的楼板本体表面压紧时可以紧密贴合，有效的提高了紧固压紧效果。

10、2、本实用新型设置辅助组件，承载板底部中间通过辅助定位杆与墙体内的辅助定位槽卡合，起到一定的辅助定位效果，使承载板放置安装时结构更加稳定，操作简单快捷且提高了加固件的稳定性。

技术特征：

1.一种轻钢别墅用楼板加固件，包括承载板，其特征在于：所述承载板底部两侧设置有侧挡板，两个侧挡板之间设置有墙体，承载板底部中间设置有辅助组件，承载板上端中间设置有支撑立板，支撑立板内部两侧设置有安装槽，承载板上端两侧设置有连接螺柱，连接螺柱与安装槽之间设置有压板，压板远离连接螺柱一端设置有固定组件。

2.根据权利要求1所述的一种轻钢别墅用楼板加固件，其特征在于：所述固定组件包括连接杆和固定环，其中，安装槽内部贯穿压板设置有连接杆，连接杆表面设置有固定环。

3.根据权利要求1所述的一种轻钢别墅用楼板加固件，其特征在于：所述固定组件还包括限位槽和限位块，其中，压板表面设置有限位块，支撑立板内部与限位块对应位置设置有限位槽。

4.根据权利要求2所述的一种轻钢别墅用楼板加固件，其特征在于：所述固定组件还包括摩擦纹和竖杆，其中，固定环上端两侧设置有竖杆，竖杆表面设置有摩擦纹。

5.根据权利要求1所述的一种轻钢别墅用楼板加固件，其特征在于：所述辅助组件包括辅助定位槽和辅助定位杆，其中，承载板底部设置有辅助定位杆，墙体内部与辅助定位杆对应位置设置有辅助定位槽。

6.根据权利要求5所述的一种轻钢别墅用楼板加固件，其特征在于：所述辅助定位杆外表面设置有橡胶套，橡胶套与辅助定位杆之间通过粘贴方式连接。

技术总结
本技术公开了一种轻钢别墅用楼板加固件，属于轻钢别墅技术领域，包括承载板，所述承载板底部两侧设置有侧挡板，两个侧挡板之间设置有墙体，承载板底部中间设置有辅助组件，承载板上端中间设置有支撑立板，支撑立板内部两侧设置有安装槽，本技术设置固定组件，使压板与支撑立板之间通过连接杆与固定环进行连接固定，使其高度位置可以进行调解，从而使压板与不同厚度的楼板本体表面压紧时可以紧密贴合，有效的提高了紧固压紧效果；本技术设置辅助组件，承载板底部中间通过辅助定位杆与墙体内的辅助定位槽卡合，起到一定的辅助定位效果，使承载板放置安装时结构更加稳定，操作简单快捷且提高了加固件的稳定性。
