一种制作户内电箱PC构件模具的制作方法

本技术涉及建筑施工，具体为一种制作户内电箱pc构件模具。

背景技术：

1、近年来随着城市的发展，建筑行业的质量问题是当下社会群体关注的大势所趋。从国家出台的各类建筑行业质量标准，到监督站对建筑工地质量要求的管控和验收标准的提高，都说明了这一问题。墙体施工中需要安装户内电箱，墙体砌筑时配电箱的安装一般需要在墙体上预留孔洞，且孔洞顶部需要设置混凝土过梁，下部预留标准尺寸洞口，施工过程中常常因为预留洞口尺寸偏差较大，后期电箱安装后需要二次收口，增加二次收口成本，且一旦操作方法不当，将影响后期装饰装修施工，造成墙面抹灰开裂和空鼓等质量隐患。

技术实现思路

1、本实用新型提供了一种制作户内电箱pc构件模具，解决墙体施工中户内电箱安装的问题。

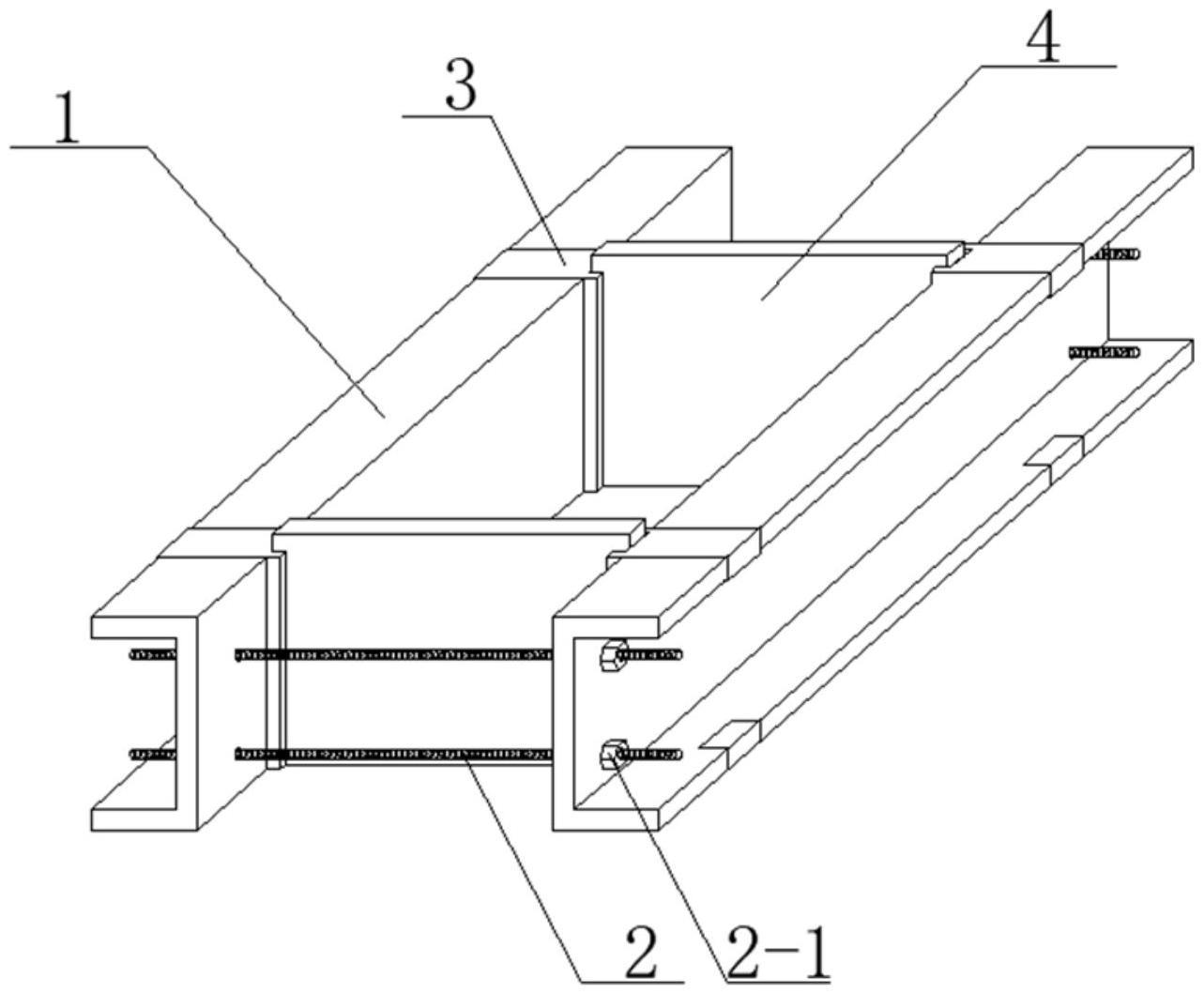

2、为实现上述目的，本实用新型提供如下技术方案：一种制作户内电箱pc构件模具，包括槽钢侧模，所述槽钢侧模由两根并排设置的槽钢组成，两根槽钢的端部之间通过对拉螺杆和对拉螺母相连；移动式插槽座，成对套接在所述槽钢侧模的槽钢上，可沿着槽钢的长度方向进行移动，相对设置的移动式插槽座的侧壁上设置有竖向插槽；侧模插板，插接在两根槽钢上相对设置的移动式插槽座之间，所述的侧模插板与槽钢侧模之间形成矩形模腔，通过移动式插槽座可以调节矩形模腔的尺寸，而且槽钢侧模的槽钢之间的间距也可以根据侧模插板和对拉螺杆进行调节，可以通过在矩形模腔中预制完成的pc构件可通过砌筑人员直接砌筑上墙，节省施工人员的投入和返工造成的材料损耗和重复用工。

3、作为优选，所述的移动式插槽座包括位于槽钢内侧的插槽板-和设置在插槽板-两端的扣板，所述的扣板扣住槽钢的上板和下板，位于上侧的扣板上设置有与槽钢的上板顶住的锁定螺钉-，可以通过锁定螺钉-可以控制移动式插槽座的位置。

4、作为优选，所述的移动式插槽座上位于下侧的扣板上设置有与槽钢的下板顶住的锁定螺钉-，可以提高移动式插槽座的安装牢固性。

5、作为优选，所述的侧模插板的高度高于槽钢侧模的高度，有利于利用矩形模腔来成型pc构件。

6、与现有技术相比，本实用新型的有益效果是：

7、1、模具操作简单，容易上手，施工速度快，生产效率高，结构简单，易拆卸清洗；2、耐磨损，可长期循环利用；3、模具易加工制作，结构直观；4、预制完成的pc构件可通过砌筑人员直接砌筑上墙，节省施工人员的投入和返工造成的材料损耗和重复用工，有利于工程施工成本的降低，同时又能很好的保证上墙的观感质量，达到降本增效的目的。

技术特征：

1.一种制作户内电箱pc构件模具，其特征在于，包括：

2.根据权利要求1所述的制作户内电箱pc构件模具，其特征在于：所述的移动式插槽座(3)包括位于槽钢内侧的插槽板(3-1)和设置在插槽板(3-1)两端的扣板，所述的扣板扣住槽钢的上板和下板，位于上侧的扣板上设置有与槽钢的上板顶住的锁定螺钉(3-2)。

3.根据权利要求2所述的制作户内电箱pc构件模具，其特征在于：所述的移动式插槽座(3)上位于下侧的扣板上设置有与槽钢的下板顶住的锁定螺钉(3-2)。

4.根据权利要求1所述的制作户内电箱pc构件模具，其特征在于：所述的侧模插板(4)的高度高于槽钢侧模(1)的高度。

技术总结
本技术公开了一种制作户内电箱PC构件模具，包括槽钢侧模，所述槽钢侧模由两根并排设置的槽钢组成，两根槽钢的端部之间通过对拉螺杆相连；移动式插槽座，成对套接在所述槽钢侧模的槽钢上，可沿着槽钢的长度方向进行移动，相对设置的移动式插槽座的侧壁上设置有竖向插槽；侧模插板，插接在两根槽钢上相对设置的移动式插槽座之间，所述的侧模插板与槽钢侧模之间形成矩形模腔。本技术解决墙体施工中户内电箱安装的问题。

技术研发人员：王佳,梁犇,黄犇,徐松松
受保护的技术使用者：上海二十冶建设有限公司
技术研发日：20221125
技术公布日：2024/1/12
