一种混凝土输送泵管端部侧向输出辅助装置的制作方法

本技术涉及建筑施工，具体为一种混凝土输送泵管端部侧向输出辅助装置。

背景技术：

1、在进行建筑施工混凝土浇筑时，存在侧向往浇筑腔内部浇筑混凝土的情况，在这种情况下，需要使用混凝土侧向输出辅助装置以方便混凝土顺利浇筑。

2、根据公开号为“cn216641445u”提出的“一种混凝土输送泵管端部侧向输出辅助装置”，其提出浇筑筒、斜切出料口、流向转换板和导流槽架来辅助混凝土侧向输出，但是在实际操作中发现，导流槽架的长度不能够调节，其长度过短存在安装困难的缺点，长度过长存在携带困难的缺点，难以满足使用需求。

3、为此，本实用新型提出一种混凝土输送泵管端部侧向输出辅助装置来解决这个问题。

技术实现思路

1、本实用新型的目的在于提供一种混凝土输送泵管端部侧向输出辅助装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种混凝土输送泵管端部侧向输出辅助装置，包括浇筑筒，所述浇筑筒的侧面开设有出料口，浇筑筒的内部于出料口处斜向焊接有出料板，且浇筑筒的外壁对应出料板设置有闸断机构，浇筑筒的外壁于出料口处焊接有导向滑道，导向滑道的表面设置有敲击除渣机构，导向滑道远离浇筑筒的一端转动连接有延伸滑道，延伸滑道与导向滑道之间设置有连接机构。

3、优选的，所述闸断机构包括固设在浇筑筒外壁的固定套，固定套的内部滑动连接有用于封堵出料口的闸板。

4、优选的，所述固定套的外壁螺纹连接有螺纹顶丝，闸板的表面开设有两个高度不同的定位孔，螺纹顶丝与定位孔相适配。

5、优选的，所述浇筑筒的外壁分别设置有把手和安装板，安装板与浇筑筒的底端齐平，且安装板的表面开设有安装孔。

6、优选的，所述敲击除渣机构包括焊接在导向滑道表面的套筒，套筒的内部滑动连接有滑杆，滑杆位于套筒外部的一端设置有拉柄，滑杆位于套筒内部的一端设置有锤头，锤头与导向滑道的外壁接触，滑杆的表面套设有驱动滑杆向套筒内部滑动的复位弹簧。

7、优选的，所述导向滑道的表面设置有插销杆，延伸滑道的表面设置有插销座，插销杆与插销座相适配。

8、有益效果

9、本实用新型提供了一种混凝土输送泵管端部侧向输出辅助装置，具备以下有益效果：

10、1.该混凝土输送泵管端部侧向输出辅助装置，通过在安装板表面的安装孔内穿设螺栓，能够达到对浇筑筒进行固定的目的，在固定时，确保延伸滑道与建筑工地的混凝土浇筑腔位置相对应，外部的混凝土输送泵管的输出端朝向浇筑筒的顶端，混凝土在浇筑筒的内部滑动，并沿出料板滑动至出料口，最终从导向滑道和延伸滑道滑入浇筑腔内部，由于延伸滑道能够沿导向滑道进行旋转折叠，从而能够根据需要对整体装置的形状进行调整，适用性强。

11、2.该混凝土输送泵管端部侧向输出辅助装置，通过设置插销杆和插销座，在翻转打开延伸滑道后，使用插销杆插入插销座内部，能够达到对延伸滑道进行定位的目的，通过设置敲击除渣机构，向外拉动拉柄然后放开，在复位弹簧的弹力作用下，滑杆带动锤头撞击在导向滑道的表面，造成导向滑道和延伸滑道内部震动，方便混凝土残渣顺利掉落。

技术特征：

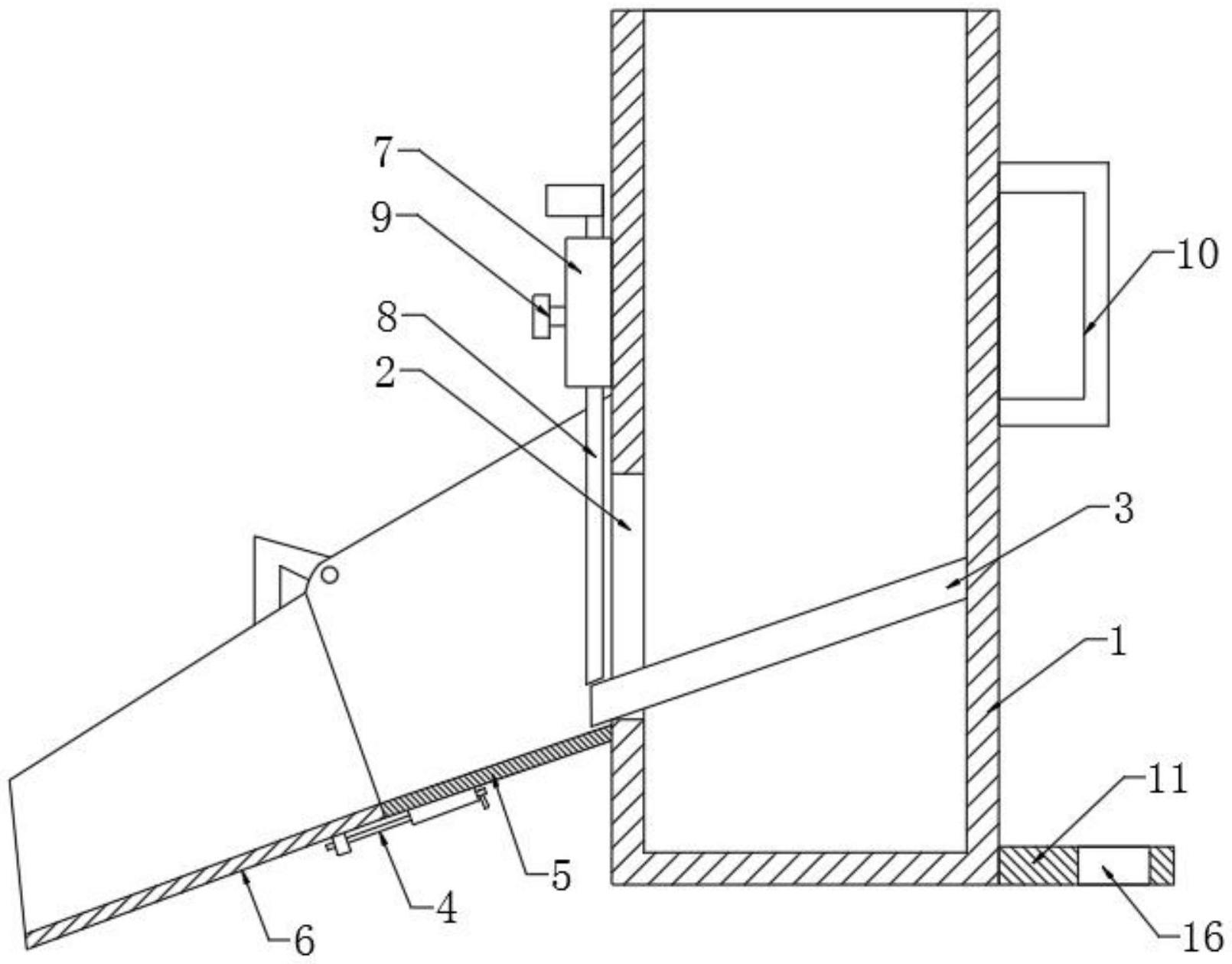

1.一种混凝土输送泵管端部侧向输出辅助装置，包括浇筑筒(1)，其特征在于：所述浇筑筒(1)的侧面开设有出料口(2)，浇筑筒(1)的内部于出料口(2)处斜向焊接有出料板(3)，且浇筑筒(1)的外壁对应出料板(3)设置有闸断机构，浇筑筒(1)的外壁于出料口(2)处焊接有导向滑道(5)，导向滑道(5)的表面设置有敲击除渣机构，导向滑道(5)远离浇筑筒(1)的一端转动连接有延伸滑道(6)，延伸滑道(6)与导向滑道(5)之间设置有连接机构。

2.根据权利要求1所述的一种混凝土输送泵管端部侧向输出辅助装置，其特征在于：所述闸断机构包括固设在浇筑筒(1)外壁的固定套(7)，固定套(7)的内部滑动连接有用于封堵出料口(2)的闸板(8)。

3.根据权利要求2所述的一种混凝土输送泵管端部侧向输出辅助装置，其特征在于：所述固定套(7)的外壁螺纹连接有螺纹顶丝(9)，闸板(8)的表面开设有两个高度不同的定位孔，螺纹顶丝(9)与定位孔相适配。

4.根据权利要求1所述的一种混凝土输送泵管端部侧向输出辅助装置，其特征在于：所述浇筑筒(1)的外壁分别设置有把手(10)和安装板(11)，安装板(11)与浇筑筒(1)的底端齐平，且安装板(11)的表面开设有安装孔(16)。

5.根据权利要求1所述的一种混凝土输送泵管端部侧向输出辅助装置，其特征在于：所述敲击除渣机构包括焊接在导向滑道(5)表面的套筒(12)，套筒(12)的内部滑动连接有滑杆(13)，滑杆(13)位于套筒(12)外部的一端设置有拉柄，滑杆(13)位于套筒(12)内部的一端设置有锤头(14)，锤头(14)与导向滑道(5)的外壁接触，滑杆(13)的表面套设有驱动滑杆(13)向套筒(12)内部滑动的复位弹簧(15)。

6.根据权利要求1所述的一种混凝土输送泵管端部侧向输出辅助装置，其特征在于：所述导向滑道(5)的表面设置有插销杆(4)，延伸滑道(6)的表面设置有插销座，插销杆(4)与插销座相适配。

技术总结
本技术公开了一种混凝土输送泵管端部侧向输出辅助装置，包括浇筑筒，所述浇筑筒的侧面开设有出料口，浇筑筒的内部于出料口处斜向焊接有出料板，且浇筑筒的外壁对应出料板设置有闸断机构，浇筑筒的外壁于出料口处焊接有导向滑道，导向滑道的表面设置有敲击除渣机构。该混凝土输送泵管端部侧向输出辅助装置，在固定时，确保延伸滑道与建筑工地的混凝土浇筑腔位置相对应，外部的混凝土输送泵管的输出端朝向浇筑筒的顶端，混凝土在浇筑筒的内部滑动，并沿出料板滑动至出料口，最终从导向滑道和延伸滑道滑入浇筑腔内部，由于延伸滑道能够沿导向滑道进行旋转折叠，从而能够根据需要对整体装置的形状进行调整，适用性强。

技术研发人员：杜剑,颜军,洪关章
受保护的技术使用者：广东奕佳建设工程有限公司
技术研发日：20221128
技术公布日：2024/1/13
