一种防护式铝模顶板拆模器的制作方法

本申请涉及建筑施工领域，具体属于一种防护式铝模顶板拆模器。

背景技术：

1、铝模顶板拆除时，存在一个普遍问题，就是顶板几个联系紧密，若采用拆模器拆除时，经常导致一块板连带几块板同时掉落，存在拆模人员被误伤的可能性，而这种情况时有发生，市面上的拆模器未考虑此问题。

技术实现思路

1、本实用新型的目的是提供一种防护式铝模顶板拆模器，提供一种自带防护式的顶板拆模器，以防护拆模人员受伤。

2、为实现上述目的，本实用新型采用如下技术方案：

3、一种防护式铝模顶板拆模器，包括手持杆和设于手持杆一端的翘杆，所述翘杆的轴线与手持杆的轴线互相垂直，其特征在于：所述手持杆上设有防护装置，所述防护装置为伞状可折叠防护装置，伞状可折叠防护装置包括伞骨、伞骨片和设于伞骨片下部的固定套筒，所述伞骨一端与手持杆杆璧铰接连接，另一端斜向下向远离杆身的方向延伸；伞骨片两端分别与伞骨中部和固定套筒外壁铰接连接，所述固定套筒套接在杆身上，通过固定在杆身的不同位置实现伞骨的打开与折叠。

4、进一步优选地，所述伞状可折叠防护装置由铝型材制作而成，手持杆和翘杆由钢材制作而成。

5、进一步地，所述杆身上间隔设有插孔，所述固定套筒通过插销与所述插孔固定，所述插销通过挂绳与杆身连接。

6、进一步地，所述翘杆两端部距离杆身的距离不等。

7、进一步地，所述翘杆穿过所述手持杆，并与手持杆焊接固定，翘杆的一端部削切成尖锥状。

8、进一步地，所述翘杆与手持杆之间还设有加强支撑板。

9、此外，所述伞骨远离杆身的端部套接有橡胶防护套。

10、更加优选地，所述手持杆上设有至少两层防护装置。

11、与现有技术相比本实用新型具有以下特点和有益效果：

12、本申请在拆模器上加设防护装置，防护装置采用可收起的形式，类似于雨伞一样，平时携带或搁置时，是收敛状态，占地与常规拆模器相同，但若要使用时，直接展开即可，可进一步防止拆模人员被误伤，手持杆下部套设有橡胶皮套，劳动保护效果好。

技术特征：

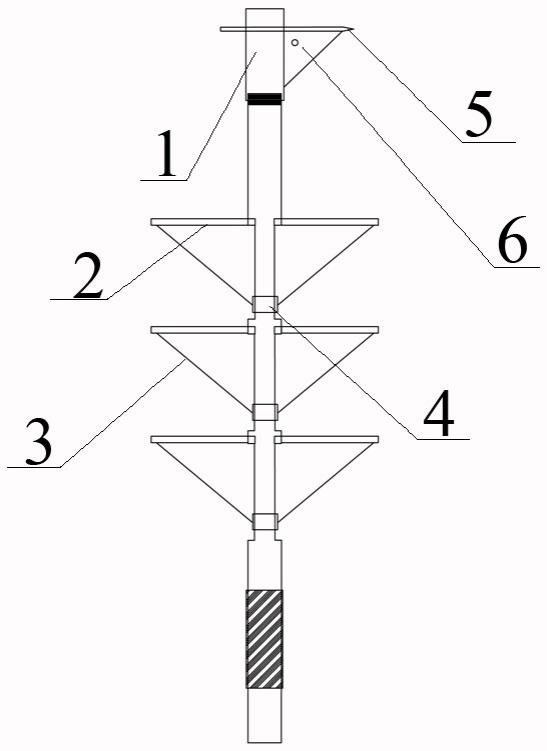

1.一种防护式铝模顶板拆模器，包括手持杆（1）和设于手持杆（1）一端的翘杆（5），所述翘杆（5）的轴线与手持杆（1）的轴线互相垂直，其特征在于：所述手持杆（1）上设有防护装置，所述防护装置为伞状可折叠防护装置，伞状可折叠防护装置包括伞骨（2）、伞骨片（3）和设于伞骨片（3）下部的固定套筒（4），所述伞骨（2）一端与手持杆（1）杆璧铰接连接，另一端斜向下向远离杆身的方向延伸；伞骨片（3）两端分别与伞骨（2）中部和固定套筒（4）外壁铰接连接，所述固定套筒（4）套接在杆身上，通过固定在杆身的不同位置实现伞骨（2）的打开与折叠。

2.如权利要求1所述的一种防护式铝模顶板拆模器，其特征在于：所述伞状可折叠防护装置由铝型材制作而成，手持杆（1）和翘杆（5）由钢材制作而成。

3.如权利要求1所述的一种防护式铝模顶板拆模器，其特征在于：所述杆身上间隔设有插孔，所述固定套筒（4）通过插销与所述插孔固定，所述插销通过挂绳与杆身连接。

4.如权利要求1所述的一种防护式铝模顶板拆模器，其特征在于：所述翘杆（5）两端部距离杆身的距离不等。

5.如权利要求1所述的一种防护式铝模顶板拆模器，其特征在于：所述翘杆（5）穿过所述手持杆（1），并与手持杆（1）焊接固定，翘杆（5）的一端部削切成尖锥状。

6.如权利要求1所述的一种防护式铝模顶板拆模器，其特征在于：所述翘杆（5）与手持杆（1）之间还设有加强支撑板（6）。

7.如权利要求1所述的一种防护式铝模顶板拆模器，其特征在于：所述伞骨（2）远离杆身的端部套接有橡胶防护套。

8.如权利要求1所述的一种防护式铝模顶板拆模器，其特征在于：所述手持杆（1）上设有至少两层防护装置。

技术总结
一种防护式铝模顶板拆模器，包括手持杆和设于手持杆一端的翘杆，翘杆的轴线与手持杆的轴线互相垂直，手持杆上设有防护装置，防护装置为伞状可折叠防护装置，伞状可折叠防护装置包括伞骨、伞骨片和设于伞骨片下部的固定套筒，伞骨一端与手持杆杆璧铰接连接，另一端斜向下向远离杆身的方向延伸；伞骨片两端分别与伞骨中部和固定套筒外壁铰接连接，固定套筒套接在杆身上，通过固定在杆身的不同位置实现伞骨的打开与折叠。本申请在拆模器上加设防护装置，防护装置采用可收起的形式，类似于雨伞一样，平时携带或搁置时，是收敛状态，占地与常规拆模器相同，但若要使用时，直接展开即可，可进一步防止拆模人员被误伤。
