一种穿插入槽式骨灰存放架的制作方法

本技术涉及骨灰存放架，尤其涉及一种穿插入槽式骨灰存放架。

背景技术：

1、存放架是采用底板及支柱组合而成的用来放置物品的架子，存放架的类型众多，可以存放不同的物品，多由条形支架支撑，加以底板作承托，其设计可以使得存放物品一眼可见，而骨灰存放架是指对于骨灰或骨灰盒进行存放的存放架，现有的骨灰存放架一般针对于存放骨灰或骨灰盒，骨灰盒多为圆形或方形，需要双手拿取，较为不便，且由于骨灰盒与骨灰存放架并未进行固定，易使得骨灰存放架在移动或磕碰时骨灰盒易倾倒，容易造成骨灰洒出。

2、因此，需要研究一种可对骨灰盒限位的穿插入槽式骨灰存放架。

技术实现思路

1、为了克服现有的骨灰盒与骨灰存放架并未进行固定，易使得骨灰存放架在移动或磕碰时骨灰盒易倾倒，容易造成骨灰洒出的缺点，本实用新型的技术问题为：提供一种可对骨灰盒限位的穿插入槽式骨灰存放架。

2、本实用新型的技术方案是：一种穿插入槽式骨灰存放架，包括有底座、存放支架、支撑架、抽拉桌子、存放机构和限位机构，底座顶部前侧连接有存放支架，底座顶部后侧连接有支撑架，支撑架位于存放支架后侧且支撑架前侧与存放支架后侧相连接，支撑架用于对存放支架进行支撑，底座底部开有滑槽，滑槽内滑动式连接有抽拉桌子，存放支架前部内侧均匀开有多个盒槽，盒槽内均设有用于存放骨灰盒的存放机构，盒槽后侧均设有用于卡住骨灰盒的限位机构。

3、进一步，存放机构包括有存放盒、把手和盖子，盒槽内均滑动式连接有存放盒，存放盒前侧均安装有便于拿取存放盒的把手，存放盒顶部均卡接有用于盖住存放盒的盖子。

4、进一步，限位机构包括有固定圆球、球形夹、弹簧和固定板，存放盒后侧均连接有固定圆球，盒槽后部左右两侧均滑动式连接有固定板，固定板内侧均连接有球形夹，存放支架后部内侧与球形夹之间均连接有弹簧，弹簧均绕接在球形夹上。

5、进一步，还包括有桌腿和限位板，抽拉桌子前部左右对称转动式连接有用于对抽拉桌子进行支撑的桌腿，底座底部连接有防止抽拉桌子完全抽出的限位板。

6、进一步，还包括有屏幕，存放支架顶部左侧安装有用于显示存放盒相关信息的屏幕。

7、进一步，存放支架的盒槽形状大小与存放盒形状大小契合。

8、本实用新型具有以下优点：1、本实用新型通过固定圆球与球形夹的配合，以及弹簧的反作用力使得球形夹对固定圆球进行夹紧，使得存放盒固定在存放支架的盒槽内，防止存放支架发生移动或意外碰撞导致存放盒滑落，方便人们搬运骨灰存放架。

9、2、本实用新型通过将存放盒放置在抽拉桌子上，便于将骨灰存放至存放盒内，存放支架的盒槽与存放盒形状契合，使得存放盒不易因碰撞发生移动，防止存放盒中的骨灰洒出。

10、3、本实用新型通过桌腿对抽拉桌子进行支撑，可使得存放盒放置在抽拉桌子上，方便人们进行取放，并且可增加抽拉桌子的承重力。

技术特征：

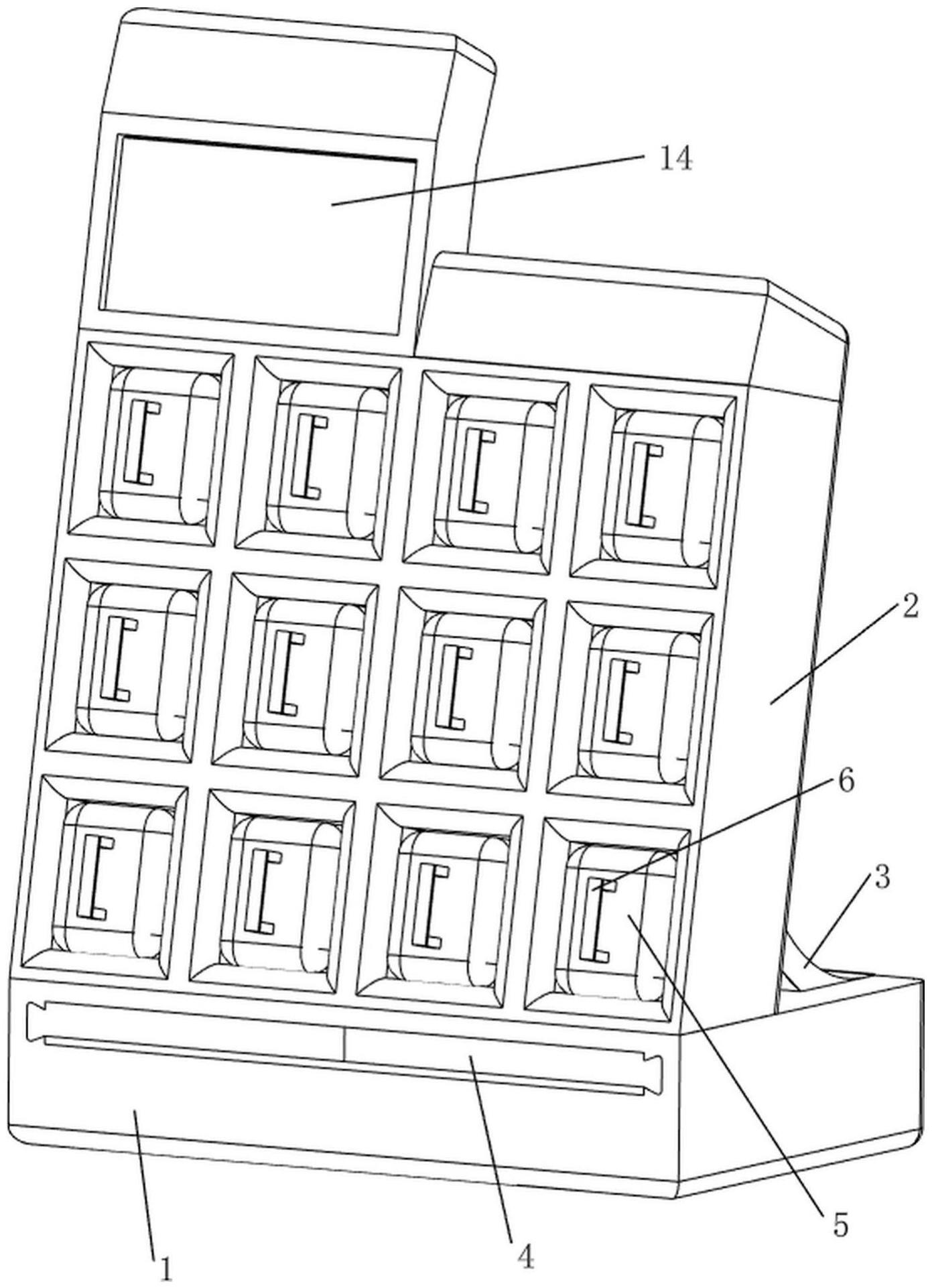

1.一种穿插入槽式骨灰存放架，其特征在于，包括有底座(1)、存放支架(2)、支撑架(3)、抽拉桌子(4)、存放机构和限位机构，底座(1)顶部前侧连接有存放支架(2)，底座(1)顶部后侧连接有支撑架(3)，支撑架(3)位于存放支架(2)后侧且支撑架(3)前侧与存放支架(2)后侧相连接，支撑架(3)用于对存放支架(2)进行支撑，底座(1)底部开有滑槽，滑槽内滑动式连接有抽拉桌子(4)，存放支架(2)前部内侧均匀开有多个盒槽，盒槽内均设有用于存放骨灰盒的存放机构，盒槽后侧均设有用于卡住骨灰盒的限位机构。

2.根据权利要求1所述的一种穿插入槽式骨灰存放架，其特征在于，存放机构包括有存放盒(5)、把手(6)和盖子(7)，盒槽内均滑动式连接有存放盒(5)，存放盒(5)前侧均安装有便于拿取存放盒(5)的把手(6)，存放盒(5)顶部均卡接有用于盖住存放盒(5)的盖子(7)。

3.根据权利要求2所述的一种穿插入槽式骨灰存放架，其特征在于，限位机构包括有固定圆球(8)、球形夹(9)、弹簧(10)和固定板(11)，存放盒(5)后侧均连接有固定圆球(8)，盒槽后部左右两侧均滑动式连接有固定板(11)，固定板(11)内侧均连接有球形夹(9)，存放支架(2)后部内侧与球形夹(9)之间均连接有弹簧(10)，弹簧(10)均绕接在球形夹(9)上。

4.根据权利要求3所述的一种穿插入槽式骨灰存放架，其特征在于，还包括有桌腿(12)和限位板(13)，抽拉桌子(4)前部左右对称转动式连接有用于对抽拉桌子(4)进行支撑的桌腿(12)，底座(1)底部连接有防止抽拉桌子(4)完全抽出的限位板(13)。

5.根据权利要求4所述的一种穿插入槽式骨灰存放架，其特征在于，还包括有屏幕(14)，存放支架(2)顶部左侧安装有用于显示存放盒(5)相关信息的屏幕(14)。

6.根据权利要求5所述的一种穿插入槽式骨灰存放架，其特征在于，存放支架(2)的盒槽形状大小与存放盒(5)形状大小契合。

技术总结
本技术涉及骨灰存放架技术领域，尤其涉及一种穿插入槽式骨灰存放架。本技术提供一种可对骨灰盒限位的穿插入槽式骨灰存放架。一种穿插入槽式骨灰存放架，包括有底座、存放支架、支撑架、抽拉桌子、存放机构和限位机构等；底座顶部前侧连接有存放支架，底座顶部后侧连接有支撑架，支撑架位于存放支架后侧且支撑架前侧与存放支架后侧相连接，支撑架用于对存放支架进行支撑。本技术通过固定圆球与球形夹的配合，以及弹簧的反作用力使得球形夹对固定圆球进行夹紧，使得存放盒固定在存放支架的盒槽内，防止存放支架发生移动或意外碰撞导致存放盒滑落，方便人们搬运骨灰存放架。

技术研发人员：刘俊,蔡旭光,张小红
受保护的技术使用者：江西东晟智能设备集团有限公司
技术研发日：20221130
技术公布日：2024/1/11
