一种自动升降的搅拌车进料斗支座的制作方法

本技术涉及搅拌车，具体为一种自动升降的搅拌车进料斗支座。

背景技术：

1、混凝土搅拌运输车(以下简称混凝土搅拌车)是具有将预拌混凝土从搅拌站安全、可靠、高效的运输到建设工地功能的专有车辆。进料斗总成作为混凝土搅拌车的装料机构通过支座连接在车架围梁上。

2、如公开(公告)号：cn204278239u，所公开的一种进料斗支座装置及混凝土搅拌车，进料斗支座装置用于将进料斗总成安装在车架围梁上，包括垫板和固定在所述垫板上的安装架，所述垫板用于安装在所述车架围梁的上表面，所述安装架相对于所述垫板长度方向的第一中心线偏心设置，且所述安装架用于与所述进料斗总成的弧面上设置的固定装置形成角度可调整的连接。安装时通过选择支座装置的不同安装方向，使其支撑部位靠近或远离进料斗总成，从而实现了进料斗总成在竖直方向可以升降，具有一定范围的调整余量。对于不同尺寸和安装角度的进料斗总成，都可以使用同样的支座装置，因此该支座装置能够具备较高的通用性，进而降低了设计和生产成本，也为安装和拆卸提供了方便。

3、但是上述所公开的进料斗支座，如果因制造误差引起支臂的上平面低于进料斗支座的下平面或者支臂的上平面高于进料斗支座的下平面，则无法将进料斗与搅拌桶进行连接，也会导致混凝土漏掉，造成浪费。

技术实现思路

1、本实用新型的目的在于提供一种自动升降的搅拌车进料斗支座，以解决背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自动升降的搅拌车进料斗支座，包括：

3、安装基座，用于对进料斗与车体进行安装；

4、固定支架，用于对各零部件进行安装，所述固定支架固定连接在安装基座的顶部；

5、升降机构，用于进行升降运动，所述升降机构设置于固定支架的内部；

6、进料斗，用于对搅拌物料进行送料，所述进料斗设置于升降机构的顶部；

7、安装顶板，用于对进料斗进行安装，所述安装顶板固定连接在进料斗的底部，所述安装顶板可在固定支架的表面活动；

8、排料机构，用于对搅拌完成之后的物料进行排料，所述排料机构固定连接在安装顶板的底部。

9、优选的，所述升降机构包括两个旋转电机，所述旋转电机固定连接在安装基座的顶部，所述旋转电机的右侧固定连接有联轴器，所述联轴器的右端贯穿固定支架固定连接有旋转转轴，所述旋转转轴的表面对称连接两个螺纹杆，所述螺纹杆的表面套设有螺纹块，所述螺纹块的表面通过转轴连接有活动杆，相对应的两个活动杆的顶部通过转轴连接有安装块，所述安装块固定连接在安装顶板的底部。

10、优选的，所述排料机构包括四个液压杆.所述液压杆固定连接在安装顶板的底部，所述液压杆底部固定连接有固定块所述固定块的顶部固定连接有弹簧伸缩杆，所述弹簧伸缩杆的顶部固定连接有连接块，四个连接块通过转轴与排料架相连接。

11、优选的，所述旋转电机之间通过伺服控制器完成同步控制，相对应的两个液压杆通过分流集流阀完成同步控制。

12、与现有技术相比，本实用新型的有益效果如下：

13、1、本实用新型通过安装基座、固定支架、升降机构、进料斗、安装底板与排料机构的相互配合，实现了一种自动升降的搅拌车进料斗支座，通过旋转电机带动螺纹杆旋转，因为螺纹杆的对称设计，带动螺纹块相接近，从而挤压安装顶板上升，使得进料斗完成升降过程，避免因制造误差引起支臂的上平面低于进料斗支座的下平面或者支臂的上平面高于进料斗支座的下平面，则无法将进料斗与搅拌桶进行连接，同时通过液压杆推动固定块，使得排料架方便针对搅拌桶进行相对的调节，避免排料过程中混凝土漏掉，造成浪费。

14、2、本实用新型通过设置联轴器，保证了旋转电机的稳定运行，避免运行过程中发生震动导致旋转电机发生偏移，从而造成损坏，通过设置弹簧伸缩杆，对排料产生的冲击力进行一定的缓冲，避免排料架因冲击力造成损坏，延长了排料架的使用寿命，通过将相对应的两个液压杆通过分流集流阀完成同步，便于对排料架进行角度调整，便于排料。

技术特征：

1.一种自动升降的搅拌车进料斗支座，其特征在于，包括：

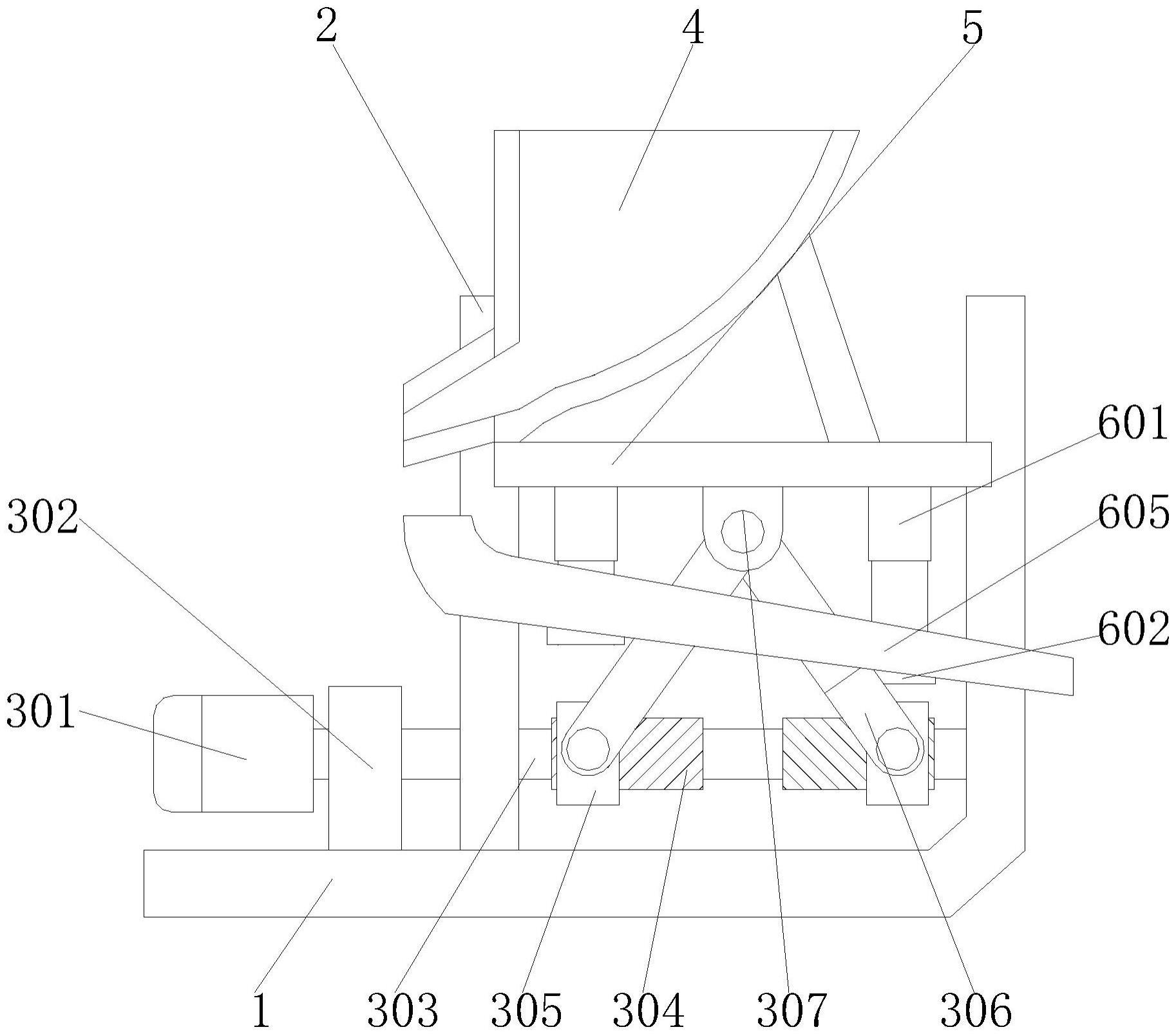

2.根据权利要求1所述的一种自动升降的搅拌车进料斗支座，其特征在于：所述升降机构(3)包括两个旋转电机(301)，所述旋转电机(301)固定连接在安装基座(1)的顶部，所述旋转电机(301)的右侧固定连接有联轴器(302)，所述联轴器(302)的右端贯穿固定支架(2)固定连接有旋转转轴(303)，所述旋转转轴(303)的表面对称连接两个螺纹杆(304)，所述螺纹杆(304)的表面套设有螺纹块(305)，所述螺纹块(305)的表面通过转轴连接有活动杆(306)，相对应的两个活动杆(306)的顶部通过转轴连接有安装块(307)，所述安装块(307)固定连接在安装顶板(5)的底部。

3.根据权利要求2所述的一种自动升降的搅拌车进料斗支座，其特征在于：所述排料机构(6)包括四个液压杆(601).所述液压杆(601)固定连接在安装顶板(5)的底部，所述液压杆(601)底部固定连接有固定块(602)所述固定块(602)的顶部固定连接有弹簧伸缩杆(603)，所述弹簧伸缩杆(603)的顶部固定连接有连接块(604)，四个连接块(604)通过转轴与排料架(605)相连接。

4.根据权利要求3所述的一种自动升降的搅拌车进料斗支座，其特征在于：所述旋转电机(301)之间通过伺服控制器完成同步控制，相对应的两个液压杆(601)通过分流集流阀完成同步控制。

技术总结
本技术公开了一种自动升降的搅拌车进料斗支座，包括：安装基座，用于对进料斗与车体进行安装。本技术通过安装基座、固定支架、升降机构、进料斗、安装底板与排料机构的相互配合，实现了一种自动升降的搅拌车进料斗支座，通过旋转电机带动螺纹杆旋转，因为螺纹杆的对称设计，带动螺纹块相接近，从而挤压安装顶板上升，使得进料斗完成升降过程，避免因制造误差引起支臂的上平面低于进料斗支座的下平面或者支臂的上平面高于进料斗支座的下平面，则无法将进料斗与搅拌桶进行连接，同时通过液压杆推动固定块，使得排料架方便针对搅拌桶进行相对的调节，避免排料过程中混凝土漏掉，造成浪费。
