一种吸音铝板结构的制作方法

本技术属于建筑，涉及一种吸音铝板结构。

背景技术：

1、吸音铝板，不仅能够吸音降噪，而且还能用于装饰，深受人们喜爱。现有的吸音铝板在连接时，大多数是预先安装龙骨，然后将铝板一块一块固定在龙骨上，但在安装时，铝板之间会存在缝隙需要使用玻璃胶填平。

技术实现思路

1、本实用新型的目的是针对现有的技术存在上述问题，提出了一种吸音铝板结构，解决了在安装时，铝板之间会存在缝隙需要使用玻璃胶填平的问题。

2、本实用新型的目的可通过下列技术方案来实现：

3、一种吸音铝板结构，其特征在于，包括第一铝板、第二铝板、第一连接件和第一紧固件，所述第一铝板和第二铝板上设有吸音层，所述第一连接件内开设有放置槽，所述第一铝板和第二铝板堆叠设置在所述放置槽内，所述第一连接件上可拆卸连接有第二连接件，所述第二连接件能够封闭一部分放置槽并限制第一铝板和第二铝板朝放置槽外移动，所述第一连接件上开设有第一通孔，所述第一铝板上开设有第三通孔，所述第二铝板上开设有第四通孔，所述第一通孔、第三通孔、第四通孔大小相同且同轴，所述第二连接件上开设有与第一通孔大小相同且同轴的第一螺纹孔，所述第一紧固件穿过第一通孔螺纹连接在所述第一螺纹孔内，所述第二连接件上固定连接有吊杆，所述吊杆上可拆卸连接有角钢。

4、在上述的吸音铝板结构中，所述吸音层包括防火吸音棉。

5、在上述的吸音铝板结构中，所述第一紧固件下方固定连接有装饰件。

6、在上述的吸音铝板结构中，所述第一连接件前后两侧开设有第二螺纹孔，所述第二连接件上开设有与第二螺纹孔大小相同且同轴的第二通孔，所述第二连接件上设有第二紧固件，所述第二紧固件穿过第二通孔螺纹连接在第二螺纹孔内。

7、在上述的吸音铝板结构中，所述吊杆通过第三紧固件连接在所述角钢上。

8、在上述的吸音铝板结构中，所述第一铝板和第二铝板下表面涂有抗氧化彩漆。

9、与现有技术相比，本实用新型具有以下优点:

10、第一铝板和第二铝板堆叠设置在第一连接件的放置槽内，使得两块铝板之间的缝隙被覆盖，通过第一紧固件连接，拆装方便。

技术特征：

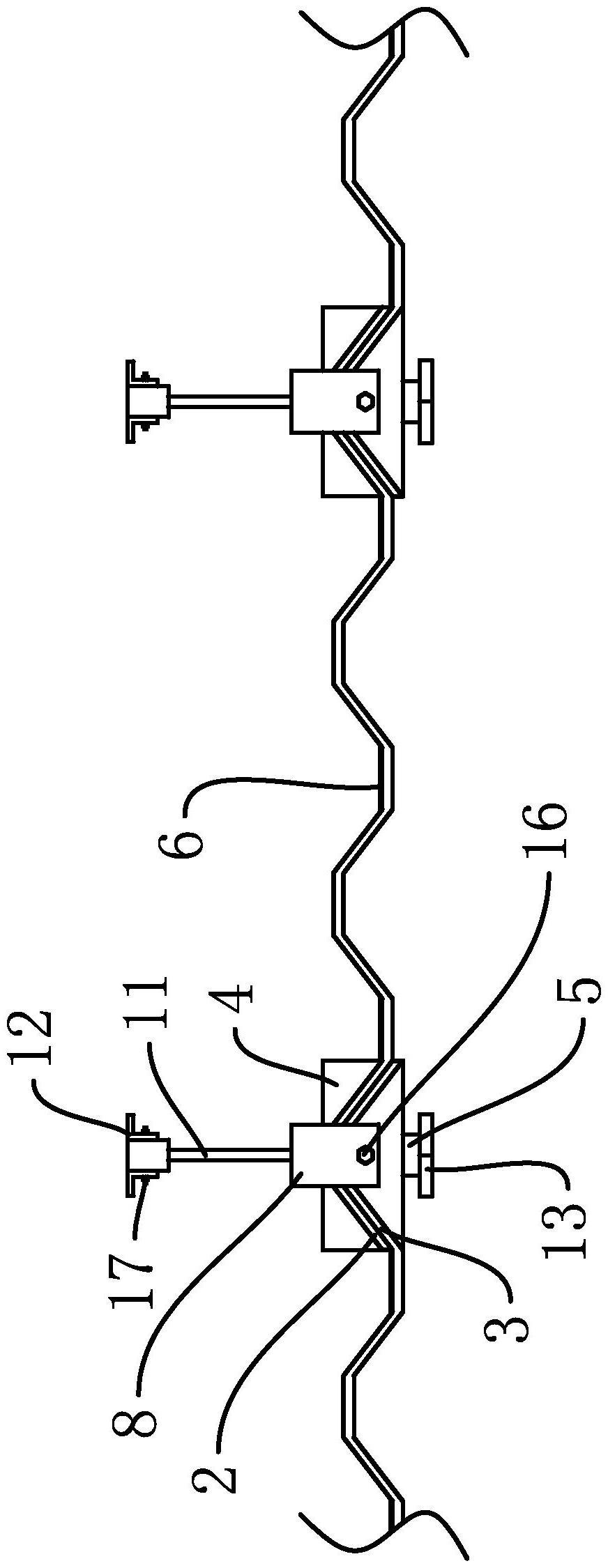

1.一种吸音铝板结构，其特征在于，包括第一铝板(2)、第二铝板(3)、第一连接件(4)和第一紧固件(5)，所述第一铝板(2)和第二铝板(3)上设有吸音层(6)，所述第一连接件(4)内开设有放置槽(7)，所述第一铝板(2)和第二铝板(3)堆叠设置在所述放置槽(7)内，所述第一连接件(4)上可拆卸连接有第二连接件(8)，所述第二连接件(8)能够封闭一部分放置槽(7)并限制第一铝板(2)和第二铝板(3)朝放置槽(7)外移动，所述第一连接件(4)上开设有第一通孔(9)，所述第一铝板(2)上开设有第三通孔，所述第二铝板(3)上开设有第四通孔，所述第一通孔(9)、第三通孔、第四通孔大小相同且同轴，所述第二连接件(8)上开设有与第一通孔(9)大小相同且同轴的第一螺纹孔(10)，所述第一紧固件(5)穿过第一通孔(9)螺纹连接在所述第一螺纹孔(10)内，所述第二连接件(8)上固定连接有吊杆(11)，所述吊杆(11)上可拆卸连接有角钢(12)。

2.根据权利要求1所述的吸音铝板结构，其特征在于，所述吸音层(6)包括防火吸音棉。

3.根据权利要求1所述的吸音铝板结构，其特征在于，所述第一紧固件(5)下方固定连接有装饰件(13)。

4.根据权利要求1所述的吸音铝板结构，其特征在于，所述第一连接件(4)前后两侧开设有第二螺纹孔(14)，所述第二连接件(8)上开设有与第二螺纹孔(14)大小相同且同轴的第二通孔(15)，所述第二连接件(8)上设有第二紧固件(16)，所述第二紧固件(16)穿过第二通孔(15)螺纹连接在第二螺纹孔(14)内。

5.根据权利要求1所述的吸音铝板结构，其特征在于，所述吊杆(11)通过第三紧固件(17)连接在所述角钢(12)上。

6.根据权利要求1所述的吸音铝板结构，其特征在于，所述第一铝板(2)和第二铝板(3)下表面涂有抗氧化彩漆。

技术总结
本技术提供了一种吸音铝板结构，属于建筑技术领域。一种吸音铝板结构，其特征在于，包括第一铝板、第二铝板、第一连接件和第一紧固件，所述第一铝板和第二铝板上设有吸音层，所述第一连接件内开设有放置槽，所述第一铝板和第二铝板堆叠设置在所述放置槽内，所述第一连接件上可拆卸连接有第二连接件，所述第二连接件能够封闭一部分放置槽并限制第一铝板和第二铝板朝放置槽外移动。本技术具有第一铝板和第二铝板堆叠设置在第一连接件的放置槽内，使得两块铝板之间的缝隙被覆盖，通过第一紧固件连接，拆装方便的优点。

技术研发人员：朱兴海
受保护的技术使用者：成功科技（嘉兴）有限公司
技术研发日：20221201
技术公布日：2024/1/12
