一种大型立杆用安装固定结构的制作方法

本技术涉及大型监控立杆，特别是一种大型立杆用安装固定结构。

背景技术：

1、监控立杆也叫监控杆，分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米，主要为交通道路，十字路口，学校，政府，小区，工厂，边防，机场等需要监控摄像的地方。监控立杆的使用提高了城市安全防范，是居民生活的有效保障。

2、现有的监控立柱只能实现监控装置的安装作用，然而在施工现场安装时，由于施工现场地形的复杂，监控立柱在支撑的过程中，由于施工现场大多为土地，质地较为松软，安装在土地基中的大型监控立杆的底部结构不够稳定。

3、现有技术cn202123283648.9一种大型立杆用安装固定结构中，提出了相同的现有技术问题，而本申请采用了一种更加优异的结构来解决此问题。

技术实现思路

1、本实用新型的目的旨在至少解决所述技术缺陷之一。

2、为此，本实用新型的一个目的在于提出一种大型立杆用安装固定结构，以解决背景技术中所提到的问题，克服现有技术中存在的不足。

3、为了实现上述目的，本实用新型一方面的实施例提供一种大型立杆用安装固定结构，包括混凝土浇筑基，所述混凝土浇筑基位于工地土地开挖的基坑中；

4、所述混凝土浇筑基的顶部预埋有螺栓，所述螺栓插接有底座法兰，所述底座法兰的顶部固定连接有立杆；

5、所述螺栓上套接有垫圈，所述螺栓上螺纹连接有两个螺母；

6、所述混凝土浇筑基的顶部预埋有钢筋圈，所述钢筋圈的竖断面形状为倒u形；

7、所述钢筋圈的内侧固定连接有支块，所述支块的底部支在混凝土浇筑基顶部；

8、所述立杆的四周固定连接有肋板，所述支块的端部和底部固定连接在肋板内侧。

9、由上述任一方案优选的是，所述混凝土浇筑基的高度为50-60厘米，所述底座法兰与立杆为一体结构。

10、采用上述技术方案：本监控立杆的安装固定原理是，在工地土基地面上挖出基坑，并浇筑混凝土，形成混凝土浇筑基，混凝土浇筑基中预埋有螺栓和钢筋圈，螺栓插接底座法兰，并在螺栓上套上垫圈并上紧两个螺母防松，之后在底座法兰上焊接肋板，在钢筋圈的内侧焊接支块，支块的端部和底部焊接肋板内侧，支块的底部顶接混凝土浇筑基的顶部，完成立杆的固定安装。

11、由上述任一方案优选的是，所述底座法兰上杆开设有与螺栓相对应的通孔，所述螺栓上依次为垫圈、两个螺母并两个螺母均拧紧。

12、由上述任一方案优选的是，所述钢筋圈位于底座法兰的四周，所述钢筋圈具体与支块的顶部焊接。

13、采用上述技术方案：混凝土浇筑基的作用是放弃使用土基对立杆进行固定，而是利用高强度的混凝土作为立杆的底部基础，使其底部结构更加稳固。

14、由上述任一方案优选的是，所述支块的厚度为-.厘米，所述支块为钢材质。

15、由上述任一方案优选的是，所述肋板具体焊接在立杆四周，所述肋板焊接在底座法兰的顶部。

16、由上述任一方案优选的是，所述支块的端部和底部焊接在肋板内侧。

17、采用上述技术方案：支块、肋板、钢筋圈的配合设置，支块对肋板进行再次加固，而肋板是与立杆为一体的，支块整体为梯形，与钢筋圈焊接，压在肋板上，防止肋板歪斜，防止立杆的底部结构不稳固，支块、肋板、钢筋圈组成立体的加固结构，使立杆的底部结构更加稳固、牢固，解决了现有技术中的问题。

18、与现有技术相比，本实用新型所具有的优点和有益效果为：

19、该大型立杆用安装固定结构，通过混凝土浇筑基、螺栓、底座法兰、垫圈、螺母、钢筋圈、支块和肋板的配合设置，混凝土浇筑基的作用是放弃使用土基对立杆进行固定，而是利用高强度的混凝土作为立杆的底部基础，使其底部结构更加稳固，支块、肋板、钢筋圈的配合设置，支块对肋板进行再次加固，而肋板是与立杆为一体的，支块整体为梯形，与钢筋圈焊接，压在肋板上，防止肋板歪斜，防止立杆的底部结构不稳固，支块、肋板、钢筋圈组成立体的加固结构，使立杆的底部结构更加稳固、牢固，解决了现有技术中的问题。

20、本实用新型附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

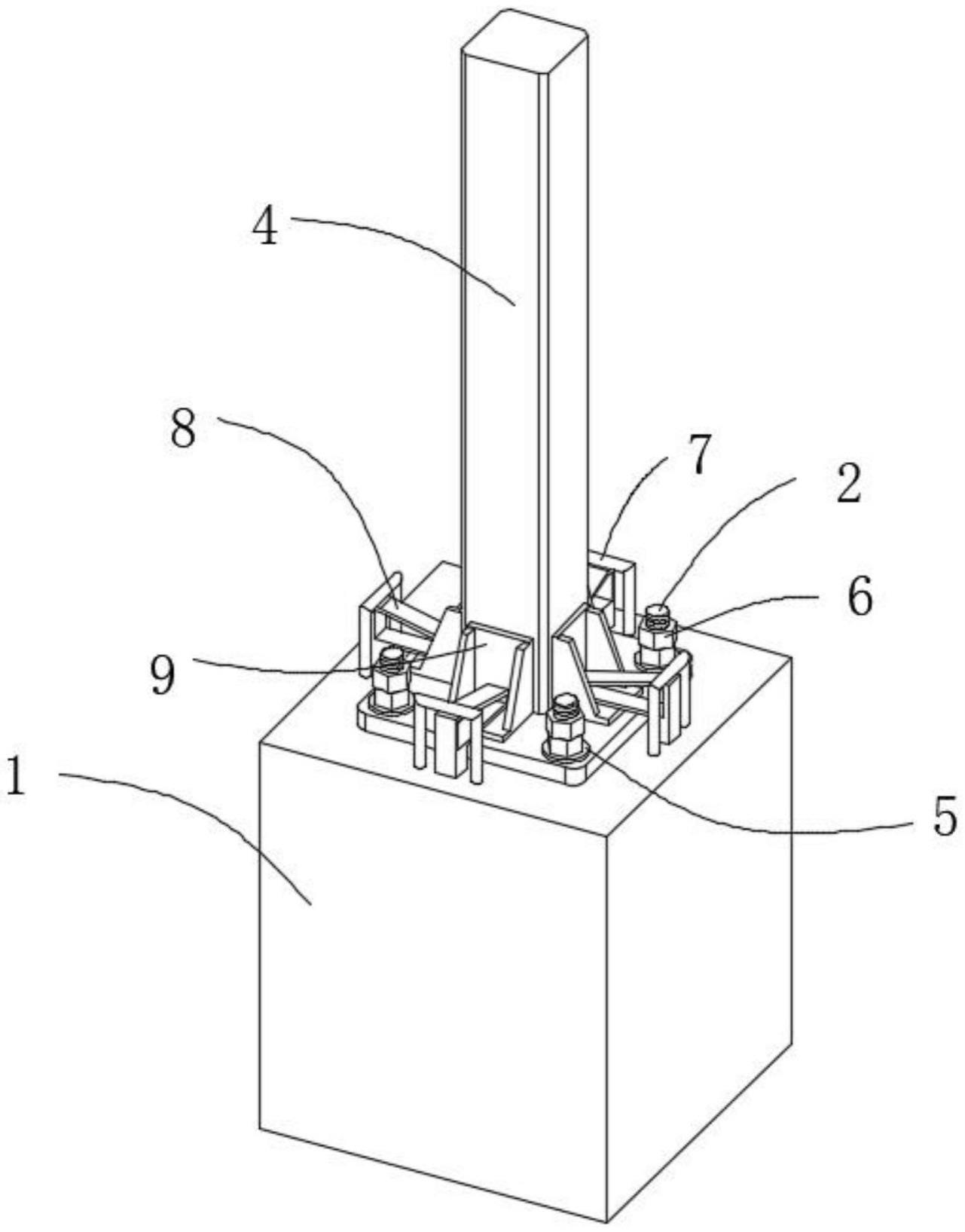

1.一种大型立杆用安装固定结构，其特征在于，包括混凝土浇筑基(1)，所述混凝土浇筑基(1)位于工地土地开挖的基坑中；

2.如权利要求1所述的一种大型立杆用安装固定结构，其特征在于：所述混凝土浇筑基(1)的高度为50-60厘米，所述底座法兰(3)与立杆(4)为一体结构。

3.如权利要求2所述的一种大型立杆用安装固定结构，其特征在于：所述底座法兰(3)上杆开设有与螺栓(2)相对应的通孔，所述螺栓(2)上依次为垫圈(5)、两个螺母(6)并两个螺母(6)均拧紧。

4.如权利要求3所述的一种大型立杆用安装固定结构，其特征在于：所述钢筋圈(7)位于底座法兰(3)的四周，所述钢筋圈(7)具体与支块(8)的顶部焊接。

5.如权利要求4所述的一种大型立杆用安装固定结构，其特征在于：所述支块(8)的厚度为1-1.2厘米，所述支块(8)为钢材质。

6.如权利要求5所述的一种大型立杆用安装固定结构，其特征在于：所述肋板(9)具体焊接在立杆(4)四周，所述肋板(9)焊接在底座法兰(3)的顶部。

7.如权利要求6所述的一种大型立杆用安装固定结构，其特征在于：所述支块(8)的端部和底部焊接在肋板(9)内侧。

技术总结
本技术提出了一种大型立杆用安装固定结构，包括混凝土浇筑基，所述混凝土浇筑基位于工地土地开挖的基坑中，所述混凝土浇筑基的顶部预埋有螺栓，所述螺栓插接有底座法兰，所述底座法兰的顶部固定连接有立杆。本技术的优点在于：混凝土浇筑基的作用是放弃使用土基对立杆进行固定，而是利用高强度的混凝土作为立杆的底部基础，使其底部结构更加稳固，支块、肋板、钢筋圈的配合设置，支块对肋板进行再次加固，而肋板是与立杆为一体的，支块整体为梯形，与钢筋圈焊接，压在肋板上，防止肋板歪斜，防止立杆的底部结构不稳固，支块、肋板、钢筋圈组成立体的加固结构，使立杆的底部结构更加稳固、牢固，解决了现有技术中的问题。

技术研发人员：古利青
受保护的技术使用者：珠海川普光电科技有限公司
技术研发日：20221201
技术公布日：2024/1/11
