本技术涉及临建房屋,尤其涉及一种具有逃生设施的临建房屋。
背景技术:
1、在建筑工程施工中,临建板房经常作为施工人员的办公和住宿等临时用房。临建板房需根据施工现场的实际条件进行布置安装,因施工人员多,可建设的场地小,临建板房经常会建设成多层的,每层只设置一条走廊,每层走廊通常仅配置一条或两条楼梯,在发生火灾或其他紧急逃生事件时,临建房屋没有足够的逃生通道,存在很大的安全隐患。
2、有鉴于此,特提出本实用新型。
技术实现思路
1、本实用新型提供一种具有逃生设施的临建房屋。
2、本实用新型采用下述技术方案:
3、本申请提供一种具有逃生设施的临建房屋,包括:
4、临建房主体;
5、若干走廊,各层走廊分别连接于临建房主体,各层走廊沿临建房主体的纵向依次间隔设置;
6、若干逃生设备组件,每一逃生设备组件包括若干维护结构、无缝钢管和基座,逃生设备组件的各维护结构分别连接于各层走廊上,所述基座位于各维护结构的底部,无缝钢管贯穿各所述维护结构设置,且无缝钢管连接于所述基座。
7、可选的,所述无缝钢管位于走廊背离所述临建房主体的一侧;
8、所述无缝钢管顶端通过拉结杆固定于所述临建房主体。
9、可选的,所述拉结杆一端和所述无缝钢管通过钢管扣件连接固定;
10、所述拉结杆的另一端固定于临建房主体上。
11、可选的,所述临建房主体的框架上开设连接孔,所述拉结杆端部设置凸耳,紧固件一端穿过所述凸耳连接于所述连接孔。
12、可选的,所述基座包括混凝土浇筑形成的防护墩,所述无缝钢管的底端固定于所述防护墩内。
13、可选的,所述基座具有金属模板,所述金属模板围合形成空腔,混凝土浇筑于所述空腔内形成所述防护墩;
14、所述金属模板上沿伸出所述防护墩;
15、所述金属模板上沿和防护墩之间围合形成凹槽,所述凹槽内设置细砂层。
16、可选的,所述基座还包括泡沫板,所述泡沫板套设于无缝钢管上,且所述泡沫板覆盖于所述细砂层上。
17、可选的,所述维护结构沿所述无缝钢管的周向延伸设置,所述维护结构围合形成维护腔,所述无缝钢管贯穿所述维护腔设置。
18、可选的,所述走廊背离所述临建房主体的一侧设置防护栏杆;
19、所述防护栏杆上设置通过口,所述通过口连通所述维护腔。
20、可选的,所述防护栏杆上连接有门体,所述门体用于打开或闭合所述通过口。
21、通过采用上述技术方案,使得本实用新型具有以下有益效果:
22、本申请使用若干维护结构、无缝钢管和基座组建成逃生设施,当发生火灾等紧急逃生事件时,二层及以上房屋里的人可就近穿过相应楼层走廊进入逃生设施,通过无缝钢管滑下进行逃生。该逃生设施方便施工人员快速逃生,提高了安全性,且该临建房屋制作简捷、造价低、可循环周转使用,可推广性强。

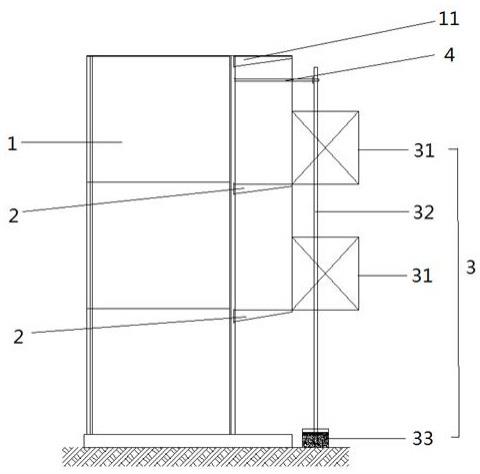

23、下面结合附图对本实用新型的具体实施方式作进一步详细的描述。
1.一种具有逃生设施的临建房屋,其特征在于,包括:
2.根据权利要求1所述的具有逃生设施的临建房屋,其特征在于,所述无缝钢管位于走廊背离所述临建房主体的一侧;
3.根据权利要求2所述的具有逃生设施的临建房屋,其特征在于,所述拉结杆一端和所述无缝钢管通过钢管扣件连接固定;
4.根据权利要求3所述的具有逃生设施的临建房屋,其特征在于,所述临建房主体的框架上开设连接孔,所述拉结杆端部设置凸耳,紧固件一端穿过所述凸耳连接于所述连接孔。
5.根据权利要求1所述的具有逃生设施的临建房屋,其特征在于,所述基座包括混凝土浇筑形成的防护墩,所述无缝钢管的底端固定于所述防护墩内。
6.根据权利要求5所述的具有逃生设施的临建房屋,其特征在于,所述基座具有金属模板,所述金属模板围合形成空腔,混凝土浇筑于所述空腔内形成所述防护墩;
7.根据权利要求6所述的具有逃生设施的临建房屋,其特征在于,所述基座还包括泡沫板,所述泡沫板套设于无缝钢管上,且所述泡沫板覆盖于所述细砂层上。
8.根据权利要求1所述的具有逃生设施的临建房屋,其特征在于,所述维护结构沿所述无缝钢管的周向延伸设置,所述维护结构围合形成维护腔,所述无缝钢管贯穿所述维护腔设置。
9.根据权利要求8所述的具有逃生设施的临建房屋,其特征在于,所述走廊背离所述临建房主体的一侧设置防护栏杆;
10.根据权利要求9所述的具有逃生设施的临建房屋,其特征在于,所述防护栏杆上连接有门体,所述门体用于打开或闭合所述通过口。
