一种钢柱定位装置的制作方法

本技术涉及杯口基础内钢柱的定位安装，具体为一种钢柱定位装置。

背景技术：

1、在厂房钢结构施工领域，土建混凝土承台中间预留杯口放置钢柱再灌注混凝土作为一种常见的安装形式在厂房钢结构工程中运用较广，杯口基础是独立基础的一种，应用于工业与民用建筑工程中；在钢结构安装过程中，需要将钢柱放置于杯口基础的杯口内，并对钢柱进行准确定位。

2、但在以往的施工过程中，钢结构设计过程中由于柱脚弯矩较大时，经常采用杯口式柱脚，埋入深度为钢柱截面高度的1.5～2.0倍，但由于施工时没有锚栓，无法通过进行精确定位钢柱与轴线的相对位置。通常行业内施工人员施工过程中在杯口壁的侧面插入楔形钢板进行临时固定，当钢板角度与杯口内壁倾斜角度不一致时，需要对钢板进行不断捶打,对钢柱的位置进行调整，使钢柱居中，导致钢柱在安装时居中定位操作不方便，捶打的过程力度不好控制，精度不好控制，速度较慢，且很有可能对杯口侧壁造成破坏。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种钢柱定位装置，解决了当钢板角度与杯口内壁倾斜角度不一致时，需要对钢板进行不断捶打,对钢柱的位置进行调整，使钢柱居中，导致钢柱在安装时居中定位操作不方便，捶打的过程力度不好控制，精度不好控制，速度较慢，且很有可能对杯口侧壁造成破坏的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

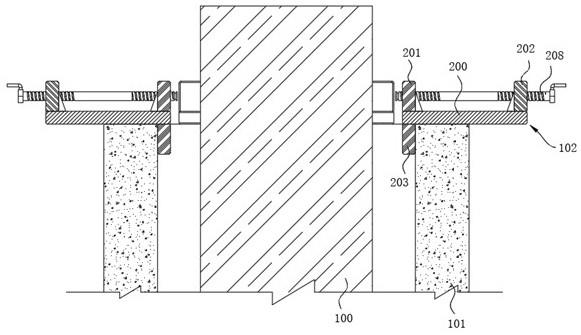

3、一种钢柱定位装置，包括：反力架，所述反力架包括置于杯口基础顶部的钢板、焊接于所述钢板顶部的前面板和后面板、焊接于钢板底部的下面板，所述下面板位于杯口基础的内侧壁；开设于前面板一侧的两个第一钻孔，所述第一钻孔内套设有第一螺母；开设于后面板一侧的两个第二钻孔，所述第二钻孔内固定套设有第二螺母，所述第一螺母与所述第二螺母同心设置；两个螺栓，分别螺纹连接在位于所述后面板上的所述第一螺母和第二螺母内，两个所述螺栓的一段分别与所述前面板上的第一螺母和第二螺母螺纹连接。

4、优选的，所述前面板与后面板相互靠近的两侧分别连接有多个加强筋，所述加强筋的底部与所述钢板固定连接。

5、优选的，所述螺栓延伸至杯口基础内的一端转动连接有支板，所述支板的顶部固定连接有测量板，所述前面板与所述后面板之间固定连接有多个刻度板，所述前面板的顶部固定连接有与所述测量板滑动连接的限位板。

6、优选的，所述钢板的顶部固定连接有多个定位块，所述螺栓的外部固定套设有定位环。

7、优选的，所述钢板的底部设有定位板，所述定位板的一侧连接有第一齿条，所述后面板的一侧设有推板，所述推板的底部固定连接有第二齿条，所述钢板的底部转动连接有与所述第一齿条和第二齿条啮合的齿轮，所述推板的一侧固定连接有与所述后面板滑动连接的连杆，所述连杆与所述后面板之间连接有多个弹簧。

8、优选的，所述定位板的一侧固定连接有限位杆，所述限位杆与所述钢板滑动连接。

9、本实用新型，通过设置反力架，在使用时，杯口基础上设置四个反力架，钢柱的四个面对应一个反力架，每个反力架设置两根螺栓，通过旋转其中一个反力架上的螺栓，顶推钢柱移动，四个反力架上的八根螺栓实现对钢柱进行四个方向的移动，最终实现钢柱轴线和杯口基础中心重合达到对钢柱的精准定位，同时也能够把钢柱定位轴线向两侧外扩，让多个杯口基础内钢柱的定位轴线重合；更具体的是，钢板、前面板、后面板和下面板形成的反力架的顶部位置呈现镂空，使用钢卷尺可以直观快速量取定位数值，实现了对钢柱的精准定位，对钢柱定位完成后，可使用固定楔铁固定钢柱，杯口浇筑混凝土，该装置架构简单、安装快速，极大提高了钢柱安装的精度和安装效率。

技术特征：

1.一种钢柱定位装置，其特征在于，包括：

2.根据权利要求1所述的一种钢柱定位装置，其特征在于，所述前面板（201）与后面板（202）相互靠近的两侧分别连接有多个加强筋（209），所述加强筋（209）的底部与所述钢板（200）固定连接。

3.根据权利要求1所述的一种钢柱定位装置，其特征在于，所述螺栓（208）延伸至杯口基础（101）内的一端转动连接有支板（300），所述支板（300）的顶部固定连接有测量板（301），所述前面板（201）与所述后面板（202）之间固定连接有多个刻度板（302），所述前面板（201）的顶部固定连接有与所述测量板（301）滑动连接的限位板（303）。

4.根据权利要求1所述的一种钢柱定位装置，其特征在于，所述钢板（200）的顶部固定连接有多个定位块（400），所述螺栓（208）的外部固定套设有定位环（401）。

5.根据权利要求1所述的一种钢柱定位装置，其特征在于，所述钢板（200）的底部设有定位板（500），所述定位板（500）的一侧连接有第一齿条（501），所述后面板（202）的一侧设有推板（502），所述推板（502）的底部固定连接有第二齿条（503），所述钢板（200）的底部转动连接有与所述第一齿条（501）和第二齿条（503）啮合的齿轮（504），所述推板（502）的一侧固定连接有与所述后面板（202）滑动连接的连杆（505），所述连杆（505）与所述后面板（202）之间连接有多个弹簧（506）。

6.根据权利要求5所述的一种钢柱定位装置，其特征在于，所述定位板（500）的一侧固定连接有限位杆（507），所述限位杆（507）与所述钢板（200）滑动连接。

技术总结
本技术涉及杯口基础内钢柱的定位安装技术领域，公开了一种钢柱定位装置，包括：反力架，所述反力架包括置于杯口基础顶部的钢板、焊接于所述钢板顶部的前面板和后面板、焊接于钢板底部的下面板，所述下面板位于杯口基础的内侧壁，杯口基础上设置四个反力架，钢柱的四个面对应一个反力架，每个反力架设置两根螺栓，通过旋转其中一个反力架上的螺栓，顶推钢柱移动，四个反力架上的八根螺栓实现对钢柱进行四个方向的移动，最终实现钢柱轴线和杯口基础中心重合达到对钢柱的精准定位，同时也能够把钢柱定位轴线向两侧外扩，让多个杯口基础内钢柱的定位轴线重合。

技术研发人员：孙宁辉,金宝成,李全兴,庞阔,王利伟,王文强,王童,杨玉龙,安全,徐锋,栾晓奥,闫俊
受保护的技术使用者：中铁四局集团路桥工程有限公司
技术研发日：20221206
技术公布日：2024/1/12
