一种装配式模块化木屋的制作方法

本技术涉及木屋，尤其是涉及一种装配式模块化木屋。

背景技术：

1、木屋指的是用木头做成的屋子，木结构建筑从结构形式上分，一般分为轻型木结构和重型木结构，以地螺丝为地基基础，主要结构构件均采用实木产品，木结构建筑从结构形式上分，一般分为轻型木结构和重型木结构，主要结构构件均采用实木产品，轻型木结构即用规格材及木基结构板材或石膏板制作的木构架墙体、楼板和屋盖系统构成的单层或多层建筑结构；

2、授权公告号为：cn216948766u的中国专利公开了一种装配式木屋，其包括墙体组件和设置在墙体组件上方的屋顶组件，墙体组包括四个竖直设置的墙板，墙板环绕屋顶组件设置，且相邻的墙板之间设置有立柱，立柱上相邻的两侧设置有t形槽，t形槽沿立柱高度方向设置，且墙板的两端面沿其高度方向设置有用于竖直嵌入t形槽内的t形条，屋顶组件的四角位置竖直设置有连接杆，且立柱的上端面设置有供连接杆嵌入卡接的连接槽，立柱上还设置有用于锁定连接杆的锁定机构。本申请通过设置装配式的木屋，实现了木屋的便捷安装和拆卸，进而有效提高了木屋安装和拆卸的效率。

3、1.在实际使用过程中由于一般的木屋大多采用螺钉的安装方式来进行连接的，使得工作人员安装或拆卸起来不够方便，将会浪费很多的工作时长，导致工作效率较低，不利于装配式模块化木屋的组装；

4、2.且由于装配式模块化木屋仅通过较为简单的卡接结构来进行组装，长时间木头容易产生变形而导致木屋的稳定性较差，很容易出现晃动不稳的现象，安全性较差，无法满足日常的使用。

5、为此，提出一种装配式模块化木屋。

技术实现思路

1、本实用新型的目的在于提供一种装配式模块化木屋，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种装配式模块化木屋，包括木屋底座，木屋底座的上端外表面分别固定连接有第一定位块、第二定位块，第一定位块的上端外表面卡接有前墙体，前墙体的前端外表面连接有竖向板，第二定位块的上端外表面卡接有侧墙体，侧墙体的左侧外表面与前墙体对应位置安装有嵌入块，侧墙体的上端面卡接有屋顶主体，屋顶主体的下端面固定连接有连接斜齿条，侧墙体的右侧内表面卡接有嵌入插杆，嵌入插杆的外表面连接有斜齿轮，侧墙体的前端外表面固定连接有u型板。

3、优选的，侧墙体的右侧外表面转动连接有限位旋盖，侧墙体的右侧外表面固定连接有方形板。

4、优选的，屋顶主体的下端外表面连接有l型插板，u型板的右端面滑动卡接有活动推块。

5、优选的，前墙体的上端面开设有嵌入槽，嵌入槽与嵌入块相适配，嵌入块的下端外表面通过嵌入槽与前墙体的上端面滑动卡接。

6、优选的，前墙体、屋顶主体的右端面均开设有安装槽，安装槽与嵌入插杆相适配，嵌入插杆的外表面均通过安装槽与前墙体、屋顶主体的右端面相卡接。

7、优选的，u型板的上端面开设有滑槽，滑槽与竖向板相适配，竖向板的下端外表面通过滑槽与u型板的上端面滑动卡接。

8、优选的，方形板的上端面开设有卡槽，卡槽与l型插板相适配，l型插板的下端外表面通过卡槽与方形板的上端面相卡接。

9、优选的，竖向板的右端面开设有方槽，方槽与活动推块相适配，活动推块的左侧外表面通过方槽与竖向板的右端面相卡接。

10、与现有技术相比，本实用新型的有益效果是：

11、1.通过墙体之间以及屋顶主体的双重卡接，这样的安装方式可以提升装配式模块化木屋整体的稳固性，同时还方便工作安装或拆卸木屋，提高木屋组装的工作效率；

12、2.通过让整个木屋的墙体和屋顶都组装关联在一起，便可加强彼此的连接强度，这样可以提高木屋墙体组装时的稳定性，避免木屋长时间容易出现松动变形的情况，保证木屋的安全性和可靠性。

技术特征：

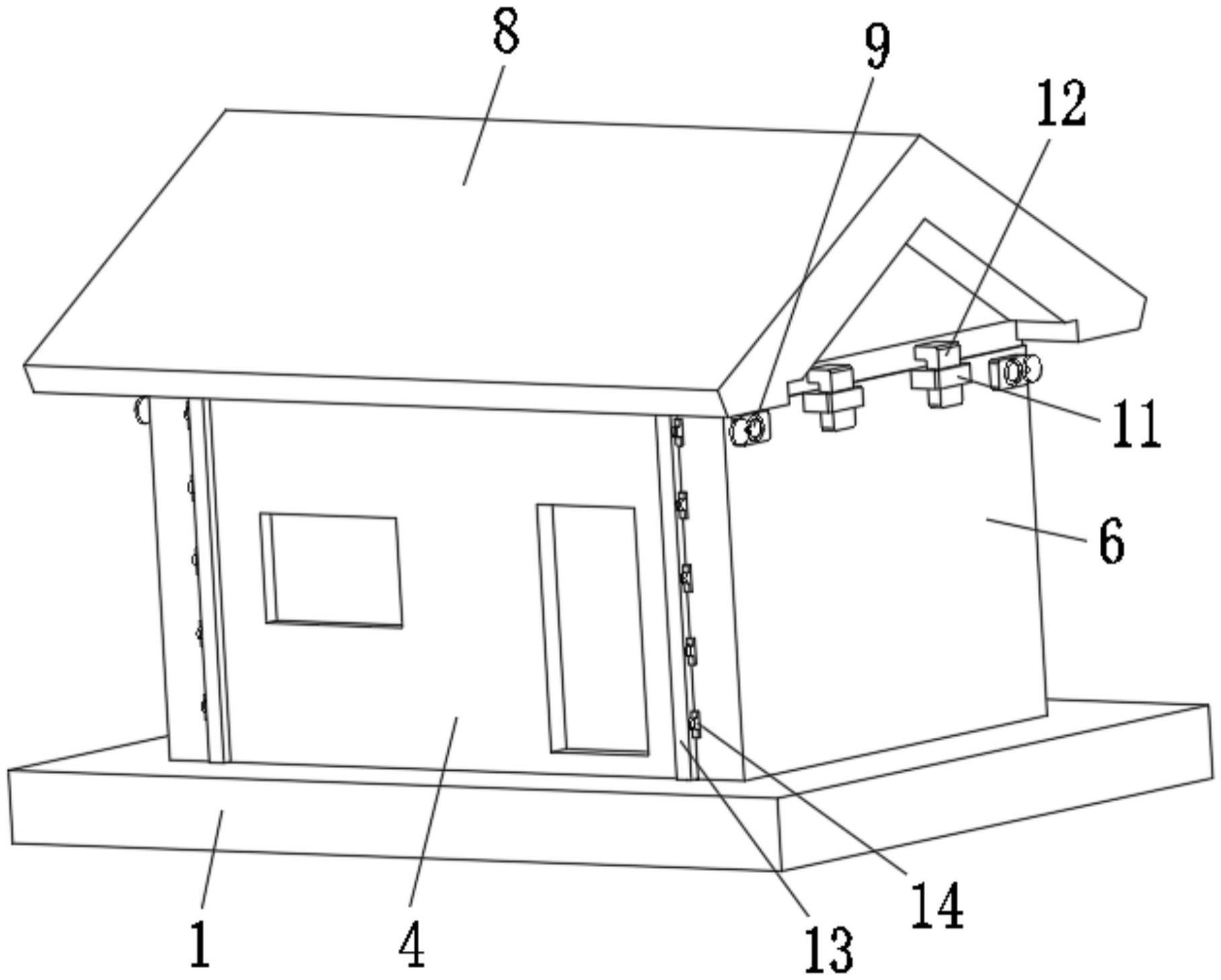

1.一种装配式模块化木屋，包括木屋底座(1)，其特征在于：所述木屋底座(1)的上端外表面分别固定连接有第一定位块(2)、第二定位块(3)，所述第一定位块(2)的上端外表面卡接有前墙体(4)，所述前墙体(4)的前端外表面连接有竖向板(5)，所述第二定位块(3)的上端外表面卡接有侧墙体(6)，所述侧墙体(6)的左侧外表面与前墙体(4)对应位置安装有嵌入块(7)，所述侧墙体(6)的上端面卡接有屋顶主体(8)，所述屋顶主体(8)的下端面固定连接有连接斜齿条(15)，所述侧墙体(6)的右侧内表面卡接有嵌入插杆(9)，所述嵌入插杆(9)的外表面连接有斜齿轮(16)，所述侧墙体(6)的前端外表面固定连接有u型板(13)。

2.根据权利要求1所述的一种装配式模块化木屋，其特征在于：所述侧墙体(6)的右侧外表面转动连接有限位旋盖(10)，所述侧墙体(6)的右侧外表面固定连接有方形板(11)。

3.根据权利要求2所述的一种装配式模块化木屋，其特征在于：所述屋顶主体(8)的下端外表面连接有l型插板(12)，所述u型板(13)的右端面滑动卡接有活动推块(14)。

4.根据权利要求3所述的一种装配式模块化木屋，其特征在于：所述前墙体(4)的上端面开设有嵌入槽，所述嵌入槽与嵌入块(7)相适配，所述嵌入块(7)的下端外表面通过嵌入槽与前墙体(4)的上端面滑动卡接。

5.根据权利要求4所述的一种装配式模块化木屋，其特征在于：所述前墙体(4)、屋顶主体(8)的右端面均开设有安装槽，所述安装槽与嵌入插杆(9)相适配，所述嵌入插杆(9)的外表面均通过安装槽与前墙体(4)、屋顶主体(8)的右端面相卡接。

6.根据权利要求5所述的一种装配式模块化木屋，其特征在于：所述u型板(13)的上端面开设有滑槽，所述滑槽与竖向板(5)相适配，所述竖向板(5)的下端外表面通过滑槽与u型板(13)的上端面滑动卡接。

7.根据权利要求6所述的一种装配式模块化木屋，其特征在于：所述方形板(11)的上端面开设有卡槽，所述卡槽与l型插板(12)相适配，所述l型插板(12)的下端外表面通过卡槽与方形板(11)的上端面相卡接。

8.根据权利要求7所述的一种装配式模块化木屋，其特征在于：所述竖向板(5)的右端面开设有方槽，所述方槽与活动推块(14)相适配，所述活动推块(14)的左侧外表面通过方槽与竖向板(5)的右端面相卡接。

技术总结
本技术涉及木屋技术领域，具体公开了一种装配式模块化木屋，包括木屋底座，木屋底座的上端外表面分别固定连接有第一定位块、第二定位块，第一定位块的上端外表面卡接有前墙体，前墙体的前端外表面连接有竖向板，第二定位块的上端外表面卡接有侧墙体。该装置结构通过墙体之间以及屋顶主体的双重卡接，这样的安装方式可以提升装配式模块化木屋整体的稳固性，同时还方便工作安装或拆卸木屋，提高木屋组装的工作效率，通过让整个木屋的墙体和屋顶都组装关联在一起，便可加强彼此的连接强度，这样可以提高木屋墙体组装时的稳定性，避免木屋长时间容易出现松动变形的情况，保证木屋的安全性和可靠性。
