用于货场的安全通道的制作方法

本技术属于货场设施，具体涉及用于货场的安全通道。

背景技术：

1、铁路货场是指铁路货运站办理货物承运、保管、装卸和交付作业的一个生产车间，也是铁路货物运输与其他货物运输工具衔接的场所。货场是铁路货物运输生产过程的起始、中转和终止的地点，与国民经济各部门直接发生联系，是铁路货物运输的主要环节。

2、目前，为了保障铁路货场工作人员的安全，通常需要在铁路货场设置安全通道，供工作人员流动，然而，现有的安全通道大多结构简单，对于高空坠物的缓冲能力较差，安全性不高。

技术实现思路

1、本实用新型的目的在于提供用于货场的安全通道，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：用于货场的安全通道，包括顶棚，所述顶棚两侧的底部均固定安装有支撑柱，所述顶棚的顶部设置有防护棚，所述顶棚的顶部等距开设有多个滑槽，所述滑槽的内部固定安装有横杆，所述横杆上滑动套接有两个相对称的滑块，所述横杆的两端均套接有弹簧，所述滑块的顶部铰接有支撑杆，所述支撑杆的上端与防护棚铰接，所述防护棚的顶部固定安装有弧形缓冲板。

3、作为一种优选的实施方式，所述防护棚和弧形缓冲板之间固定连接有缓冲气囊。

4、作为一种优选的实施方式，所述弧形缓冲板的上表面固定连接有尼龙耐磨层。

5、作为一种优选的实施方式，所述顶棚顶部的两侧均固定安装多个等距布置的阻尼杆，所述阻尼杆的上端与防护棚固定连接。

6、作为一种优选的实施方式，所述顶棚底部的两侧均固定安装有防护板。

7、作为一种优选的实施方式，相邻所述支撑柱之间固定安装有剪刀撑。

8、与现有技术相比，本实用新型的有益效果是：

9、该用于货场的安全通道，通过防护棚、横杆、滑块、弹簧、支撑杆和阻尼杆的设置，当高空坠物掉落到防护棚上时，防护棚会通过支撑杆带动滑块在横杆上滑动，使滑块对弹簧产生挤压，利用弹簧对冲击力进行缓冲，同时阻尼杆能够对冲击势能进行吸收消减，从而可降低顶棚受到的冲击，提高安全性；

10、该用于货场的安全通道，通过弧形缓冲板、缓冲气囊和尼龙耐磨层的设置，在高空坠物接触弧形缓冲板时，弧形缓冲板能够改变受力方向，卸掉部分冲击力，同时，缓冲气囊能够再次吸收部分冲击力，尼龙耐磨层能够降低弧形缓冲板受到的磨损，从而可提高安全通道的耐用性，延长使用寿命。

技术特征：

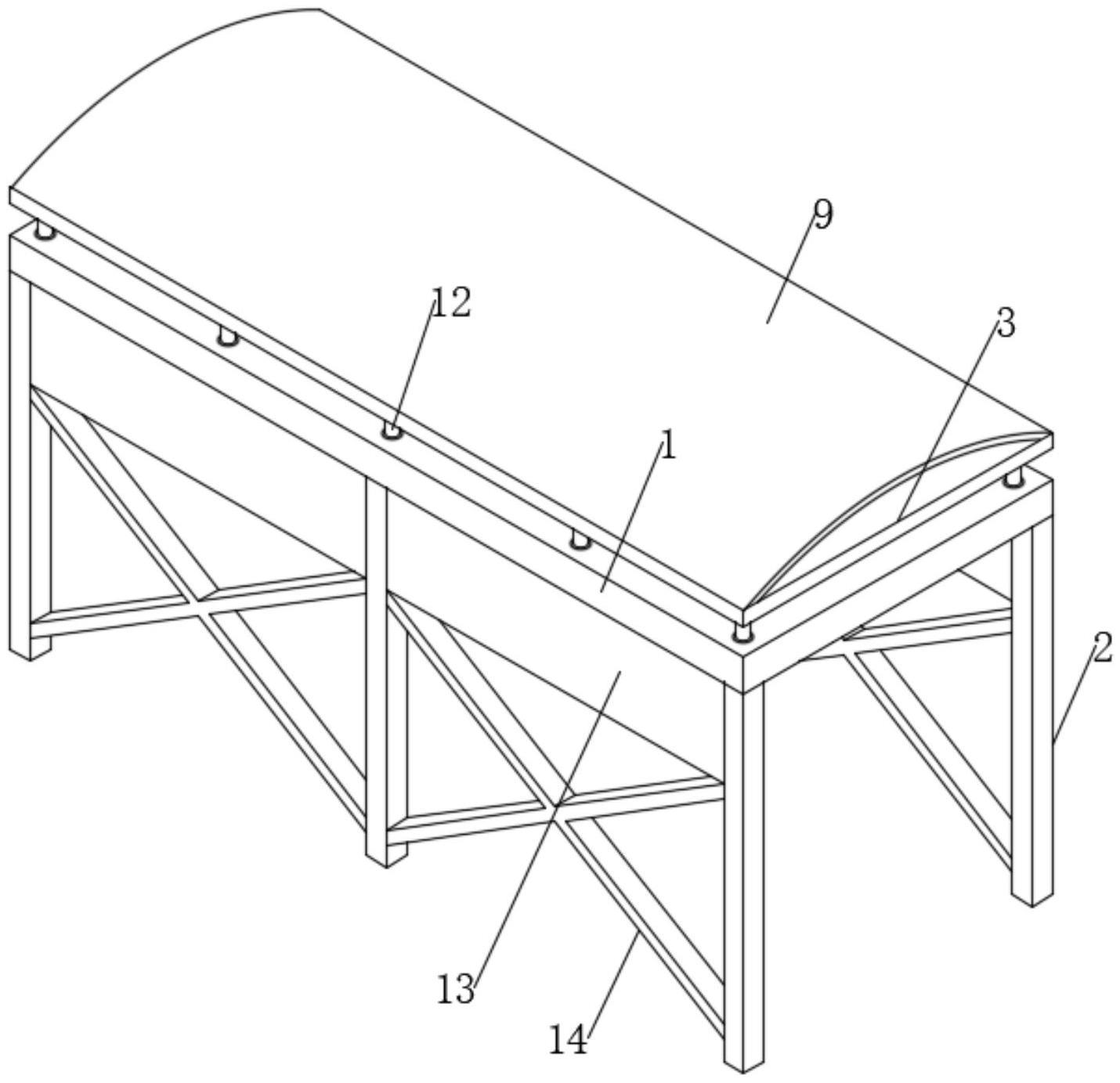

1.用于货场的安全通道，包括顶棚(1)，其特征在于：所述顶棚(1)两侧的底部均固定安装有支撑柱(2)，所述顶棚(1)的顶部设置有防护棚(3)，所述顶棚(1)的顶部等距开设有多个滑槽(4)，所述滑槽(4)的内部固定安装有横杆(5)，所述横杆(5)上滑动套接有两个相对称的滑块(6)，所述横杆(5)的两端均套接有弹簧(7)，所述滑块(6)的顶部铰接有支撑杆(8)，所述支撑杆(8)的上端与防护棚(3)铰接，所述防护棚(3)的顶部固定安装有弧形缓冲板(9)。

2.根据权利要求1所述的用于货场的安全通道，其特征在于：所述防护棚(3)和弧形缓冲板(9)之间固定连接有缓冲气囊(10)。

3.根据权利要求1所述的用于货场的安全通道，其特征在于：所述弧形缓冲板(9)的上表面固定连接有尼龙耐磨层(11)。

4.根据权利要求1所述的用于货场的安全通道，其特征在于：所述顶棚(1)顶部的两侧均固定安装多个等距布置的阻尼杆(12)，所述阻尼杆(12)的上端与防护棚(3)固定连接。

5.根据权利要求1所述的用于货场的安全通道，其特征在于：所述顶棚(1)底部的两侧均固定安装有防护板(13)。

6.根据权利要求1所述的用于货场的安全通道，其特征在于：相邻所述支撑柱(2)之间固定安装有剪刀撑(14)。

技术总结
本技术公开了用于货场的安全通道，属于货场设施领域，包括顶棚，所述顶棚两侧的底部均固定安装有支撑柱，所述顶棚的顶部设置有防护棚，所述顶棚的顶部等距开设有多个滑槽，所述滑槽的内部固定安装有横杆，所述横杆上滑动套接有两个相对称的滑块，所述横杆的两端均套接有弹簧，所述滑块的顶部铰接有支撑杆，所述支撑杆的上端与防护棚铰接，所述防护棚的顶部固定安装有弧形缓冲板；通过防护棚、横杆、滑块、弹簧、支撑杆和阻尼杆的设置，当高空坠物掉落到防护棚上时，利用弹簧对冲击力进行缓冲，同时阻尼杆能够对冲击势能进行吸收消减，从而可降低顶棚受到的冲击，提高安全性。

技术研发人员：方向明
受保护的技术使用者：黄石昂泰机电有限公司
技术研发日：20221220
技术公布日：2024/1/12
