一种防水卷材铺贴机的制作方法

本技术涉及防水卷材铺贴，更具体地说，本技术涉及一种防水卷材铺贴机。

背景技术：

1、防水卷材主要是用于建筑墙体、屋面、以及隧道、公路、垃圾填埋场等处，起到抵御外界雨水、地下水渗漏的一种可卷曲成卷状的柔性建材产品，作为工程基础与建筑物之间无渗漏连接，是整个工程防水的第一道屏障，对整个工程起着至关重要的作用，而对防水卷材铺设时需要用到专用设备，因此需要用到防水卷材铺贴机；

2、经检索，现有专利(公开号：cn214034445u)公开了防水卷材铺贴机。本实用新型通过推车；容纳装置，其设于所述推车上，用于放置防水卷材；导向装置，其设于所述推车上，用于对防水卷材的铺贴进行导向；加热装置，其设于所述推车上，用于对需要铺贴的防水卷材进行加热；铺贴装置，其设于所述推车上，用于将加热后的防水卷材压实在板面上。本申请提供的防水卷材铺贴机，通过作业人员将防水卷材放置在容纳装置中，然后抽出防水卷材的卷材头端，使其分别绕过导向装置、加热装置以及铺贴装置，进而将防水卷材压实在板面上。通过推动推车，能够实现持续的铺贴防水卷材，提高施工质量和施工效率，缩短施工工期，并提升了安全保障。发明人在实现本实用新型的过程中发现现有技术存在如下问题：现有的铺贴机在工作时大多数对疏导杆的高度调节不够好，不能有效的根据防水卷材的厚度尺寸对疏导杆进行高度调节，导致只能使用相同厚度的防水卷材进行工作，从而对防水卷材的使用范围受到了局限，且传统的铺贴机在对防水卷材铺贴结束后，需要工作人员手动使用工具进行剪切，步骤繁琐，费时费力；

3、因此，针对上述问题提出一种防水卷材铺贴机。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型的实施例提供一种防水卷材铺贴机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种防水卷材铺贴机，包括推车和调节疏导机构，所述推车的一端设置有调节疏导机构，所述调节疏导机构包括底板、滑轨、滑轮、传动架、电动推杆、疏导板、疏导孔、划孔、滑槽、滑块、切刀、卡块和卡扣，所述推车的一端两侧均固定连接有底板，所述底板的上方固定连接有滑轨，所述滑轨的内侧活动连接有滑轮，所述滑轮的一侧固定连接有传动架，所述传动架的外侧固定连接有电动推杆，所述传动架的另一端固定连接有疏导板。

3、所述疏导板的上方内侧开设有疏导孔，所述疏导板的一侧开设有划孔，所述划孔的两侧均开设有滑槽，所述滑槽的内侧活动连接有滑块，所述滑块的内侧固定连接有切刀，所述切刀的一侧固定连接有卡块，所述疏导板的一侧固定连接有卡扣。

4、优选的，所述疏导板通过滑轮与滑轨之间构成滑动结构，所述滑轨以推车的中轴线对称轴分布，通过滑轨、滑轮与传动架之间的配合，可以带动疏导板进行滑动调节的效果。

5、优选的，所述电动推杆与底板为垂直分布，所述电动推杆以推车的中轴线对称轴分布，通过电动推杆的设置，可以自动推动疏导板进行高度调节的效果。

6、优选的，所述疏导孔与疏导板为贯穿结构，所述疏导孔的长度尺寸小于划孔的长度尺寸，通过疏导板与疏导孔和之间的配合，可以对防水卷材与铺贴面进行疏导的效果。

7、优选的，所述切刀通过滑块与滑槽之间构成滑动结构，所述切刀与滑块为贯穿结构，通过滑槽与滑块之间的配合，可以带动切刀在疏导板上进行滑动的目的。

8、优选的，所述卡块与切刀为垂直分布，所述卡块与卡扣之间构成卡合连接，通过卡块与卡扣之间的配合，可以对切刀进行卡合固定的目的。

9、优选的，所述推车的内侧设置有放料机构，所述放料机构包括支撑杆、轴承、放置杆、螺杆和螺母，所述推车的内部两侧均固定连接有支撑杆，所述支撑杆的内侧贯穿连接有轴承，所述轴承的内侧活动连接有放置杆，所述放置杆的两端固定连接有螺杆，所述和螺杆的外侧活动连接有螺母，通过螺母与螺杆之间的配合，可以对放置杆进行固定拆装的目的。

10、优选的，所述推车的内部一侧设置有加热机构，所述加热机构包括燃罐放置柜、导气管和喷火头，所述推车的内部一侧固定连接有燃罐放置柜，所述燃罐放置柜的内侧贯穿连接有导气管，所述导气管的另一端固定连接有喷火头，通过放置柜的设置，可以对燃气罐进行稳定放置的目的。

11、本实用新型的技术效果和优点：

12、与现有技术相比，通过调节疏导机构的设置，在对防水管材铺贴工作时，首先将防水卷材放置到疏导板的疏导孔内侧，使防水管材的一端与铺贴面接触，随后根据防水卷材的厚度来发动电动推杆，使电动推杆带动传动架通过滑轮在滑轨上滑动，以便于对疏导板的底部按压至防水卷材的上方表面，从而为疏导板的高度调节提供了有效的保障，实现时对不同厚度尺寸的防水卷材进行疏导铺贴的效果，同时，当铺贴结束后，通过拉动切刀，使卡块脱离卡扣，随后拉动切刀通过滑块在滑槽上滑动对防水卷材进行剪切，从而为防水卷材的割断提供了便捷。

技术特征：

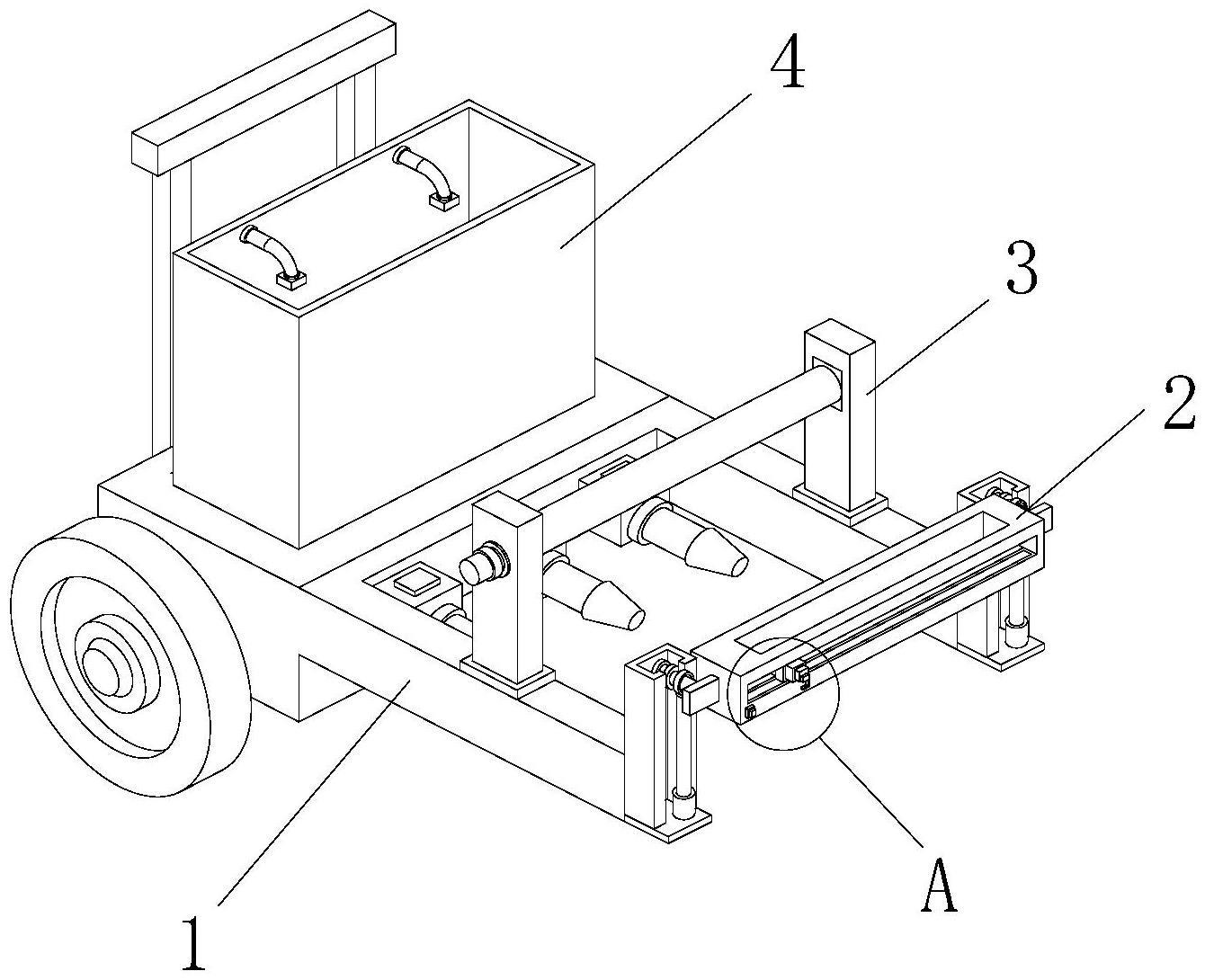

1.一种防水卷材铺贴机，包括推车(1)和调节疏导机构(2)，其特征在于：所述推车(1)的一端设置有调节疏导机构(2)，所述调节疏导机构(2)包括底板(201)、滑轨(202)、滑轮(203)、传动架(204)、电动推杆(205)、疏导板(206)、疏导孔(207)、划孔(208)、滑槽(209)、滑块(210)、切刀(211)、卡块(212)和卡扣(213)，所述推车(1)的一端两侧均固定连接有底板(201)，所述底板(201)的上方固定连接有滑轨(202)，所述滑轨(202)的内侧活动连接有滑轮(203)，所述滑轮(203)的一侧固定连接有传动架(204)，所述传动架(204)的外侧固定连接有电动推杆(205)，所述传动架(204)的另一端固定连接有疏导板(206)；

2.根据权利要求1所述的一种防水卷材铺贴机，其特征在于：所述疏导板(206)通过滑轮(203)与滑轨(202)之间构成滑动结构，所述滑轨(202)以推车(1)的中轴线对称轴分布。

3.根据权利要求1所述的一种防水卷材铺贴机，其特征在于：所述电动推杆(205)与底板(201)为垂直分布，所述电动推杆(205)以推车(1)的中轴线对称轴分布。

4.根据权利要求2所述的一种防水卷材铺贴机，其特征在于：所述疏导孔(207)与疏导板(206)为贯穿结构，所述疏导孔(207)的长度尺寸小于划孔(208)的长度尺寸。

5.根据权利要求1所述的一种防水卷材铺贴机，其特征在于：所述切刀(211)通过滑块(210)与滑槽(209)之间构成滑动结构，所述切刀(211)与滑块(210)为贯穿结构。

6.根据权利要求5所述的一种防水卷材铺贴机，其特征在于：所述卡块(212)与切刀(211)为垂直分布，所述卡块(212)与卡扣(213)之间构成卡合连接。

7.根据权利要求3所述的一种防水卷材铺贴机，其特征在于：所述推车(1)的内侧设置有放料机构(3)，所述放料机构(3)包括支撑杆(301)、轴承(302)、放置杆(303)、螺杆(304)和螺母(305)，所述推车(1)的内部两侧均固定连接有支撑杆(301)，所述支撑杆(301)的内侧贯穿连接有轴承(302)，所述轴承(302)的内侧活动连接有放置杆(303)，所述放置杆(303)的两端固定连接有螺杆(304)，所述螺杆(304)的外侧活动连接有螺母(305)。

8.根据权利要求7所述的一种防水卷材铺贴机，其特征在于：所述推车(1)的内部一侧设置有加热机构(4)，所述加热机构(4)包括燃罐放置柜(401)、导气管(402)和喷火头(403)，所述推车(1)的内部一侧固定连接有燃罐放置柜(401)，所述燃罐放置柜(401)的内侧贯穿连接有导气管(402)，所述导气管(402)的另一端固定连接有喷火头(403)。

技术总结
本技术公开了一种防水卷材铺贴机，具体涉及防水卷材铺贴技术领域，包括推车和调节疏导机构，所述推车的一端设置有调节疏导机构。通过调节疏导机构的设置，在对防水管材铺贴工作时，首先将防水卷材放置到疏导板的疏导孔内侧，使防水管材的一端与铺贴面接触，随后根据防水卷材的厚度来发动电动推杆，使电动推杆带动传动架通过滑轮在滑轨上滑动，以便于对疏导板的底部按压至防水卷材的上方表面，从而为疏导板的高度调节提供了有效的保障，实现时对不同厚度尺寸的防水卷材进行疏导铺贴的效果，同时，当铺贴结束后，通过拉动切刀，使卡块脱离卡扣，随后拉动切刀通过滑块在滑槽上滑动对防水卷材进行剪切，从而为防水卷材的割断提供了便捷。

技术研发人员：李俊庙,李果
受保护的技术使用者：吉林省通业建材有限公司
技术研发日：20221220
技术公布日：2024/1/12
