一种钢结构支架的连接结构的制作方法

本技术属于支架连接，具体涉及一种钢结构支架的连接结构。

背景技术：

1、钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一，结构主要由型钢和钢板等制成的梁钢、钢柱、钢桁架等构件组成，并采用硅烷化、纯锰磷化、水洗烘干、镀锌等除锈防锈工艺，现有的建筑用钢结构支架之间的连接大多是采用焊接、铆接或者螺栓进行连接的，在采用螺栓对建筑钢结构进行连接时，为了使得各个钢结构之间连接的更加稳定，会用加强筋对其进行支撑，确保各个钢结构支架之间的稳定性更好。

2、现有的钢结构支架的连接结构在使用时，起支撑作用的加强筋通过螺栓连接在支架上，但是支架发生振动时，可能会导致加强筋与支架连接处的螺栓发生松动，使得加强筋的稳定性降低，从而降低了对支架的支撑效果和连接效果，所以需要设计一种结构解决该问题。

技术实现思路

1、本实用新型的目的在于提供一种钢结构支架的连接结构，以解决加强筋与支架连接处的螺栓容易因为振动而发生松动的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种钢结构支架的连接结构，包括纵支架、横支架、连接块、上锁紧螺栓和下锁紧螺栓，所述横支架固定于纵支架的一侧，所述连接块设置于纵支架与横支架的连接处，所述上锁紧螺栓设置于连接块的顶部与横支架处，所述下锁紧螺栓设置于连接块的一侧与纵支架处，所述连接块的内侧对称固定有两个支撑块，所述连接块的内侧设置有金属块，所述上锁紧螺栓的端部与金属块的顶部之间连接有顶紧组件，所述金属块的内侧设置有推动机构，所述下锁紧螺栓的端部与推动机构之间也连接有顶紧组件。

3、优选的，所述推动机构包括有移动块、螺杆、转动槽、转动板，所述转动槽贯穿开设于金属块的一侧。

4、优选的，所述螺杆嵌入至转动槽的内部，且与转动槽的内壁之间通过螺纹进行连接，所述移动块旋转连接于螺杆的一端，所述转动板固定于螺杆的另一端。

5、优选的，所述顶紧组件包括有容纳槽、橡胶头、顶块、限位槽、挡块、弹簧孔，所述容纳槽开设于移动块的一侧，所述下锁紧螺栓的端部嵌入至容纳槽的内部。

6、优选的，所述限位槽等距离开设于容纳槽的内壁上，所述顶块嵌入至对应限位槽的内部。

7、优选的，所述橡胶头固定于顶块的端部，所述橡胶头与下锁紧螺栓的端部相抵。

8、优选的，所述弹簧孔贯穿开设于顶块的一侧，所述挡块贯穿弹簧孔的内部，且与弹簧孔的内壁之间连接有弹簧。

9、优选的，所述金属块的顶部固定有安装块，所述安装块与连接块之间通过螺钉进行连接。

10、与现有技术相比，本实用新型的有益效果是：

11、通过设计的连接块、支撑块、金属块、移动块、螺杆、转动槽、容纳槽，可以使得上锁紧螺栓与下锁紧螺栓的端部嵌入至容纳槽的内部，对其端部进行限位，避免其发生转动，从而也就避免了上锁紧螺栓与下锁紧螺栓发生松动，提高了连接块与支架连接的稳定性，保证连接效果。

技术特征：

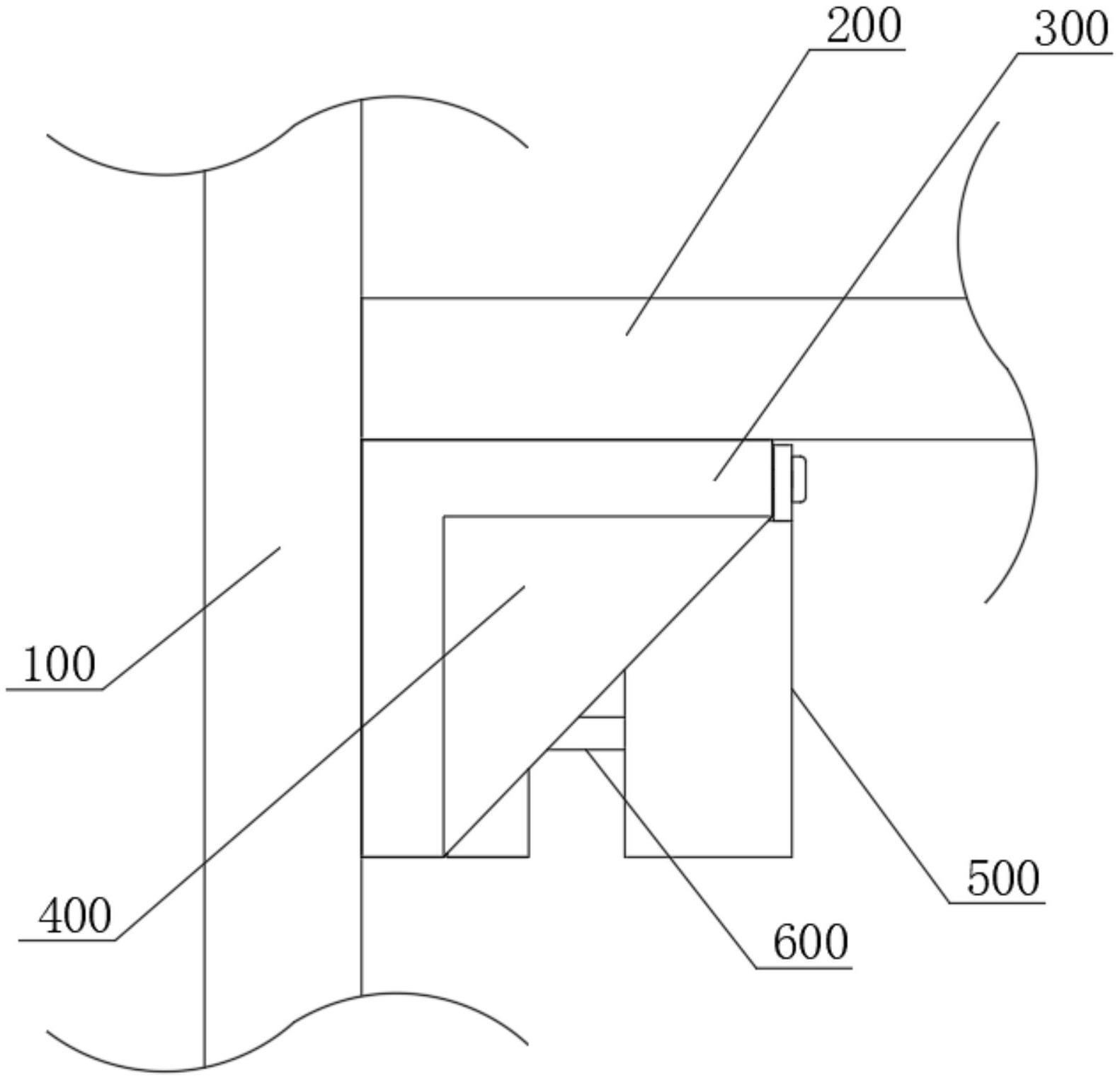

1.一种钢结构支架的连接结构，包括纵支架(100)、横支架(200)、连接块(300)、上锁紧螺栓(800)和下锁紧螺栓(900)，所述横支架(200)固定于纵支架(100)的一侧，所述连接块(300)设置于纵支架(100)与横支架(200)的连接处，所述上锁紧螺栓(800)设置于连接块(300)的顶部与横支架(200)处，所述下锁紧螺栓(900)设置于连接块(300)的一侧与纵支架(100)处，其特征在于：所述连接块(300)的内侧对称固定有两个支撑块(400)，所述连接块(300)的内侧设置有金属块(500)，所述上锁紧螺栓(800)的端部与金属块(500)的顶部之间连接有顶紧组件(700)，所述金属块(500)的内侧设置有推动机构(600)，所述下锁紧螺栓(900)的端部与推动机构(600)之间也连接有顶紧组件(700)。

2.根据权利要求1所述的一种钢结构支架的连接结构，其特征在于：所述推动机构(600)包括有移动块(601)、螺杆(602)、转动槽(603)、转动板(604)，所述转动槽(603)贯穿开设于金属块(500)的一侧。

3.根据权利要求2所述的一种钢结构支架的连接结构，其特征在于：所述螺杆(602)嵌入至转动槽(603)的内部，且与转动槽(603)的内壁之间通过螺纹进行连接，所述移动块(601)旋转连接于螺杆(602)的一端，所述转动板(604)固定于螺杆(602)的另一端。

4.根据权利要求2所述的一种钢结构支架的连接结构，其特征在于：所述顶紧组件(700)包括有容纳槽(701)、橡胶头(702)、顶块(703)、限位槽(704)、挡块(705)、弹簧孔(706)，所述容纳槽(701)开设于移动块(601)的一侧，所述下锁紧螺栓(900)的端部嵌入至容纳槽(701)的内部。

5.根据权利要求4所述的一种钢结构支架的连接结构，其特征在于：所述限位槽(704)等距离开设于容纳槽(701)的内壁上，所述顶块(703)嵌入至对应限位槽(704)的内部。

6.根据权利要求4所述的一种钢结构支架的连接结构，其特征在于：所述橡胶头(702)固定于顶块(703)的端部，所述橡胶头(702)与下锁紧螺栓(900)的端部相抵。

7.根据权利要求4所述的一种钢结构支架的连接结构，其特征在于：所述弹簧孔(706)贯穿开设于顶块(703)的一侧，所述挡块(705)贯穿弹簧孔(706)的内部，且与弹簧孔(706)的内壁之间连接有弹簧。

8.根据权利要求1所述的一种钢结构支架的连接结构，其特征在于：所述金属块(500)的顶部固定有安装块，所述安装块与连接块(300)之间通过螺钉进行连接。

技术总结
本技术公开了一种钢结构支架的连接结构，包括纵支架、横支架、连接块、上锁紧螺栓和下锁紧螺栓，所述横支架固定于纵支架的一侧，所述连接块设置于纵支架与横支架的连接处，所述上锁紧螺栓设置于连接块的顶部与横支架处，所述下锁紧螺栓设置于连接块的一侧与纵支架处，所述连接块的内侧对称固定有两个支撑块；通过设计的连接块、支撑块、金属块、移动块、螺杆、转动槽、容纳槽，可以使得上锁紧螺栓与下锁紧螺栓的端部嵌入至容纳槽的内部，对其端部进行限位，避免其发生转动，从而也就避免了上锁紧螺栓与下锁紧螺栓发生松动，提高了连接块与支架连接的稳定性，保证连接效果。

技术研发人员：焦兴,周雄,钟荣富,付敏龙
受保护的技术使用者：焦兴
技术研发日：20221228
技术公布日：2024/1/13
