室内墙面抹浆装置

本技术涉及建筑工程，具体涉及一种室内墙面抹浆装置。

背景技术：

1、在目前的现有技术中，建筑领域中墙体抹浆大多数都是由人工完成，工人劳动强度大、作业效率低，抹浆质量不易保证，工人再抹浆的时候，往往需要重复的将滚刷放到桶内沾上浆液后再往墙面上抹匀，但在工人沾浆液时，容易出现浆液洒出，造成浪费的现象，并且重复的沾浆动作，会使得工人的工作效率大大降低，并且在工人抹浆的时候，由于在滚刷上的浆液过多，再抹浆的时候浆液顺着墙体流下，容易造成浪费，针对于此本方案提出了这种室内墙面抹浆装置。

技术实现思路

1、为了克服上述的技术问题，本实用新型的目的在于提供室内墙面抹浆装置。

2、本实用新型的目的可以通过以下技术方案实现：

3、室内墙面抹浆装置，包括浆料收集箱，所述浆料收集箱的顶部一侧开设有收料口，所述浆料收集箱的一侧设置有出料口，所述浆料收集箱的顶部固定连接有浆料储存箱，所述浆料储存箱的一侧开设有透气孔，所述浆料储存箱的内部一侧设置有活塞，所述活塞的一侧固定连接有连接杆，所述连接杆的一端固定连接有握把，所述浆料收集箱的的内部一侧设置有螺旋叶片，所述螺旋叶片的底部与浆料收集箱转动连接，所述螺旋叶片的顶端穿过浆料收集箱固定连接有转盘，所述转盘的一侧固定连接有固定杆；

4、所述浆料收集箱的一侧固定连接有伸缩杆一和伸缩杆二，所述伸缩杆一和伸缩杆二的一端均转动连接有滚刷一和滚刷二，所述浆料收集箱的一侧中间固定连接挤压头。

5、作为本实用新型进一步的方案：所述浆料收集箱的底部固定连接有底座。

6、作为本实用新型进一步的方案：所述握把的两侧中间设置有防滑套。

7、作为本实用新型进一步的方案：所述伸缩杆一和伸缩杆二底部侧面设置有弹簧一和弹簧二。

8、作为本实用新型进一步的方案：所述浆料收集箱的侧面固定连接有固定点二，所述固定点二通过连接绳二连接有橡胶塞二，所述橡胶塞二与出料口卡和连接。

9、作为本实用新型进一步的方案：所述浆料储存箱的顶部一侧固定连接有固定点一，所述固定点一通过连接绳一连接有橡胶塞一，所述橡胶塞一与加料口卡和连接。

10、作为本实用新型进一步的方案：所述滚刷一和滚刷二在竖直平面上呈等距离线性排列，且且所述滚刷一位于收料口的正上方。

11、所述螺旋叶片的外侧壁两侧均固定安装有若干个尖刺。

12、作为本实用新型进一步的方案：所述挤压头靠近滚刷一和滚刷二的一端开设有若干个通孔，且所述通孔的直径不大于三毫米。

13、作为本实用新型进一步的方案：所述收料口呈凹型设置，且所述收料口的长度与滚刷一和滚刷二的长度均呈相同设置。

14、本实用新型的有益效果：

15、1、本实用新型首先可以直接将浆料倒入到浆料储存箱内部，从而可以节约来回沾料的时间，再将抹浆装置放到与墙面，与墙面的水平位置，通过向内挤压使得活塞向内运动，从而使的浆料储存箱内部的料会从挤压头被挤出，从而可以达到均匀的出料效果，同时手动控制滚刷沿着墙面滚动，同时滴落的浆液会流入浆料收集箱，从而达到节约原材料的效果，当抹浆装置防止一端时间时，内部浆液不在润滑，在加入水后通过螺旋叶片转动，从而达到搅拌内部的浆液的效果。

16、2、本实用新型首先可以直接将浆料倒入到浆料储存箱内部，从而可以节约来回沾料的时间，再将抹浆装置放到与墙面，与墙面的水平位置，通过向内挤压使得活塞向内运动，从而使的浆料储存箱内部的料会从挤压头被挤出，从而可以达到均匀的出料效果，同时手动控制滚刷沿着墙面滚动，同时滴落的浆液会流入浆料收集箱，从而达到节约原材料的效果，当抹浆装置防止一端时间时，内部浆液不在润滑，在加入水后通过螺旋叶片转动，从而达到搅拌内部的浆液的效果。

技术特征：

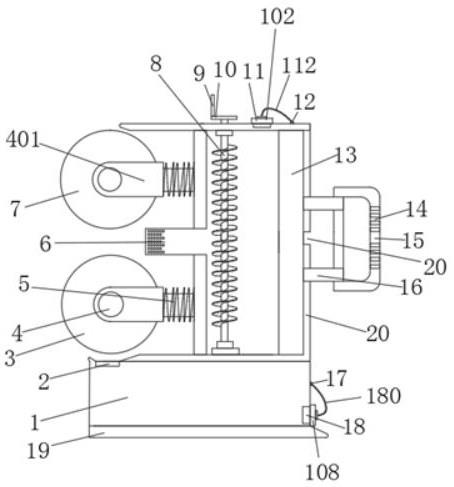

1.室内墙面抹浆装置，包括浆料收集箱（1），其特征在于，所述浆料收集箱（1）的顶部一侧开设有收料口（2），所述浆料收集箱（1）的一侧设置有出料口（18），所述浆料收集箱（1）的顶部固定连接有浆料储存箱（20），所述浆料储存箱（20）的一侧开设有透气孔（21），所述浆料储存箱（20）的内部一侧设置有活塞（13），所述活塞（13）的一侧固定连接有连接杆（16），所述连接杆（16）的一端固定连接有握把（15），所述浆料收集箱（1）的内部一侧设置有螺旋叶片（8），所述螺旋叶片（8）的底部与浆料收集箱（1）转动连接，所述螺旋叶片（8）的顶端穿过浆料收集箱（1）固定连接有转盘（10），所述转盘（10）的一侧固定连接有固定杆（9）；

2.根据权利要求1所述的室内墙面抹浆装置，其特征在于，所述浆料收集箱（1）的底部固定连接有底座（19）。

3.根据权利要求1所述的室内墙面抹浆装置，其特征在于，所述握把（15）的两侧中间设置有防滑套（14）。

4.根据权利要求1所述的室内墙面抹浆装置，其特征在于，所述伸缩杆一（4）和伸缩杆二（401）底部侧面设置有弹簧一（5）和弹簧二（501）。

5.根据权利要求1所述的室内墙面抹浆装置，其特征在于，所述浆料收集箱（1）的侧面固定连接有固定点二（17），所述固定点二（17）通过连接绳二（180）连接有橡胶塞二（108），所述橡胶塞二（108）与出料口（18）卡和连接。

6.根据权利要求1所述的室内墙面抹浆装置，其特征在于，所述浆料储存箱（20）的顶部一侧固定连接有固定点一（12），所述固定点一（12）通过连接绳一（112）连接有橡胶塞一（102），所述橡胶塞一（102）与加料口（11）卡和连接。

7.根据权利要求1所述的室内墙面抹浆装置，其特征在于，所述滚刷一（3）和滚刷二（7）在竖直平面上呈等距离线性排列，且且所述滚刷一（3）位于收料口（2）的正上方。

8.根据权利要求1所述的室内墙面抹浆装置，其特征在于，所述螺旋叶片（8）的外侧壁两侧均固定安装有若干个尖刺。

9.根据权利要求7所述的室内墙面抹浆装置，其特征在于，所述挤压头（6）靠近滚刷一（3）和滚刷二（7）的一端开设有若干个通孔，且所述通孔的直径不大于三毫米。

10.根据权利要求7所述的室内墙面抹浆装置，其特征在于，所述收料口（2）呈凹型设置，且所述收料口（2）的长度与滚刷一（3）和滚刷二（7）的长度均呈相同设置。

技术总结
本技术公开了室内墙面抹浆装置，所述浆料收集箱的顶部固定连接有浆料储存箱，所述浆料储存箱的内部一侧设置有活塞，所述活塞的一侧固定连接有连接杆，所述连接杆的一端固定连接有握把，所述浆料收集箱的的内部一侧设置有螺旋叶片，所述浆料收集箱的一侧固定连接有伸缩杆，所述伸缩杆一端转动连接有滚刷，所述浆料收集箱的一侧中间固定连接挤压头，本技术首先可以直接将浆料倒入到浆料储存箱内部，从而可以节约来回沾料的时间，再将抹浆装置放到与墙面，与墙面的水平位置，通过向内挤压使得活塞向内运动，从而使的浆料储存箱内部的料会从挤压头被挤出，同时滴落的浆液会流入浆料收集箱，从而达到节约原材料的效果。

技术研发人员：高爽,钟晖
